Mga Tagubilin sa Pag-install ng Gear Coupling

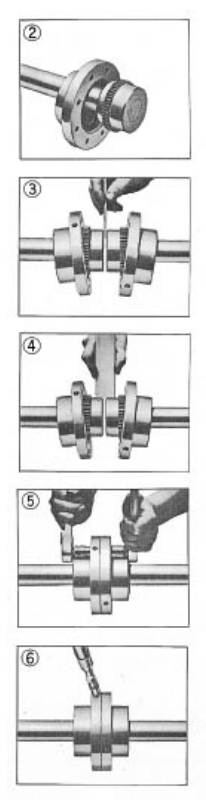

1. Mount Flanged Sleeves, Seal & Hubs

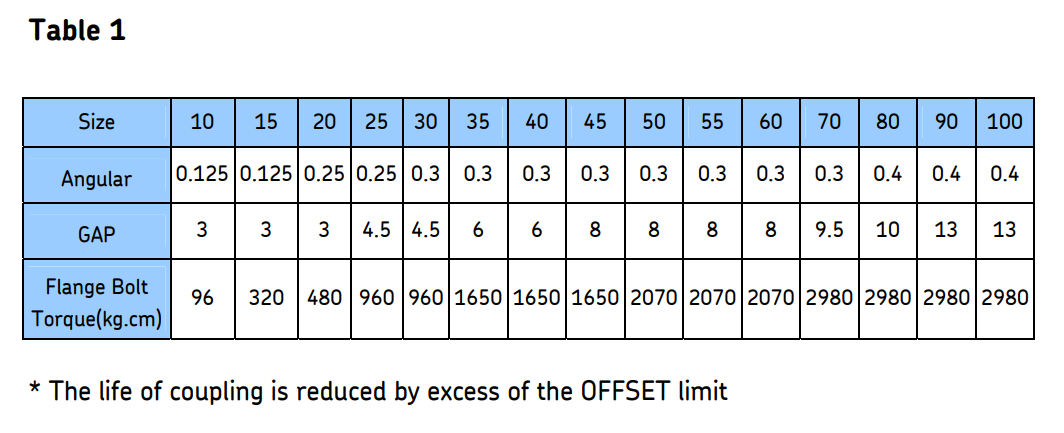

Linisin ang lahat ng bahagi. Grasa ang mga koronang ngipin ng gear at O-Ring. Ilagay ang O-Ring sa mga shaft. Ilagay ang mga flanged sleeve na may mga seal ring sa mga shaft, at i-mount ang mga hub sa kani-kanilang mga shaft. I-seal ang mga keyway upang maiwasan ang pagtagas. Ipasok ang mga setscrew at higpitan. Iposisyon ang kagamitan sa tinatayang pagkakahanay sa hub gap tulad ng sa Talahanayan 1.

2. Gap at Angular Alignment

Gumamit ng spacer bar na katumbas ng kapal sa puwang na tinukoy sa Talahanayan 1. Ipasok ang bar sa parehong lalim sa pagitan ng 90° at sukatin ang clearance sa pagitan ng bar at hub face na may mga feeler.

3. Offset Alignment

Ihanay ang baras sa isang tuwid na bar, suriin ang bawat 90°, na tumutukoy sa Talahanayan 1. Tingnan sa mga feeler. Tiyaking gamit ang dial gauge na hindi lalampas sa offset limit.

4. Assemble Coupling

Ipasok ang gasket sa pagitan ng mga flanges at i-fasten ang mga bolts, iposisyon ang lube hole sa 90°. Higpitan ang mga fastener sa torque na tinukoy sa Talahanayan 1.

5. Malaking Sukat (higit sa laki 70)

I-install ang pagkabit gaya ng nasa itaas. Alisin ang lahat ng lube plug at ilagay ang inirerekomendang grasa sa coupling hanggang sa dumaloy ang labis sa isang nakabukas na lube hole, pagkatapos ay isaksak. Punan ang grasa hanggang sa umapaw sa bukas na butas sa tapat.
