Diaphragm Couplings
Bahay / Mga produkto / Mga Servo Coupling / Diaphragm Couplings
Mga Kategorya
Mga Inirerekomendang Produkto
Makipag-ugnayan sa Amin

Mga Supplier ng Servo Motor Diaphragm Couplings

Ang isang diaphragm coupling para sa isang servo motor ay nagkokonekta sa mga shaft, nagpapadala ng torque nang tumpak habang bumabaluktot upang mabayaran ang mga maliliit na axial, radial, at angular misalignment, na nagsisilbing mahalagang link na may mababang inertia, mataas na torsional rigidity, zero backlash (madalas), at hindi nangangailangan ng lubrication, na ginagawang perpekto para sa high-performance na mga system, na ginagawa itong perpekto para sa mataas na servo system.

Paano ito gumagana

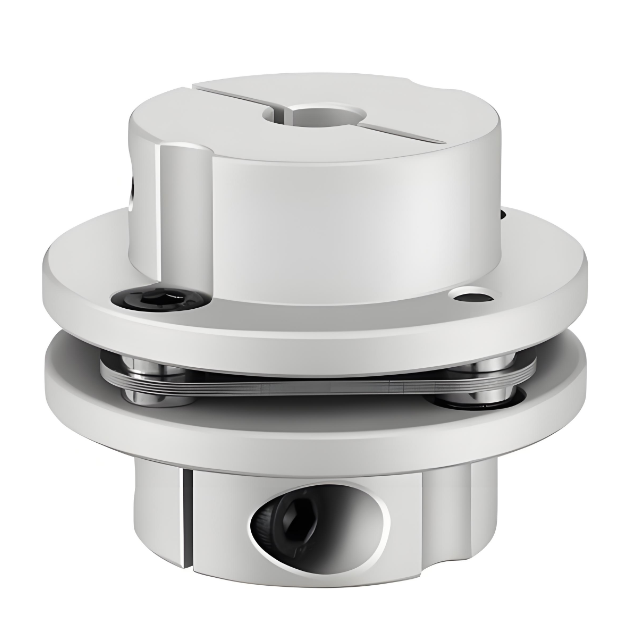

Structure: Gumagamit ito ng isa o higit pang manipis, metallic diaphragm (tulad ng mga flexible metal plate) na naka-sandwich sa pagitan ng dalawang hub o manggas na kumukonekta sa motor at sa pinapatakbong load (tulad ng ball screw).

Transmission ng Torque: Naglalakbay ang torque mula sa drive shaft, sa pamamagitan ng hub, sa (mga) flexing diaphragm, at papunta sa driven shaft.

Misalignment Compensation: Ang likas na flexibility ng diaphragm ay nagbibigay-daan dito na yumuko at umikot, na sumisipsip ng mga bahagyang error sa pagkakahanay (axial, radial, angular) nang hindi binibigyang diin ang mga bearings o motor.

Zero Backlash: Maraming disenyo ang gumagamit ng precision-machined na mga bahagi at mahigpit na fit (tulad ng mga naka-pin na koneksyon o electron beam welds) upang alisin ang play (backlash), na tinitiyak ang tumpak na paggalaw na sumasalamin sa mga command ng servo.

Mga pangunahing bentahe sa mga sistema ng servo

Katumpakan: Ang napakahusay na torque rigidity at zero backlash ay nagpapanatili ng katumpakan.

Efficiency: Nababawasan ng mababang inertia ang pagkawala ng enerhiya, perpekto para sa mabilis na pagpapabilis ng mga system.

Walang Maintenance: Hindi kailangan ng lubrication, mahabang buhay.

Proteksyon: Nagpapalamig ng shock at vibration, na nagpoprotekta sa mga sensitibong bahagi.

Kinokontrol na Pagkabigo: Maaaring idisenyo upang mabigo sa isang predictable na paraan sa panahon ng matinding overload, na nagpoprotekta sa makinarya.

Bakit ito ginagamit sa mga servo motor

Ang mga servo motor ay nangangailangan ng mataas na katumpakan, mabilis na pagtugon, at tumpak na pagpoposisyon. Ang mga coupling ng diaphragm ay nagbibigay ng matigas, walang backlash na koneksyon na kailangan upang isalin ang tumpak na mga electronic command ng motor sa mekanikal na paggalaw nang hindi nawawala ang katumpakan, na ginagawang mas pinili ang mga ito kaysa sa mga pangkalahatang layunin na mga coupling.

Tungkol sa Rokang
Jiangsu Rokang Heavy Industry Technology Co., Ltd.
Ang Jiangsu Rokang Heavy Industry Technology Co., Ltd. ay may mga fixed asset na mahigit 80 milyong yuan, at mayroong pangkat ng mga propesyonal na talento sa mechanical design, precision manufacturing, heat treatment, welding, at iba pa; ang kumpanya ay may one-stop na kumpletong hanay ng mga pasilidad sa pagproseso at serye ng mga sistema ng quality inspection tulad ng pagsukat, physical at chemical, at dynamic testing, at may komprehensibong kakayahan sa mechanical processing. Mga Supplier ng Servo Motor Diaphragm Couplings at Pabrika ng Servo Motor Diaphragm Couplings sa Tsina. Sa loob ng maraming taon, ang kumpanya ay nakatuon sa pananaliksik at pagpapaunlad at pagmamanupaktura ng ball cage type constant velocity universal couplings, cross shaft type universal couplings, at drum gear couplings. Nakipagtulungan ito nang malapit sa mga institusyong pananaliksik ng militar at lokal at sa Power Engineering Department ng PLA Naval Academy, at patuloy na lumawak sa mga larangan ng precision, heavy load at high speed. Ang mga produkto ay matagumpay na pumalit sa mga banyagang sikat na tatak na produkto na may mahusay na pagganap, at ang proseso ng teknolohiya ay umabot sa internasyonal na advanced na antas. Ito ay malawakang ginagamit sa lifting at transportation, metallurgical machinery, metal rolling, engineering machinery, mining machinery, petrochemical, textile machinery, military ships, armored vehicles, railway locomotives, special vehicles at iba pang larangan. Ang kalidad ng produkto at serbisyo ay kinilala at pinuri ng karamihan ng mga gumagamit, at iniluluwas sa Europa, Amerika, Russia, Gitnang Silangan, India at iba pang mga bansa at rehiyon. Sa mga nakaraang taon, ang kumpanya ay nakatuon sa malalim na pananaliksik at pagpapaunlad ng ball cage constant velocity universal couplings, at sunod-sunod na nakabuo ng ball cage constant velocity universal couplings para sa screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, at double-way ball cage constant velocity universal couplings. Custom Servo Motor Diaphragm Couplings. Ito ay pangunahing lumulutas sa mga bagong problema na kasalukuyang nararanasan ng mga gumagamit sa paggamit. Ang kumpanya ay palaging sumusunod sa layunin ng negosyo na "quality first, honest management, at customer first". Kami ay handang makipagtulungan sa inyo gamit ang mahuhusay na produkto, paborableng presyo at maalalahaning serbisyo upang lumikha ng isang maliwanag na karera!

Sertipiko ng Karangalan

Balita
Kaalaman sa Industriya

Servo Motor Diaphragm Couplings sa Precision Motion Systems

Ang mga servo motor diaphragm coupling ay mga espesyal na bahagi ng power transmission na idinisenyo upang ikonekta ang mga servo motor na may mga pinapaandar na elemento tulad ng mga ball screw, linear actuator, o precision gear unit. Ang kanilang pangunahing tungkulin ay ang magpadala ng torque na may mataas na katumpakan habang pinapanatili ang zero backlash at stable na torsional na pag-uugali. Sa mga high-performance na servo system, direktang naiimpluwensyahan ng coupling ang katumpakan ng pagpoposisyon, bilis ng pagtugon, at pangmatagalang katatagan ng pagpapatakbo.

Kung ikukumpara sa mga general-purpose flexible couplings, pinipili ang diaphragm couplings kung saan mahalaga ang katumpakan at kahusayan. Sinusuportahan ng kanilang metal-based na elastic na istraktura ang pare-parehong kontrol sa paggalaw sa mga dynamic na kapaligiran ng automation.

Structural Design ng Servo Motor Diaphragm Couplings

Ang isang servo motor diaphragm coupling ay karaniwang binubuo ng dalawang hub na konektado ng isa o higit pang manipis na metal na diaphragm. Ang mga diaphragm na ito ay ginawa bilang nababaluktot na mga plato o mga elementong parang disc at nakaposisyon sa pagitan ng motor shaft at ng driven shaft. Ang mga hub ay direktang naka-mount sa mga shaft gamit ang clamping, keyway, o iba pang tumpak na paraan ng pangkabit.

Ang mga elemento ng diaphragm ay idinisenyo upang baluktot nang elastis sa ilalim ng pagkarga habang nananatiling torsionally matibay. Ang balanseng ito sa pagitan ng flexibility at stiffness ay nagpapahintulot sa coupling na magpadala ng torque nang tumpak habang tinatanggap ang minor shaft misalignment.

Torque Transmission Sa pamamagitan ng Elastic Metal Diaphragms

Sa isang servo motor diaphragm coupling, ang torque ay dumadaloy mula sa motor shaft papunta sa unang hub, sa mga elemento ng diaphragm, at papunta sa hub na konektado sa hinimok na load. Ang daanan ng paghahatid ay umaasa sa nababanat na pagpapapangit ng dayapragm kaysa sa pag-slide o pag-ikot ng contact.

Dahil ang metalikang kuwintas ay inililipat sa pamamagitan ng tuluy-tuloy na istrukturang metal, ang pagkabit ay nagpapakita ng mataas na torsional rigidity. Sinusuportahan ng katangiang ito ang tumpak na tugon ng torque at pinapaliit ang angular na pagpapalihis sa panahon ng mabilis na pagbilis o pagbabago ng pagkarga.

Maling Pagkakapantay-pantay na Kabayaran Nang Hindi Nagdudulot ng Stress

Ang maliit na misalignment sa pagitan ng mga servo motor shaft at driven na bahagi ay hindi maiiwasan sa mga praktikal na pag-install. Ang mga servo motor diaphragm coupling ay nagbabayad para sa mga paglihis na ito sa pamamagitan ng kinokontrol na pagbaluktot ng mga elemento ng diaphragm.

  • Axial displacement sanhi ng thermal expansion
  • Angular misalignment mula sa mounting tolerances
  • Maliit na parallel shaft offset

Sa pamamagitan ng pagsipsip ng mga paggalaw na ito sa loob, binabawasan ng coupling ang paglilipat ng mga hindi gustong pwersa sa mga motor bearings at mga kagamitang pinapatakbo, na sumusuporta sa mas mahabang buhay ng serbisyo.

Zero Backlash at Katumpakan ng Paggalaw

Ang zero backlash ay mahalaga sa servo-driven system kung saan ang mga motion command ay dapat na direktang isalin sa mekanikal na paggalaw. Maraming servo motor diaphragm couplings ang nakakakuha ng zero backlash sa pamamagitan ng precision-machined hubs, mahigpit na kinokontrol na diaphragm geometry, at secure na mga paraan ng pagsali gaya ng bolted o welded connections.

Ang matibay at walang play na koneksyon na ito ay nakakatulong na mapanatili ang tumpak na pag-synchronize sa pagitan ng servo motor at ng driven axis, na nagpapahusay sa repeatability at katumpakan ng pagpoposisyon sa mga closed-loop na control system.

Mababang Inertia at Mataas na Dynamic na Pagganap

Mga coupling ng diaphragm ng servo motor ay karaniwang dinisenyo na may mababang masa at compact na geometry. Nililimitahan ng pinababang moment of inertia ang load na makikita sa motor, na nagbibigay-daan sa mas mabilis na acceleration at deceleration.

Sa high-speed automation at robotics, ang mababang inertia na ito ay nag-aambag sa mas maiikling cycle time at pinabuting energy efficiency habang pinapanatili ang stable na dynamic na pag-uugali.

Operasyon na Walang Pagpapanatili at Pagiging Maaasahan sa Serbisyo

Dahil ang diaphragm coupling ay gumagana nang walang sliding contact, hindi sila nangangailangan ng lubrication. Ang walang maintenance na katangiang ito ay binabawasan ang mga gastos sa pagpapatakbo at pinapasimple ang pagpapanatili ng system, lalo na sa malinis o nakapaloob na mga kapaligiran.

Sinusuportahan din ng all-metal na diaphragm na istraktura ang mahabang buhay ng serbisyo sa ilalim ng cyclic loading, basta't iginagalang ang mga limitasyon sa pagpapatakbo. Sa ilang mga disenyo, ang diaphragm ay maaaring ma-engineered upang mabigo sa isang predictable na paraan sa ilalim ng matinding overload, na nag-aalok ng isang antas ng mekanikal na proteksyon sa konektadong kagamitan.

Mga Lugar ng Aplikasyon sa Kagamitang Pinapaandar ng Servo

Ang mga coupling ng diaphragm ng servo motor ay malawakang ginagamit sa mga application na humihingi ng tumpak na kontrol sa paggalaw at matatag na paghahatid ng torque.

  • CNC machine tool feed axes at positioning system
  • Mga robot na pang-industriya at mga awtomatikong linya ng pagpupulong
  • Mga kagamitan sa paggawa at inspeksyon ng semiconductor
  • Mataas na bilis ng packaging at pag-label ng makinarya

Kakayahang Pag-inhinyero sa Likod ng Pagganap ng Pagkakabit ng Diaphragm

Ang pagkamit ng maaasahang pagganap sa servo motor diaphragm couplings ay nangangailangan ng tumpak na kontrol ng materyal, tumpak na machining, at mahigpit na inspeksyon ng kalidad. Ang pare-parehong kapal ng diaphragm, balanseng geometry, at kontroladong pagpupulong ay direktang nakakaapekto sa paninigas at buhay ng pagkapagod.

May karanasan sa precision power transmission component at advanced na mga teknolohiya ng coupling, isinasama ng Jiangsu Rokang Heavy Industry Technology Co., Ltd. ang kaalamang pang-inhinyero nito sa pagbuo ng mga diaphragm coupling na angkop para sa mga sistema ng servo na may mataas na katumpakan sa hanay ng mga pang-industriyang aplikasyon.

Konklusyon

Ang mga coupling ng diaphragm ng servo motor ay nagbibigay ng isang tumpak, mahusay, at maaasahang koneksyon sa pagitan ng mga servo motor at mga pinapaandar na bahagi. Sa pamamagitan ng zero backlash, mataas na torsional rigidity, misalignment compensation, at maintenance-free operation, sinusuportahan nila ang tumpak na kontrol sa paggalaw sa mga modernong sistema ng automation. Habang patuloy na sumusulong ang teknolohiya ng servo, nananatiling mahalagang elemento ang mga coupling ng diaphragm sa pagkamit ng pare-parehong pagganap at pangmatagalang katatagan ng system.
