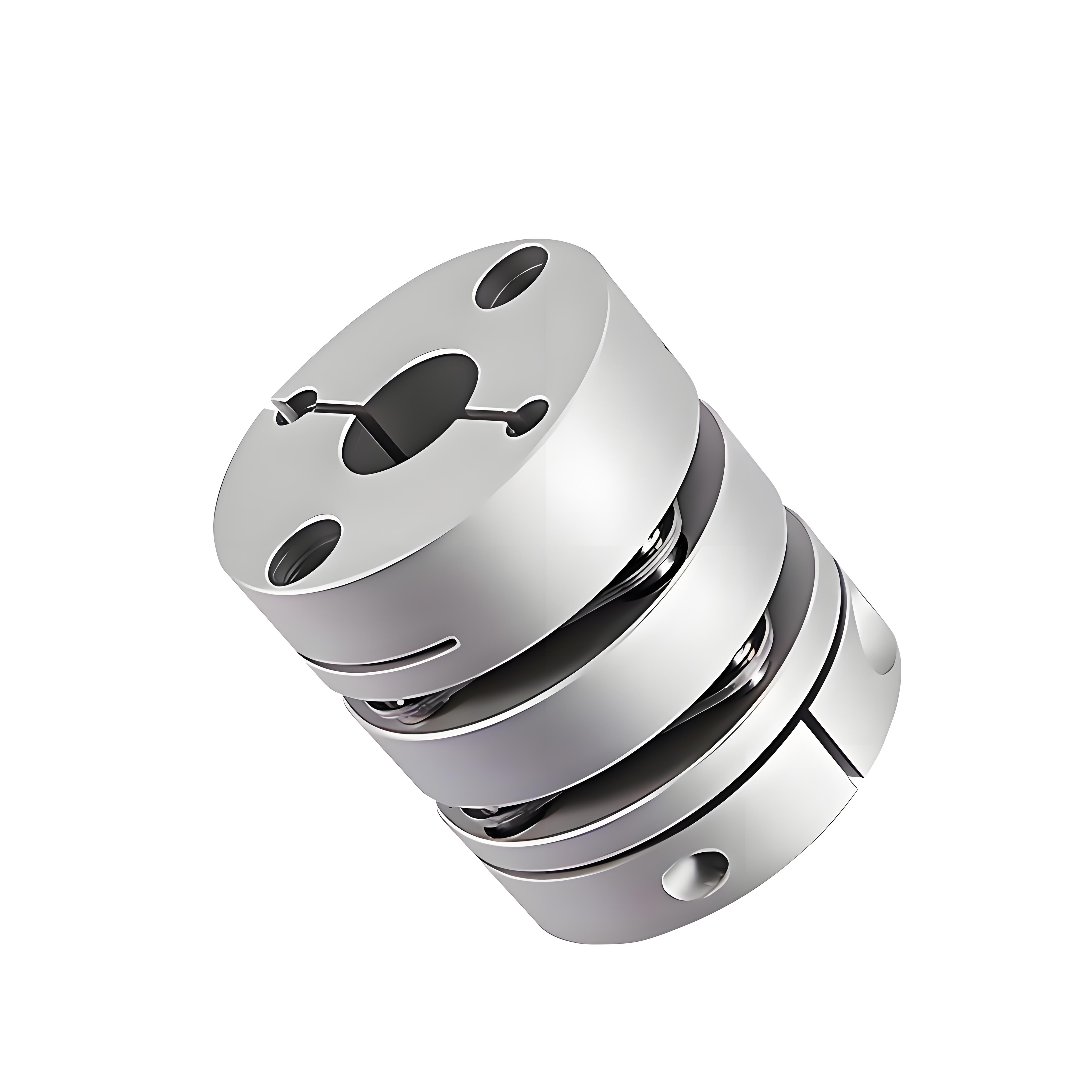

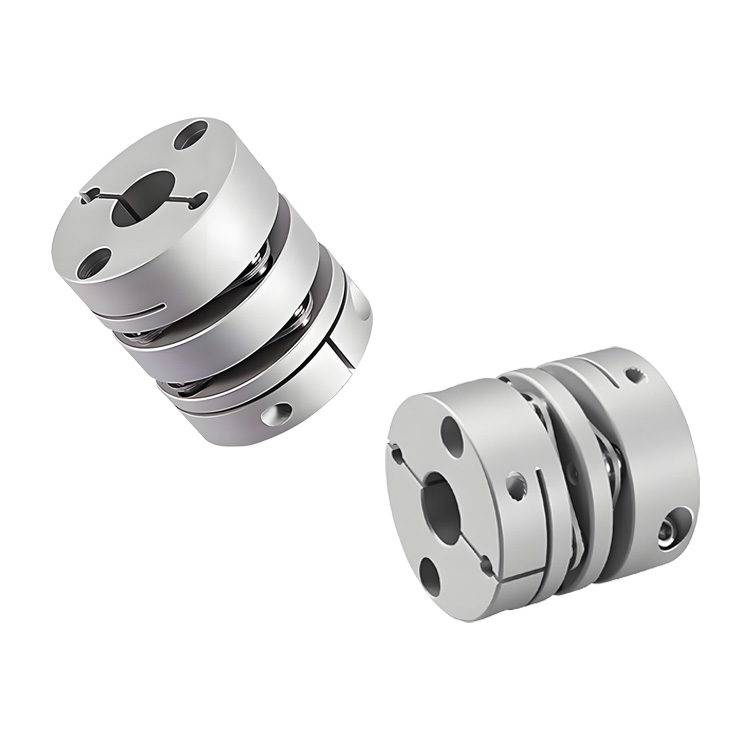

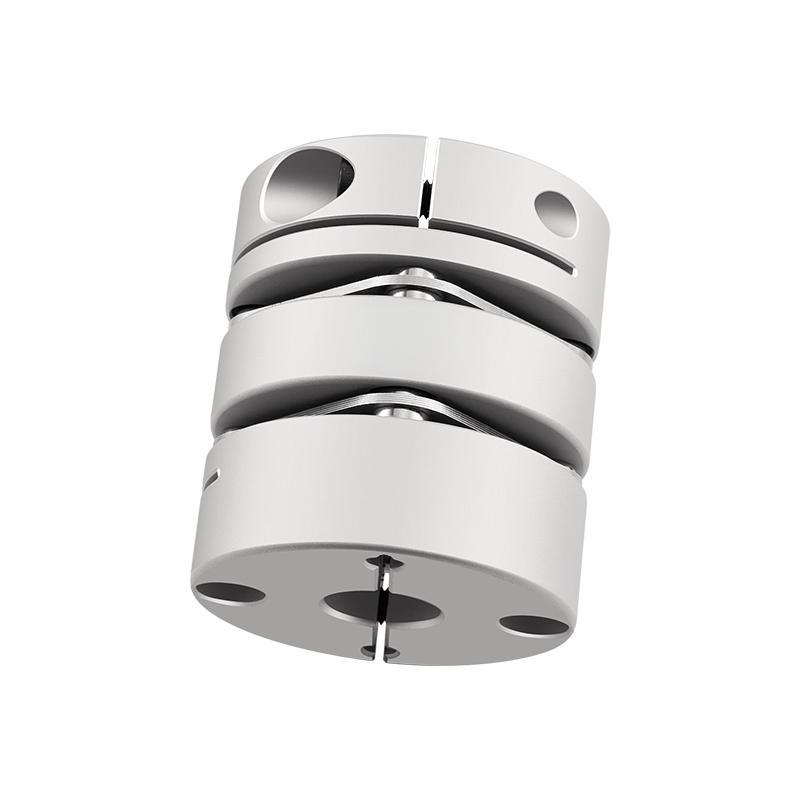

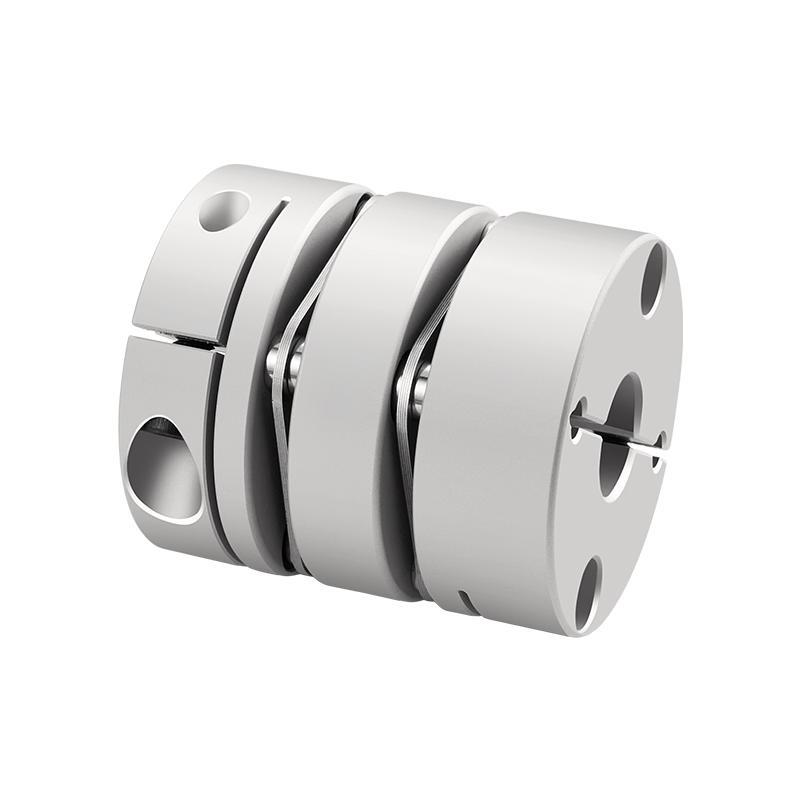

Pagtutukoy

>Ang shaft sleeve ay gawa sa high-strength aluminum alloy

>Ang diaphragm ay gawa sa 304 stainless steel

> Mataas na torque rigidity, maaaring tumpak na makontrol ang pag-ikot ng baras, at maaaring kontrolin nang may mataas na katumpakan

>Ang walang puwang na shaft at shaft sleeve na koneksyon ay espesyal na idinisenyo para sa servo at stepper motors

>Ultra-low inertia, mataas na sensitivity, angkop para sa high-speed na operasyon.

>Ang mga katangian ng clockwise at counterclockwise rotation ay eksaktong pareho.
> Ang stainless steel na diaphragm ay nagbabayad para sa angular at axial deviations

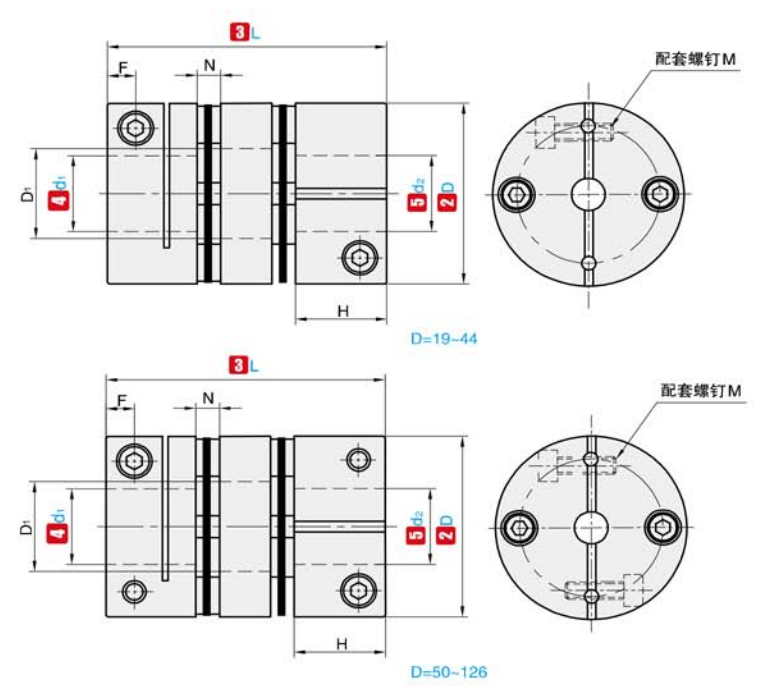

①HINDI.	②D	③L	④d₁ ⑤d₂ Opsyonal na saklaw	E	D1	N	F	H	M	Paghigpit ng tornilyo na metalikang kuwintas (N·m)


RSK-CPL	19	27	3 4 5 6 6.35 7 8	5.2	9	1.8	3.3	9.1	M2.5	0.8
	26	35	5 6 6.35 7 8 9 9.25 10 11 12 14	6.5	12.5	2.6	3.9	11.65	M3	1.2
	32	41	5 6 6.35 8 9 9.525 10 11 12 12.7 14 15	9.5	15	3.5	3.85	12.25	M3	1.2
	34	45	5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 16	9.5	16	3.5	4.85	14.25	M4	2.5
	39	50	8 9 9.525 10 11 12 12.7 14 15 16 17 18 19	11.2	19.3	4.5	5.0	14.9	M4	2.5
	44	50	8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20 22	11.2	22.5	4.5	5.0	14.9	M4	2.5
	56	64	10 12 14 15 16 17 18 19 20 22 24 25 28 30 32	13.5	32.5	5.5	6.4	19.75	M5	5
	68	75	12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38	15.7	38.3	6.3	7.7	23.35	M6	8
	82	98	17 18 19 20 22 24 25 28 30 32 35 38 40 42	22	45.5	8.0	9.7	30	M8	20

①HINDI.	②D	③L	Na-rate na metalikang kuwintas (N ·m)	Pinahihintulutang eccentricity (mm)	Pinahihintulutang pagpapalihis (°)	Pinapayagan ang axial deviation (mm)	Pinahihintulutang bilis (rpm)	Static reversal stiffness (N ·m/rad)	Sandali ng pagkawalang-galaw	Timbang (g)
RSK-CPL	19	27	1	0.12	1.5	±0.18	10000	700	9.6×10⁻⁷	14.6
	26	35	1.5	0.15	1.5	±0.3	10000	1850	3.0×10⁻⁶	37
	32	41	2	0.17	1.5	±0.36	10000	2850	7.6×10⁻⁶	67
	34	45	3	0.17	1.5	±0.36	10000	4050	9.0×10⁻ ⁶	77
	39	50	6	0.22	1.5	±0.45	10000	9000	3.8×10⁻⁵	118
	44	50	9	0.22	1.5	±0.54	10000	10000	3.8×10⁻ ⁵	144
	56	64	25	0.27	1.5	±0.72	10000	25000	1.6×10⁻ ⁴	318
	68	75	60	0.31	1.5	±0.8	9000	35000	2.0×10⁻ ⁴	492
	82	98	80	0.55	1.5	±0.8	8000	70000	2.5×10⁻ ⁴	1013

Ilarawan

Ang aming aluminum alloy double diaphragm coupling ay isang mahusay na produkto na idinisenyo para sa malupit na kapaligiran at mga kinakailangan sa high-precision na transmission. Ang pangunahing katawan nito ay gawa sa aluminyo haluang metal at may mahusay na magaan na katangian. Bagama't epektibong binabawasan ang kabuuang bigat ng kagamitan, maaari din nitong bawasan ang pagkarga at pagkawalang-galaw ng mga umiikot na bahagi, na makabuluhang nagpapabuti sa pagganap ng dinamikong tugon ng sistema ng paghahatid. ang

Ang dayapragm ng pagkabit ay gawa sa mataas na kalidad na hindi kinakalawang na asero na mga sheet at pinoproseso ng espesyal na teknolohiya. Ang bawat hanay ng mga diaphragms ay nakasalansan ng ilang piraso at mahigpit na nakakonekta sa dalawang kalahating coupling sa pamamagitan ng mga bolts. Ang natatanging istraktura ay nagbibigay-daan sa pagkabit na umasa sa nababanat na pagpapapangit ng diaphragm upang mahusay na mabayaran ang mga paglihis ng axial, radial at angular na displacement na nabuo ng dalawang konektadong shaft sa panahon ng operasyon. Ito ay may malakas na kakayahan sa kompensasyon at mataas na kakayahang umangkop, na maaaring matiyak ang matatag na operasyon ng kagamitan. ang

Ito ay angkop para sa malupit na kapaligiran tulad ng kahalumigmigan at alikabok. Bukod dito, hindi ito nangangailangan ng lubrication, walang rotational clearance, hindi apektado ng temperatura at polusyon ng langis, may acid at alkali corrosion resistance, maaaring gumana nang matatag sa hanay ng temperatura na -80 ℃ hanggang 300 ℃, at maaaring gumana nang ligtas sa ilalim ng mga kondisyon ng epekto at panginginig ng boses. Bilang karagdagan, mayroon itong compact na istraktura, magaan ang timbang, maliit na sukat, at napakadaling i-assemble at i-disassemble. Ang kahusayan sa paghahatid ay kasing taas ng 99.86%, na partikular na angkop para sa medium at high-speed high-power transmission at precision mechanical transmission na mga senaryo. Ito ang iyong mainam na pagpipilian upang mapabuti ang pagganap at pagiging maaasahan ng kagamitan.
