Wholesale RSK-CPLT High Performance Flexible Aluminum Alloy Double Diaphragm Stepped Shaft Coupling Clamp type na Ginagamit para sa Electrical Machinery

Bahay / Mga produkto / Mga Servo Coupling / Diaphragm Couplings / RSK-CPLT High Performance Flexible Aluminum Alloy Double Diaphragm Stepped Shaft Coupling Clamp type na Ginagamit para sa Electrical Machinery

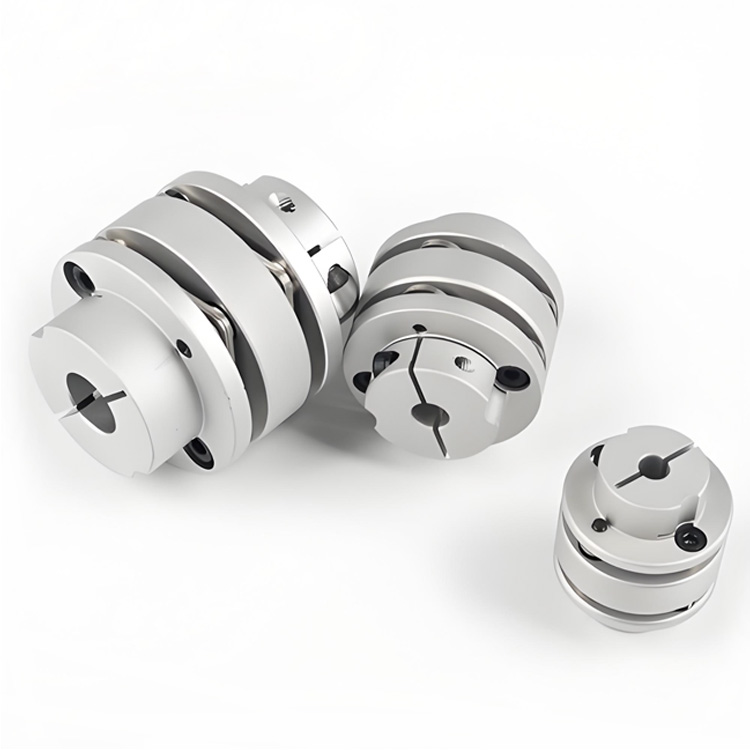

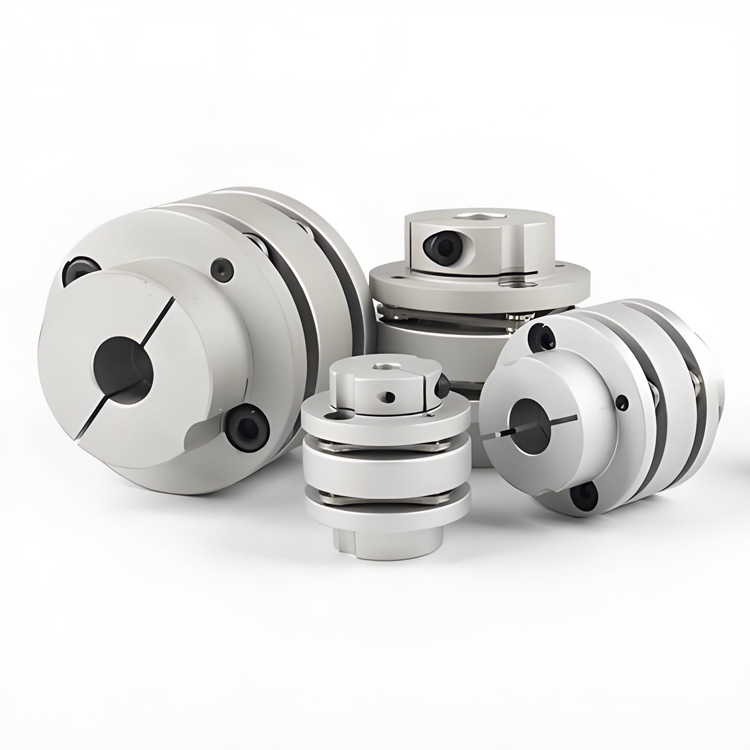

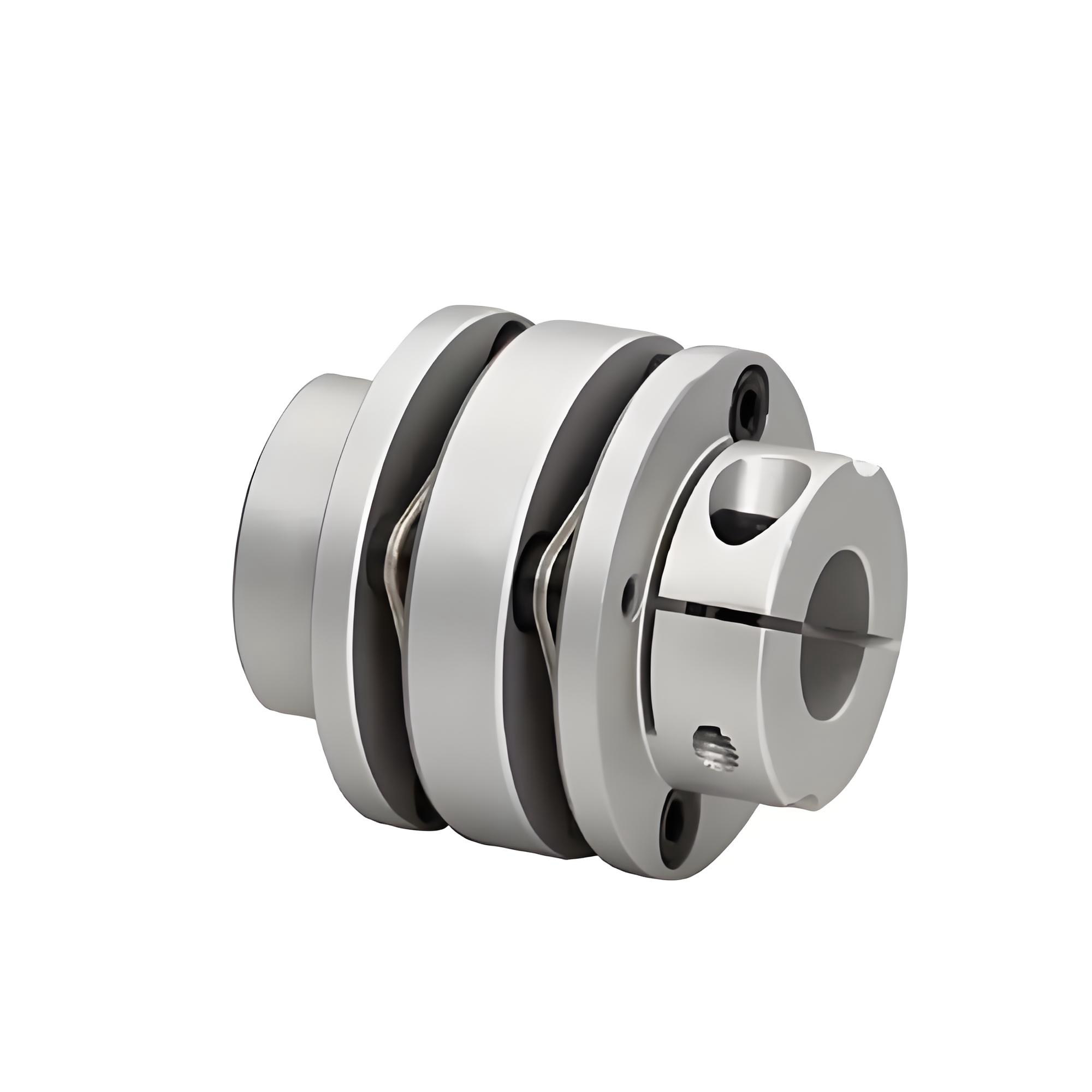

RSK-CPLT High Performance Flexible Aluminum Alloy Double Diaphragm Stepped Shaft Coupling Clamp type na Ginagamit para sa Electrical Machinery

RSK-CPLT High Performance Flexible Aluminum Alloy Double Diaphragm Stepped Shaft Coupling Clamp type na Ginagamit para sa Electrical Machinery

Makipag-ugnayan sa Amin
  • Pagtutukoy
  • Ilarawan
Pagtutukoy

> Mataas na lakas ng alumium alloy shaft manggas

>Ang diaphragm ay gawa sa 304 stainless steel

>Mataas na torque rigidity, maaaring tumpak na makontrol ang pag-ikot ng baras, maaaring magsagawa ng mataas na precision control

> Dinisenyo para sa servo at stepper motors

>Ang walang puwang na shaft at shaft sleeve na koneksyon ay angkop para sa pasulong at pabalik na pag-ikot

> Mababang pagkawalang-galaw, angkop para sa mataas na bilis ng operasyon

> Paraan ng pag-clamp ng turnilyo

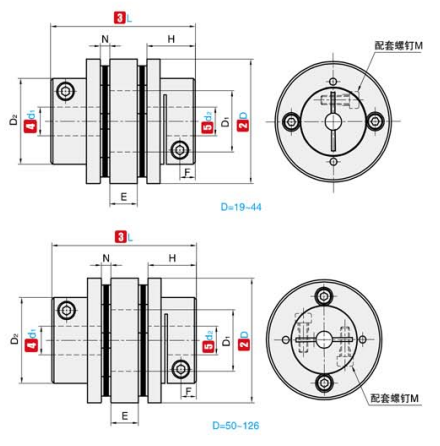

①HINDI. ②D ③L ④d₁  ⑤d₂ Opsyonal na saklaw D₂ E N D1 H M Paghigpit ng tornilyo na metalikang kuwintas
(N·m)
RSK-CPLT 34 38 5 6 6.35 7 8 9 9.525 10 11 12 21.6 7.3 3.2 16 12.15 M3 1.2
39 47 6            8 9 9.525 10 11 12 12.7 14 15 25 8.3 4.2 19 15.15 M4 2.5
44 47 6 8 9 9.525 10 11 12 12.7 14 15 16 17 18 29.6 8.3 4.2 22.5 15.15 M4 2.5
50 53 10 11 12 12.7 14 15 16 17 18 19 20 32 11.3 5.2 23 17.65 M5 5
56 57 10 12 12.7 14 15 16 17 18 19 20 22 24 38 6.8 5.2 32.5 19.9 M5 5
68 68 14 15 16 17 18 19 20 22 24 25 28 30 46 9.0 6.0 38.3 23.35 M6 8
82 87 17 18 19 20 22 24 25 28 30 32 35 38 56 11.3 7.7 45 30.15 M8 20

①HINDI. ②D ③L Na-rate na metalikang kuwintas
(N ·m) 		Pinahihintulutang eccentricity
(mm) 		Pinahihintulutang pagpapalihis
(°) 		Pinapayagan ang axial deviation
(mm) 		Pinahihintulutang bilis
(rpm) 		Static reversal stiffness
(N ·m/rad) 		Sandali ng pagkawalang-galaw
(kg ·m²) 		Timbang
(g)
RSK-CPLT 34 38 2 0.12 1.5 ±0.18 10000 1300 6.95×10⁻⁶ 49
39 47 4.5 0.15 1.5 ±0.23 10000 2200 7.5×10⁻⁶ 85
44 47 6.75 0.17 1.5 ±0.30 10000 2800 9.1×10⁻ 6 107
50 53 15 0.17 1.5 ±0.30 10000 3500 3.1×10⁻⁵ 151
56 57 20 0.17 1.5 ±0.36 10000 4000 8.7×10⁻⁵ 196
68 68 50 0.18 1.5 ±0.40 9000 6200 2.3×10⁻⁴ 374
82 87 75 0.18 1.5 ±0.50 8000 8300 2.1×10⁻⁴ 645
