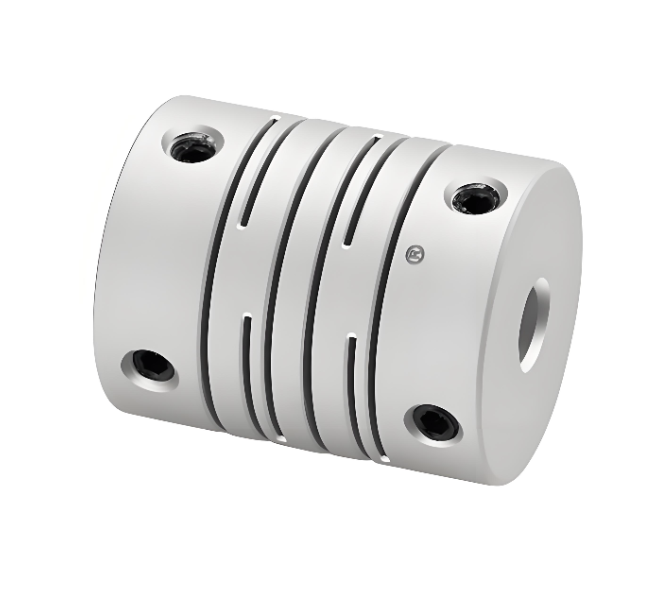

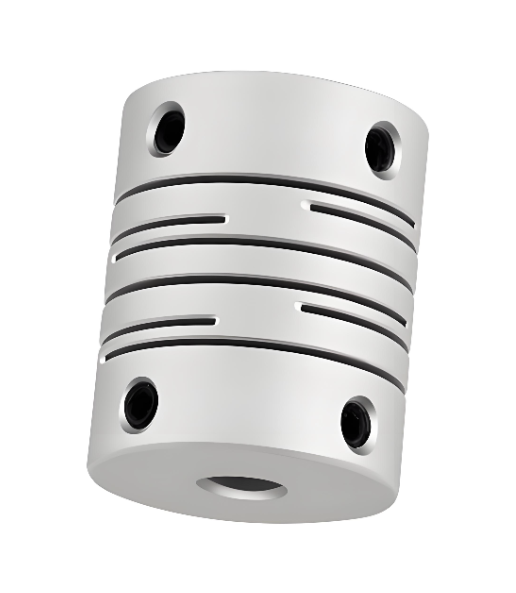

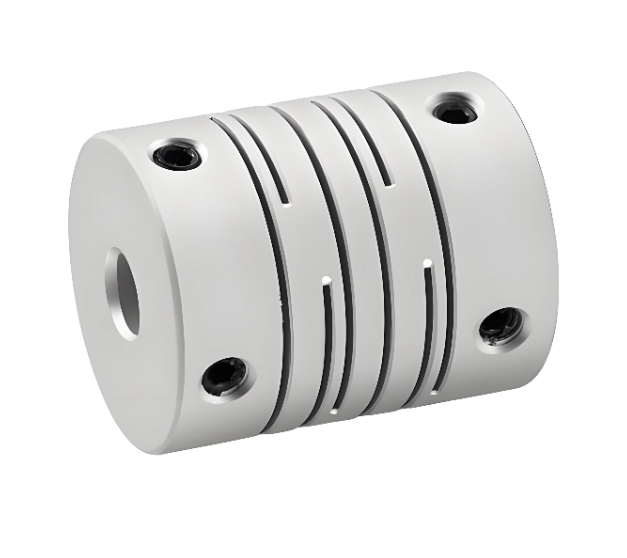

RSK-CPI High-Strength Aluminum Alloy Parallel Beam Shaft Coupling Positioning Screw Type

RSK-CPI High-Strength Aluminum Alloy Parallel Beam Shaft Coupling Positioning Screw Type

Makipag-ugnayan sa Amin
  • Detalye
  • Paglalarawan
Detalye

> Pinagsamang istraktura, ang pangkalahatang paggamit ng mataas na lakas ng aluminyo haluang metal na materyal

> Elasticity compensates radial, angular at axial deviations

> Ang walang gap na shaft at shaft sleeve na koneksyon ay angkop para sa pasulong at pabalik na pag-ikot

> Espesyal na idinisenyo para sa encoder at micro motor

> Paraan ng paghihigpit ng pagpoposisyon ng turnilyo

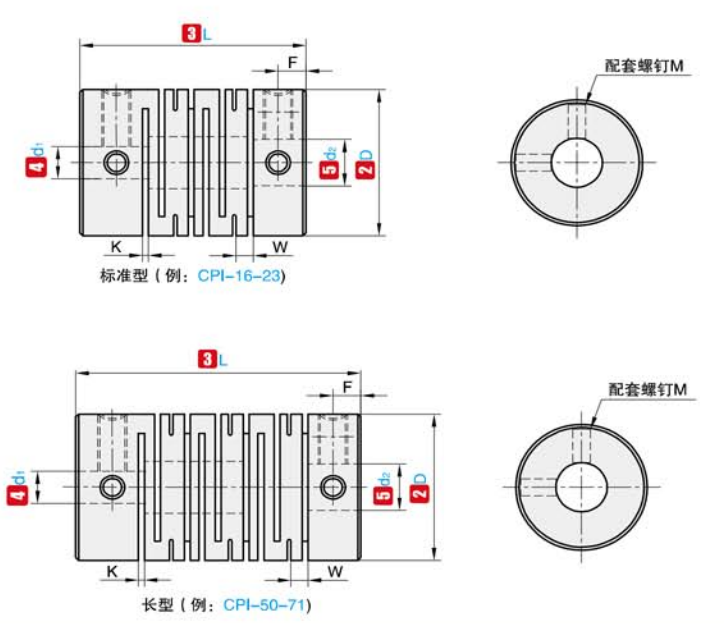

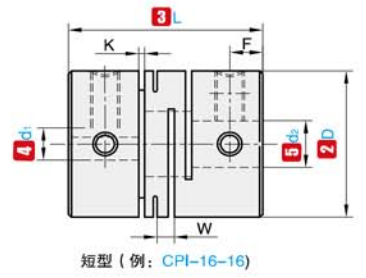

code name

D

L

Karaniwang Inner Diameter(mm)

K

W

F

M

Paninikip ng metalikang kuwintas (N.m)

RSK-CPI

12

18.5

2  3  4  5  6

0.55

1.2

2.5

M3

1.2

16

18

3  4  5  6  6.35

0.55

1.3

3.0

M3

1.2

16

23

4  5  6  6.35

0.55

1.3

3.0

M3

1.2

20

20

4  5  6  6.35  7  8            10

0.55

1.4

3.6

M4

2.5

20

26

4  5  6  6.35  7  8            10

0.55

1.4

3.6

M4

2.5

25

25

4  5  6  6.35  7  8  9  9.525  10  11  12

0.6

1.7

4.0

M4

2.5

25

31

5  6  6.35     8  9  9.525  10  11  12

0.6

1.8

3.6

M4

2.5

32

32

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.3

6.0

M5

5

32

41

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.3

4.3

M5

5

40

56

8             10  11  12  12.7  14  15  16  17  18  19  20

0.8

2.3

6.0

M6

8

Tandaan: Ang mga panloob na butas sa magkabilang dulo ng coupling ay maaaring malayang pagsamahin sa pinakamababa at maximum na panloob na diameters. Ang mga sukat ng panloob na diameter na minarkahan sa talahanayan ay para sa sanggunian lamang. Ang diameter ng butas na kinakailangan ng customer ay para sa sanggunian lamang. Para sa diameter ng butas na kailangan ng customer, mangyaring makipag-ugnayan sa amin.

Code name

D

L

Rating torque(N.m)

Payagan ang bias(mm)

Payagan ang pagtabingi(∠°)

Payagan ang axial deviation(mm)

Payagan ang RPM

Static torsional stiffness(N.m/rad)

Moment of inertia(N.m)

Timbang(g)

RSK-CPI

12

18.5

0.75

0.1

1.5

±0.20

30000

31

8.3x10 -8

3.7

16

18

0.9

0.1

1.5

±0.20

24000

44

3.3x10 -7

6

16

23

0.9

0.1

1.5

±0.20

24000

44

3.3x10 -7

8.1

20

20

1.6

0.15

1.5

±0.20

24000

80

3.3x10 -7

10

20

26

1.6

0.15

1.5

±0.20

19000

109

9.0x10 -7

12

25

25

3

0.15

1.5

±0.20

19000

109

9.0x10 -7

15

25

31

3

0.15

1.5

±0.20

15000

165

2.2x10 -6

23

32

32

6

0.15

1.5

±0.20

15000

165

2.6x10 -6

27

32

41

6

0.15

1.5

±0.20

12000

270

8.0x10 -6

50

38

41

9.5

0.2

1.5

±0.20

12000

270

9.6x10 -6

60

40

56

15

0.2

1.5

±0.20

9400

344

3.1x10 -5

135

Tandaan: Ang nasa itaas na inertial torque at mga teknikal na parameter ay sinusukat ng pamantayan ng maximum na siwang. Ang pinakamataas na na-rate na halaga ng torque ay nauugnay sa tibay ng mismong pagkabit. Kung mas malaki ang panlabas na diameter, mas malaki ang puwersa, at mas maliit ang panlabas na diameter, mas mataas ang pinapayagang bilis.
