Pagtutukoy

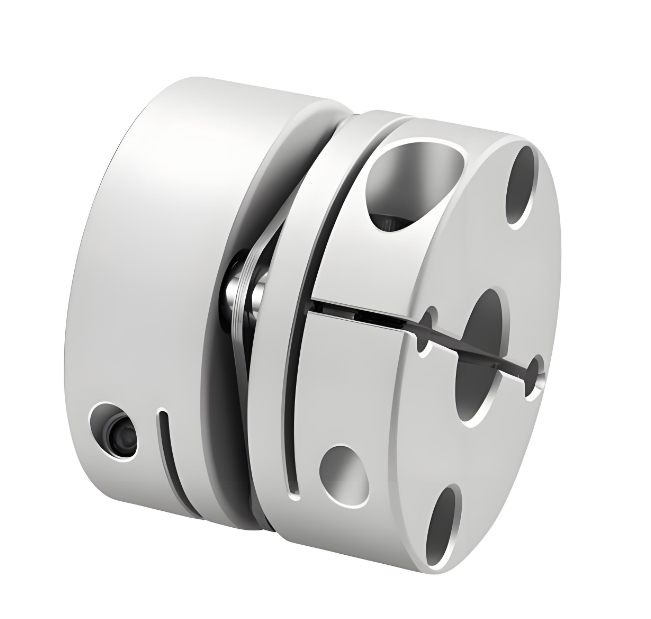

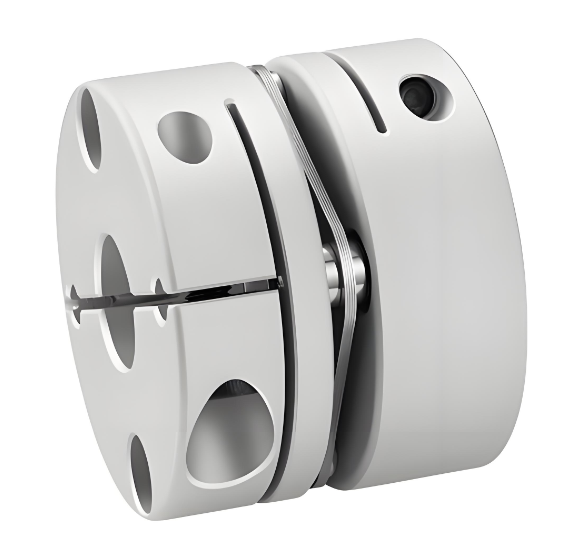

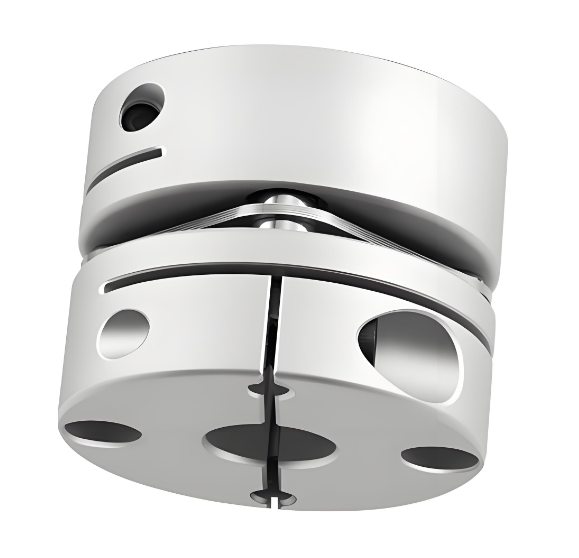

> Ang shaft sleeve ay gawa sa high-strength aluminum alloy

> Ang dayapragm ay gawa sa 304 hindi kinakalawang na asero

> Mataas na torque rigidity, maaaring tumpak na makontrol ang pag-ikot ng baras, maaaring magsagawa ng mataas na precision controll

> Partikular na idinisenyo para sa servo, steppermotor

> Mababang pagkawalang-galaw, angkop para sa mataas na bilis ng operasyon

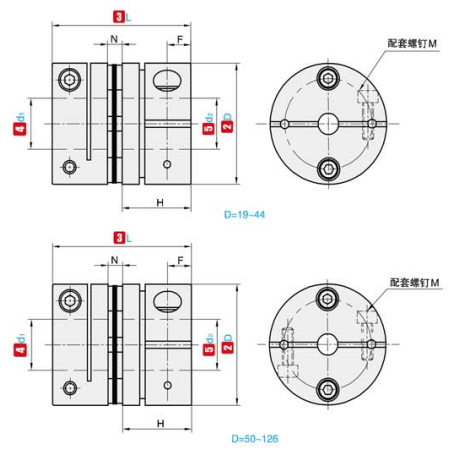

①HINDI.	②D	③L	④d₁ ⑤d₂ Opsyonal na saklaw	N	F	H	M	Tightening screw torque(N ·m)
RSK-CPS	19	20	3 4 5 6 6.35 7 8	1.8	3.3	9.1	M2.5	0.8
	26	26	3 4 5 6 6.35 7 8 9 9.525 10 11 12 14	2.6	3.9	11.65	M3	1.2
	32	28	5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15	3.5	3.85	12.25	M3	1.2
	34	32	5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 16	3.5	4.5	14.25	M4	2.5
	39	34.5	8 9 9.525 10 11 12 12.7 14 15 16 17 18 19	4.5	5	14.9	M4	2.5
	44	34.5	8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20 22 24	4.5	5	14.9	M4	2.5
	56	45	10 12 14 15 16 17 18 19 20 22 24 25 28 30 32	5.5	6.4	19.75	M5	5
	68	53	12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38	6.3	7.7	23.35	M6	8
	82	68	17 18 19 20 22 24 25 28 30 32 35 38 40 42	8.0	9.7	30	M8	20

①HINDI.	②D	③L	Na-rate na metalikang kuwintas (N ·m)	Pinahihintulutang eccentricity (mm)	Pinahihintulutang pagpapalihis (°)	Pinapayagan ang axial deviation (mm)	Pinahihintulutang bilis (rpm)	Static reversal stiffness (N ·m/rad)	Sandali ng pagkawalang-galaw	Timbang (g)
RSK-CPS	19	20	1	0.1	1	±0.09	10000	1400	6.7×10⁻⁷	11
	26	26	1.5	0.1	1	±0.14	10000	3700	2.2×10⁻⁶	28
	32	28	2	0.1	1	±0.18	10000	5700	7.1×10⁻⁶	46
	34	32	3	0.1	1	±0.18	10000	8100	8.0×10⁻⁶	55
	39	34.5	6	0.1	1	±0.23	10000	18000	2.2×10⁻⁵	81
	44	34.5	9	0.1	1	±0.27	10000	20000	2.8×10⁻⁵	99
	56	45	25	0.1	1	±0.36	10000	50000	1.2×10⁻⁴	217
	68	53	60	0.1	1	±0.4	9000	70000	1.5×10⁻⁴	348
	82	68	80	0.1	1	±0.5	8000	140000	1.8×10⁻⁴	689

Ilarawan

Ang aluminum alloy single diaphragm coupling ay isang precision mechanical transmission device na gumagamit ng elastic deformation ng diaphragm upang makamit ang mahusay na koneksyon sa pagitan ng dalawang shaft. Kung ikukumpara sa mga tradisyonal na couplings, mayroon itong makabuluhang mga pakinabang. ang

Sa mga tuntunin ng pagpili ng materyal, ang aluminyo na haluang metal ay nagpapakita ng walang kapantay na kahusayan. Ang materyal na ito ay hindi lamang magaan ang timbang, na maaaring lubos na mabawasan ang pagkarga sa mga bahagi ng paghahatid, ngunit mayroon ding mahusay na lakas upang matiyak na ang pagkabit ay matatag at maaasahan sa panahon ng operasyon. Ang magandang wear resistance at corrosion resistance ay ginagawa itong walang takot sa malupit na mga kapaligiran sa pagtatrabaho at maaaring gumana nang matatag sa mahabang panahon. Kasabay nito, ang mahusay na thermal conductivity ng aluminyo haluang metal ay maaaring mawala ang init na nabuo sa panahon ng proseso ng paghahatid sa oras, na epektibong tinitiyak ang katatagan ng pagpapatakbo ng kagamitan. ang

Kapag nagtatrabaho, kapag ang metalikang kuwintas mula sa dalawang baras ay kumikilos sa dayapragm, ang nababanat na dayapragm ay baluktot at mababago nang matalino upang tumpak na mapagtanto ang paghahatid ng kapangyarihan at metalikang kuwintas. Sa prosesong ito, maaari rin itong gumanap ng papel sa pagsipsip ng shock at pagbabawas ng ingay, na lumilikha ng mas tahimik at mas matatag na kapaligiran sa pagpapatakbo para sa kagamitan. ang

Ang aluminum alloy single diaphragm coupling ay may compact at exquisite structure, light weight, at high transmission efficiency, at ito ay lubhang kapaki-pakinabang sa maraming okasyon na may mahigpit na mga kinakailangan sa pagganap. Sa panahon ng pagproseso ng machine tool, nakakatulong ito upang makamit ang tumpak na paghahatid ng bilis at matiyak ang katumpakan ng pagproseso; sa panahon ng pagpapatakbo ng mga kagamitan sa pag-aangat at transportasyon, ito ay matatag na nagpapadala ng kapangyarihan upang matiyak ang ligtas at mahusay na pag-aangat ng kargamento; sa paggawa ng barko, umaangkop ito sa mga kumplikadong kondisyon sa pagtatrabaho at pinapanatili ang katatagan ng sistema ng kuryente ng barko; sa mga fan, air conditioner at pump equipment, umaasa din ito sa sarili nitong mga pakinabang upang matiyak ang maayos na operasyon ng mga kagamitan. ang

Dahil sa mataas na kahusayan at tibay nito, ang aluminum alloy single diaphragm coupling ay nagbibigay ng maaasahang solusyon para sa mekanikal na transmission sa iba't ibang industriya at ito ay isang mainam na pagpipilian para sa modernong mekanikal na transmission system.
