RSK-TBC 6ZT High-speed at high-power na multi-diaphragm transmission coupling

RSK-TBC 6ZT High-speed at high-power na multi-diaphragm transmission coupling

Makipag-ugnayan sa Amin
  • Pagtutukoy
  • Ilarawan
Pagtutukoy

Modelo: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
Na-rate na Torque T kn N.m 300 420 650 1100 1600 2600
Pinakamataas na Torque T ks N.m 450 630 975 1650 2400 3900
Panlabas na Diameter D mm 77 89 104 123 143 167
Diameter ng butas d mm 25-45 32-52 40-60 45-70 55-90 65-100
Pinakamataas na Bilis N max min−1 13600 11800 10100 8500 7300 6200
Kabayaran Axial Offset △Ka mm 0.8 0.9 1.1 1.3 1.5 1.7
Radial Offset manggas 1 △Kr mm 0.2 0.2 0.25 0.3 0.3 0.35

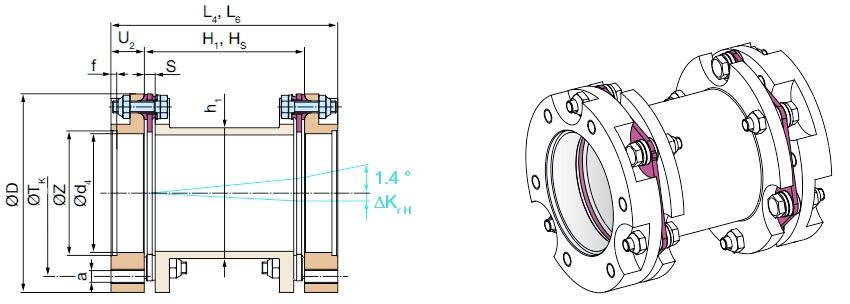

manggas 2 △Keh mm 0.7 0.8 1 1.25 1.45 1.5

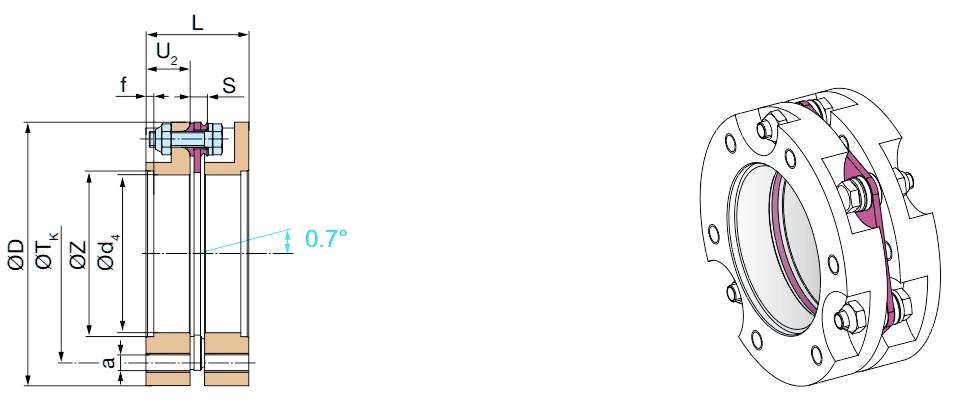

Angular Offset Single Diaphragm ° 0.7

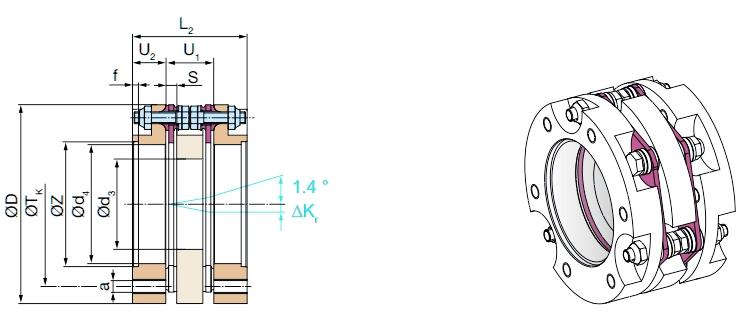

Dobleng Diaphragm ° 1.4
Paninigas ng tagsibol Nm/rad 285 305 875 1285 2025

3260

Modelo: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
Na-rate na Torque T kn N.m 190 290 450 720 1000 1600
Pinakamataas na Torque T ks N.m 285 435 675 1080 1500 2400
Panlabas na Diameter D mm 77 89 104 123 143 167
Diameter ng butas d mm 25-45 32-52 40-60 45-70 55-90 65-100
Pinakamataas na Bilis N max min−1 13600 11800 10100 8500 7300 6200
Kabayaran Axial Offset △Ka mm 1.1 1.3 1.5 1.8 2.1 2.5
Radial Offset manggas 1 △Kr mm 0.3 0.3 0.4 0.45 0.45 0.55
manggas 2 △Keh mm 1.0 1.2 1.5 1.8 2.1 2.2
Angular Offset Single Diaphragm ° 1
Dobleng Diaphragm ° 2
Paninigas ng tagsibol Nm/rad 229 248 298 876 1089 1990

Remarks:
1. Ang na-rate na torque ay nalalapat sa alternating torque at offset sa pinakamataas na halaga.
2. Ang peak torque ay angkop para sa iisang direksyon ng pag-ikot at pinakamataas na presyon ≤ 10 5

3. Ang maximum na bilis ay hindi angkop para sa masyadong mahabang manggas.
4. Ang offset ay hindi angkop upang maabot ang pinakamataas na halaga nang sabay.
5. Ang axial offset ay angkop para sa double diaphragm na istraktura at ito ay static na halaga.
6. Angular spring stiffness ay angkop para sa mga single diaphragm value.
7. Para sa mga partikular na dimensyon ng disenyo, mangyaring makipag-ugnayan sa aming departamento ng disenyo.
