Wholesale RSK-CV06-105 EL High-speed precision CV Joint coupling na ginagamit sa test bench ng sasakyan

Bahay / Mga produkto / Constant Velocity(CV) Joint / Uri ng Pag-slide / RSK-CV06-105 EL High-speed precision CV Joint coupling na ginagamit sa test bench ng sasakyan

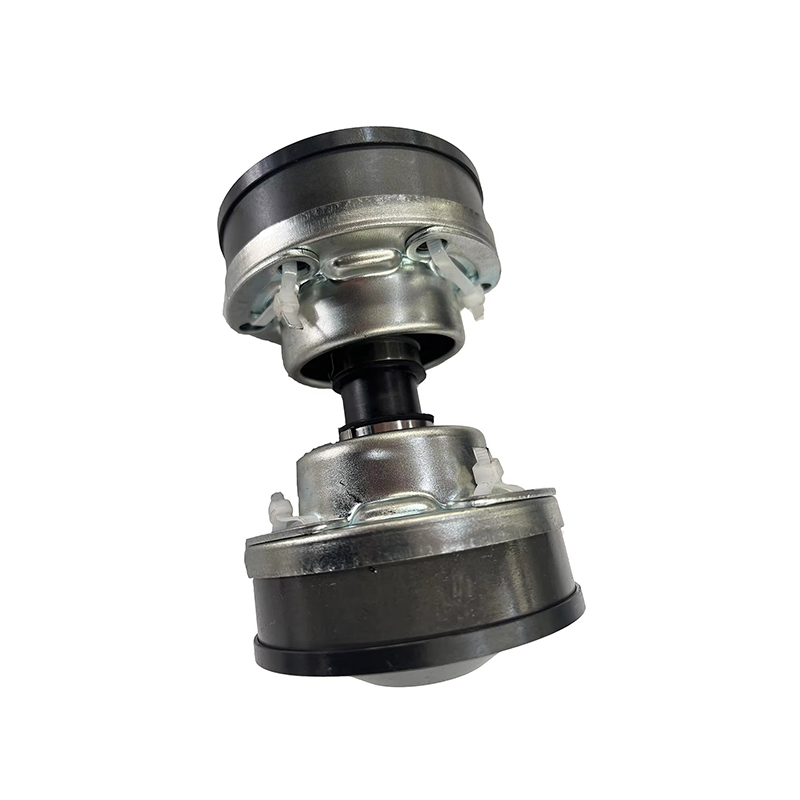

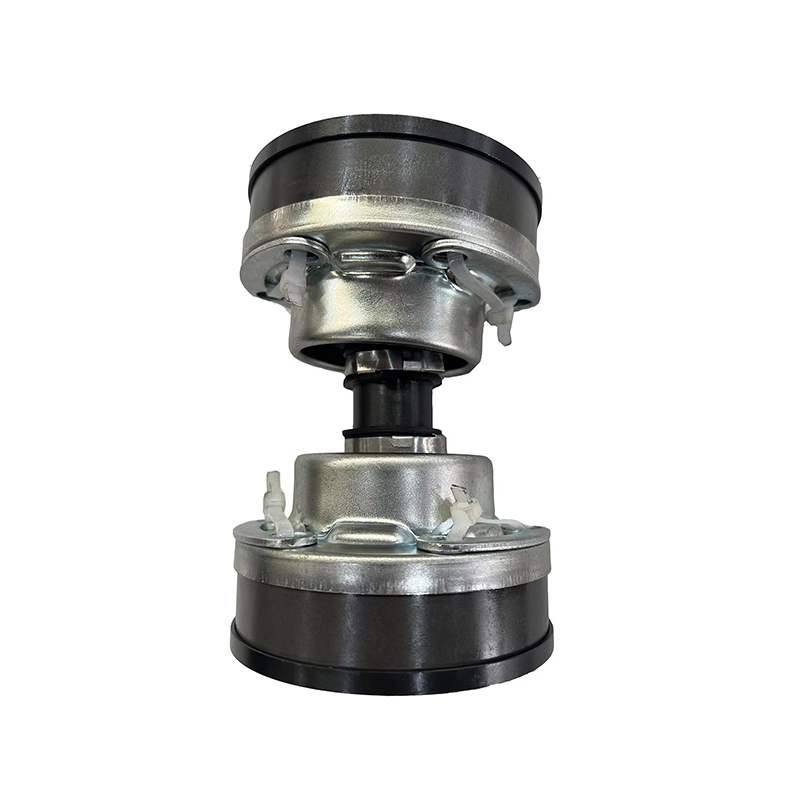

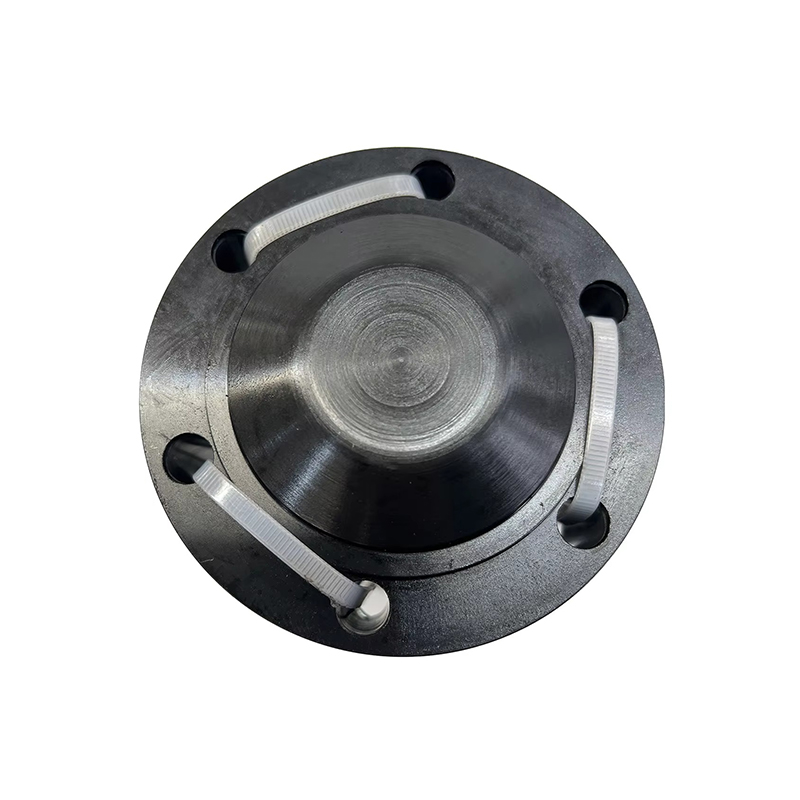

RSK-CV06-105 EL High-speed precision CV Joint coupling na ginagamit sa test bench ng sasakyan

RSK-CV06-105 EL High-speed precision CV Joint coupling na ginagamit sa test bench ng sasakyan

Makipag-ugnayan sa Amin
  • Pagtutukoy
  • Ilarawan
Pagtutukoy

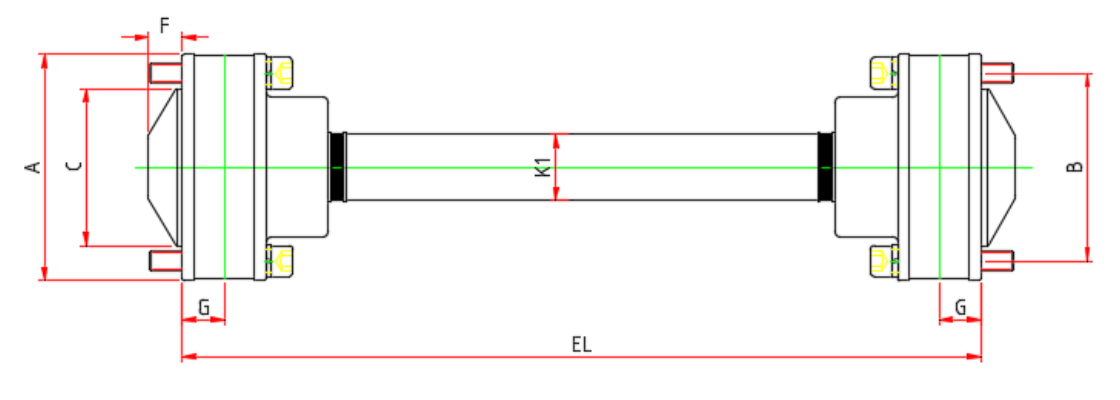

Norm Bilis ng rpm Anggulo ° ΦA-0.05 mm ΦB ±0.1mm ΦC  0.05mm G mm φK1 mm EL mm Pagpapalawak mm
05 8000 10 83 74 64 10.5 22 130 16
10 8000 10 94 80 64 15 24 150 12
13 8000 10 99 86 67.5 19 26 160 22
15 8000 10 108 94 81 20 28 160 16
21 8000 10 128 108 90 23 32 210 24
30 5000 10 148 128 112 24 45 245 25
32 5000 10 180 155.5 136 24 50 300 25

Norm N.m M
Kg 		I kgm² Ct
KN.m/rad 		M
Kg 		I
Kgm² 		Ct
KN.m/rad
05 1500 3 0.0012 21.8 0.3 0.00002 18.5
10 2300 4 0.0038 38.3 0.36 0.00003 26.2
13 2900 5 0.0048 47.1 0.42 0.00004 36.1
15 3700 6 0.0073 49.7 0.48 0.00005 48.6
21 6000 9 0.0161 67.4 0.63 0.00008 82.9
30 9200 15 0.0340 209.1 1.25 0.00032 324.4
32 13200 23 0.0778 211.6 1.54 0.00048 494.4

Torque = Pinakamataas na static na metalikang kuwintas
Bilis = Pinakamataas na bilis (para sa mga bilis na mas malaki kaysa sa mga nasa talahanayan, kinakailangan ang isang hiwalay na disenyo) Anggulo = Pinakamataas na anggulo ng akma (hindi gagamitin sa limitasyon)
Timbang = Minimum na haba Timbang ng inertia = Minimum na haba
Kabayaran sa timbang = bawat 100mm na pagtaas
Rigidity factor compensation = bawat 100mm na pagtaas EL = Nagamit na haba ± Expansion
