RSK-BJB High-efficiency transmission ball cage CV Universal couplings na pangunahing ginagamit sa Mining Truck Wheel End

BJ-B Katangian：

Operating angle≤42.5°

Pag-uugnay sa pamamagitan ng Spline shaft

Pangunahing Pagtutukoy

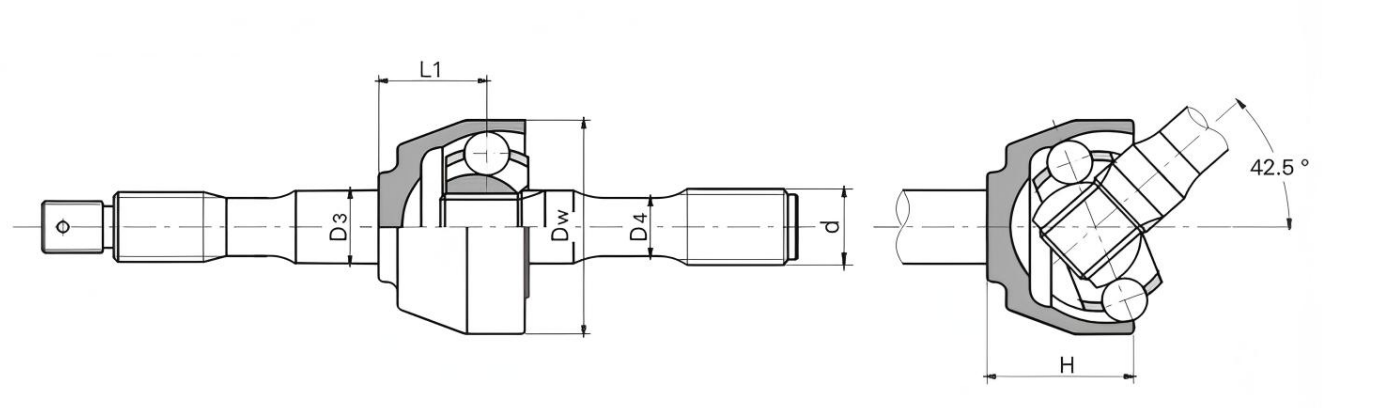

Ang mga pangunahing sukat

Remarks: ang "∞" na mga dimensyon ay para sa sanggunian

Ang katangian at paggamit

• Compact na istraktura; madaling assembling at disassembling; ang pinapayagang operating angle ay maaaring umabot sa 42.5°.
• Pangunahing ginagamit ito para sa paghahatid ng tulay ng pagmamaneho ng mga sasakyan.

Ang sumasagisag na halimbawa:BJ125B1000

BJ: BJ Uri

125: Ang detalye ay 125

B: Uri ng B

1000: Ang haba ay 1000

Ang high-efficiency transmission ball cage CV Universal couplings ay isang precision transmission component na idinisenyo para sa kumplikadong mga kondisyon sa pagtatrabaho. Ang mahusay na pagganap at maaasahang kalidad nito ay may mahalagang papel sa maraming larangan. ang

Ang coupling ay pangunahing binubuo ng isang ball cage na panlabas na singsing, isang hugis-star na panloob na singsing, isang hawla at isang force-transmitting steel ball. Ang panlabas na singsing ng hawla ng bola at ang panloob na singsing na hugis bituin ay malapit na konektado sa master at slave shaft ayon sa pagkakabanggit. Ang mga sentro ng force-transmitting steel balls ay matatagpuan lahat sa eroplanong dumadaan sa gitna ng coupling at inilalagay sa raceway na binubuo ng mga panlabas na spherical grooves ng spherical outer ring at ang outer spherical grooves ng hugis-star na panloob na singsing. Ang mga sentro ng dalawang spherical na ibabaw ay nag-tutugma sa gitna ng unibersal na pagkabit. Upang matiyak na ang mga sentro ng lahat ng mga bolang bakal ay nasa bisector ng anggulo sa pagitan ng mga palakol ng dalawang baras, ang mga bolang bakal ay matalinong naka-install sa bintana ng hawla. Ang ganitong mapanlikhang disenyo ay nagsisiguro na kapag ang anggulo sa pagitan ng master at slave shaft ng coupling ay nagbabago, ang force transmission point ay maaaring palaging tumpak na matatagpuan sa bisector ng anggulo, at sa gayon ay tinitiyak ang perpektong pag-synchronize ng bilis sa pagitan ng master at slave shaft. ang

Ang pagkabit na ito ay may maraming makabuluhang pakinabang. Sa mga tuntunin ng pagganap ng paghahatid, maaari itong makamit ang high-precision na sabaysabay na paghahatid, epektibong mabawasan ang pagkawala ng enerhiya sa panahon ng paghahatid ng kuryente, at ang kahusayan ng paghahatid ay maaaring kasing taas ng 98% o higit pa. Kasabay nito, ang mahusay na pagganap ng buffering at pagbawas ng vibration ay maaaring lubos na mabawasan ang ingay na nabuo sa panahon ng operasyon ng kagamitan, na lumilikha ng medyo tahimik na kapaligiran para sa kapaligiran ng pagtatrabaho. Sa mga tuntunin ng kapasidad na nagdadala ng pag-load, sa ilalim ng mga kondisyon ng parehong diameter ng pag-ikot at anggulo ng pagkahilig, kumpara sa mga tradisyonal na mga coupling, maaari nitong dagdagan ang kapasidad na nagdadala ng pagkarga ng 0.5 hanggang 1 beses, at madaling makayanan ang mga kondisyon ng mabigat na pagkarga. Bukod dito, ang compact na istraktura at maliit na footprint ay ginagawa itong napaka-angkop para sa mga sitwasyong gumagana na may mahigpit na paghihigpit sa mga sukat ng radial. Bilang karagdagan, ang coupling ay may mahusay na pagganap ng sealing at gumagamit ng advanced na teknolohiya ng sealing upang epektibong maiwasan ang pagtagas ng grasa, na makabuluhang pinahaba ang ikot ng pagpapanatili at buhay ng serbisyo ng kagamitan. ang

Ang high-efficiency transmission fixed ball cage type synchronous universal couplings ay malawakang ginagamit sa maraming larangan tulad ng automobile manufacturing, mechanical engineering, metalurgical industry, aerospace, atbp. Sa transmission system ng mga sasakyan, sinisigurado nito ang maayos na transmission ng power at pinapaganda ang performance ng handling at driving stability ng sasakyan; sa mechanical engineering equipment, nagbibigay ito ng maaasahang garantiya para sa mahusay na operasyon ng iba't ibang uri ng makinarya; sa malakihang kagamitan sa industriya ng metalurhiko, maaari itong makatiis ng malaking metalikang kuwintas at kumplikadong mga kondisyon sa pagtatrabaho, na tumutulong sa maayos na pag-unlad ng produksyon; sa larangan ng aerospace, ang mataas na katumpakan at mataas na pagiging maaasahan nito ay nakakatugon sa mahigpit na mga teknikal na kinakailangan.
