Name: RSK-BHJD Long plunge Ball cage CV Joint na ginamit para sa rolling mill na customized
Rating: 5 (99 reviews)

Detalye

Nagpapatakbo angle≤8~10°

Pinapayagan ang pagpapalawak±10~±20

Pag-uugnay sa flange hub.

Awtomatikong pag-lock

Pangunahing Pagtutukoy

Uri	Nominal Torque(N·m)	Pagkapagod Torque(N·m)	Pinahihintulutan Operating anggulo a	Ang Pagpapalawak Δ	ang Sandali ng Inertia
					L=500		Bawat 100 higit pa sa haba
					Solid Shaft	Hollow Shaft	Solid Shaft	Hollow Shaft
BHJ180D	37500	13700	10°	±10	185	210	2.44	9.69
BHJ200D	44000	16000	10°	±10	330	360	3.48	15.6
BHJ220D	58000	21000	10°	±10	500	550	7.10	20
BHJ260D	110000	40000	10°	±10	1050	1120	10.5	50
BHJ300D	150000	66500	8°	±15	2150	2300	19.4	83
BHJ320D	210000	84000	8°	±15	3500	3800	27.9	187
BHJ350D	235000	94000	8°	±15	4500	4900	37.7	200
BHJ370D	269000	110000	8°	±20	5200	5900	44.4	220
BHJ400D	385000	107160	8°	±20	8200	9100	64.3	418
BHJ440D	450000	180000	8°	±20	12100	13000	123	479

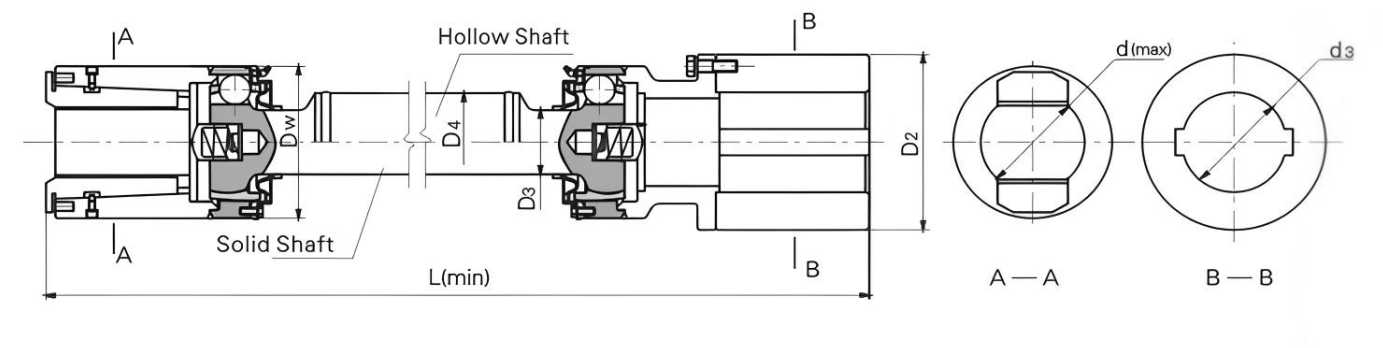

Ang mga pangunahing sukat

Uri	Dw	d(max)	d₃	D₃	D₄	L(min)
Uri	Dw	d(max)	d₃	D₃	D₄	Solid Shaft	Hollow Shaft
BHJ180D	180	95	112	70	114	430	870
BHJ200D	200	110	128	80	127	450	920
BHJ220D	220	115	142	92	127	470	990
BHJ260D	260	140	162	110	168	540	1100
BHJ300D	300	170	185	126	203	570	1210
BHJ320D	330	200	210	135	219	650	1270
BHJ350D	350	185	195	145	219	680	1300
BHJ370D	370	225	230	155	220	720	1330
BHJ400D	400	245	255	170	270	770	1380
BHJ440D	440	265	275	200	320	840	1430

Ang katangian at paggamit

Ang axial profile ng steel ball track ay tuwid. Ang pagsasaayos ng distansya ng pag-install at ang axial expansion ay natanto sa pamamagitan ng tuwid na track.

Ang isang espesyal na binuo na awtomatikong pamamaraan ng pag-lock ay inilalapat sa shaft boot linking.
Ang produktong ito ay pangunahing ginagamit para sa non-ferrous strip at band finishing rolling equipment.

Ang sumasagisag na halimbawa: BHJ220D1000

BHJ: Uri ng BHJ

220: Ang detalye ay 220

D: D Uri

1000: Ang haba ay 1000

Paglalarawan

Ang Long plunge Ball cage CV Joint ay isang high-performance transmission component na idinisenyo para sa mga kumplikadong kondisyon sa pagtatrabaho. Pangunahing binubuo ito ng isang uri ng parol na pangunahing istraktura, isang high-precision na cross shaft, isang teleskopiko na pares ng spline at mataas na kalidad na mga bearings. Ang natatanging disenyong uri ng parol na ito ay hindi lamang ginagawang lubos na nakikilala ang pagkabit sa hitsura, ngunit lubos ding pinahuhusay ang katatagan ng istruktura nito. ang

Kapag nagtatrabaho, ang pag-ikot ng driving shaft ay ipinapadala sa driven shaft sa pamamagitan ng cross shaft, na maaaring matiyak ang maayos na paghahatid ng kuryente kahit na mayroong isang tiyak na anggulo ng paglihis sa pagitan ng dalawang shaft. Ang telescopic spline pair nito ay maaaring madaling ayusin ang haba ng coupling ayon sa mga kinakailangan sa pagpapatakbo ng kagamitan, at epektibong harapin ang displacement ng kagamitan na dulot ng thermal expansion at contraction o mga pagbabago sa posisyon ng pag-install. ang

Ang pagkabit ay may malaking pakinabang. Sa mga tuntunin ng buhay, ang mga de-kalidad na materyales na bakal na haluang metal ay pinili, at pagkatapos ng espesyal na proseso ng paggamot sa init, ang bawat bahagi ay may mahusay na paglaban sa pagsusuot at paglaban sa pagkapagod, na lubos na nagpapalawak ng buhay ng serbisyo at binabawasan ang oras ng pagpapanatili ng downtime ng kagamitan. Sa mga tuntunin ng pag-synchronize, ang tumpak na proseso ng pagmamanupaktura ay nagsisiguro na ang bilis sa pagitan ng pagmamaneho at hinimok na mga shaft ay lubos na naka-synchronize, ang katumpakan ng paghahatid ay mataas, at maaari nitong matugunan ang mga kagamitan na may mahigpit na mga kinakailangan sa pag-synchronize. Bukod dito, mayroon itong malakas na angular na kakayahan sa kompensasyon, maaaring umangkop sa mas malalaking anggulo ng baras, at madaling i-install at i-debug. Kasabay nito, mayroon itong mahusay na teleskopiko na pagganap, at ang proseso ng teleskopiko ay makinis at makinis, na epektibong binabawasan ang epekto at panginginig ng boses sa panahon ng pagpapatakbo ng kagamitan at tinitiyak ang matatag na operasyon ng kagamitan.
