Pagtutukoy

Uri	Nominal Torque (N·m)	Pagkapagod Torque (N·m)	Pinahihintulutan Nagpapatakbo Anggulo a	Ang. Pagpapalawak △	ang Sandali ng Inertia
					Solid baras		guwang baras
					L(min)	Bawat 100 higit pa sa haba	L(min)	Bawat 100 higit pa sa haba
BHJ100E	7850	1840	12°	±15	5.8	0.2
BHJ120E	11000	4000	12°	±20	14.3	0.4
BHJ150E	17400	6300	12°	±20	44.9	1.4	49.4	1.9
BHJ180E	37500	13700	10°	±20	109.6	2.4	120.6	3.8
BHJ225E	58000	21000	10°	±20 -40	297.7	5.1	319.2	6.9
BHJ250E	80000	31000	10°	±30 -40	463.3	7.7	599.2	24.1
BHJ285E	132000	48000	10°	±30 -40	1019.2	18.2	1105.0	24.1
BHJ315E	150000	66500	8°	±30 -45	1427.7	22.0	1501.5	24.1
BHJ350E	225000	90000	8°	±30 -50	3049.8	39.0	3191.6	41.5
BHJ390E	312500	125000	8°	±40 -60	5252.7	64.4	5609.1	78.4
BHJ440E	450000	180000	8°	±40 -60	9610.2	111.4	10126.0	120.3
BHJ490E	625000	250000	8°	±40 -60	16711.6	197.5	18379.2	271.3
BHJ550E	887500	355000	8°	±50 -70	29866.3	325.9	30637.1	287.8
BHJ620E	1250000	500000	8°	±50 -70	54975.3	545.0	57143.0	561.9

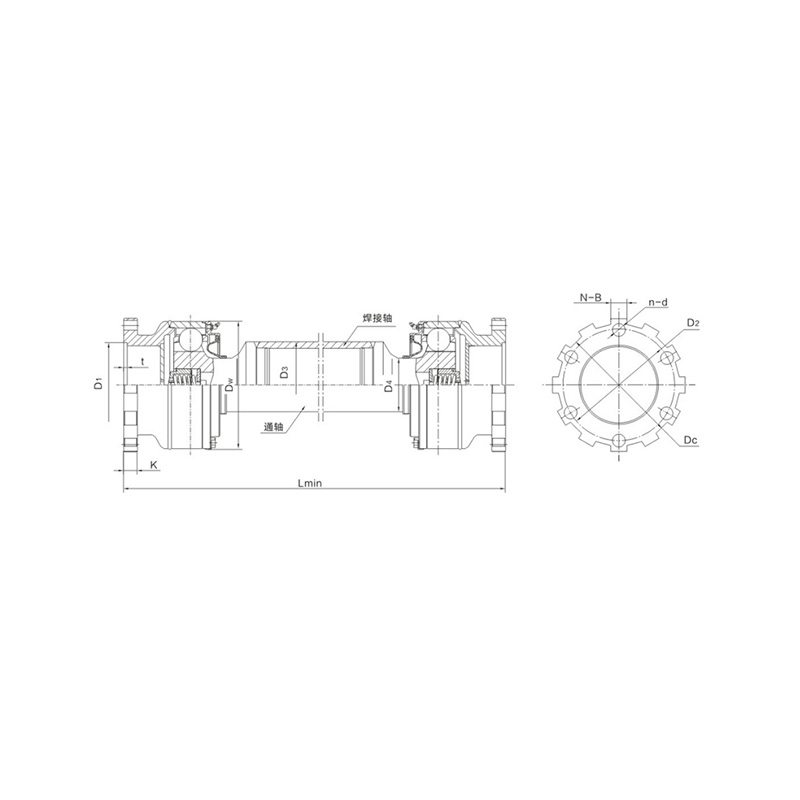

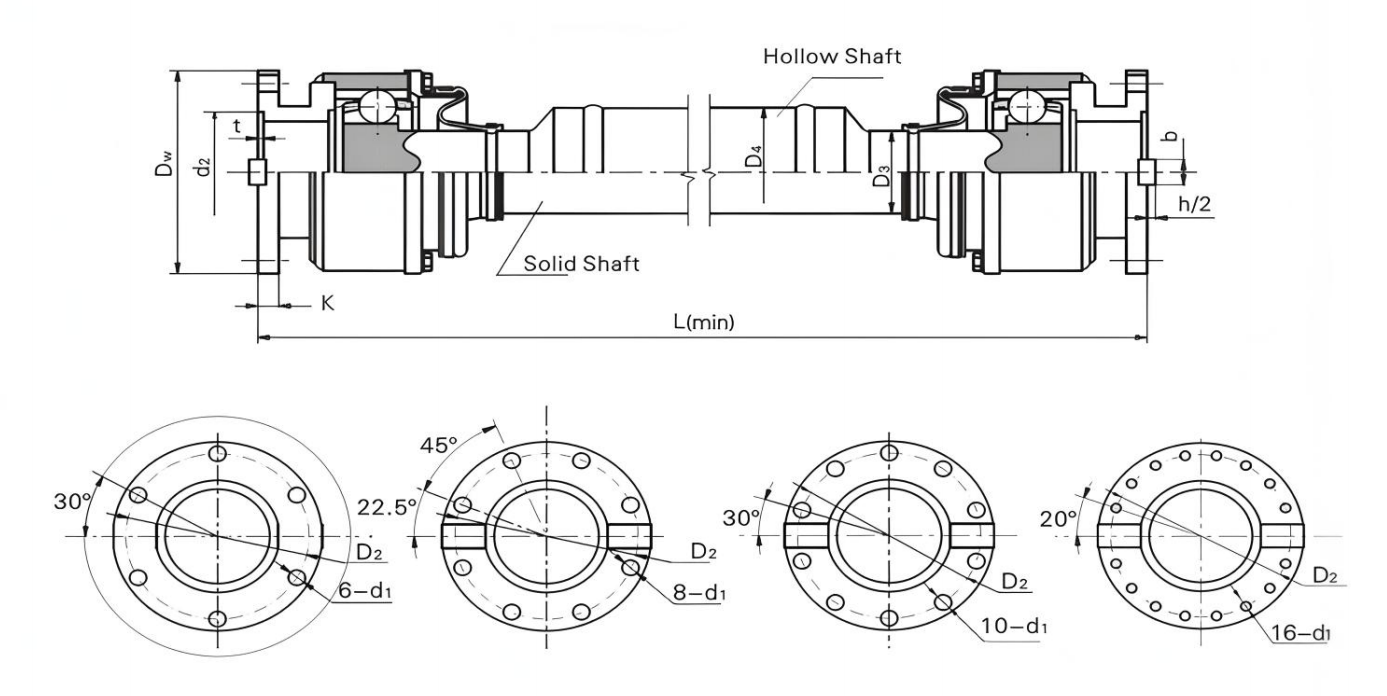

Ang mga pangunahing sukat

Uri	Dw	d₂	t	K	b	h/2	Solid baras D₃	guwang baras D₄	D₂	n-d₁	L(min)
Uri	Dw	d₂	t	K	b	h/2	Solid baras D₃	guwang baras D₄	D₂	n-d₁	Solid baras	guwang baras
BHJ100E	100	57 ^0.074	2.5	7			40		84	6-9	260
BHJ120E	120	75 ^0.074	2.5	8			47		102	8-11	300
BHJ150E	150	90 ^0.087	3	10			65	80	130	8-13	350	500
BHJ180E	180	105 ^0.087	5	17			75	90	155	8-17	400	550
BHJ225E	225	135 ^0.10	5	20	32	9	90	102	196	8-17	500	680
BHJ250E	250	150 ^0.10	6	25	40	12.5	100	140	218	8-19	550	740
BHJ285E	285	170 ^0.10	7	27	40	15	124	140	245	8-21	600	810
BHJ315E	315	185 ^0.115	8	32	40	15	130	140	280	10-23	650	900
BHJ350E	350	210 ^0.115	8	35	50	16	150	160	310	10-23	700	1000
BHJ390E	390	235 ^0.115	8	40	70	18	170	190	345	10-25	750	1070
BHJ440E	440	255 ^0.13	10	42	80	20	195	210	390	16-28	800	1170
BHJ490E	490	275 ^0.13	12	47	90	22.5	225	260	435	16-31	900	1270
BHJ550E	550	320 ^0.14	12	50	100	22.5	255	260	492	16-31	1000	1400
BHJ620E	620	380 ^0.14	12	55	100	25	290	310	555	16-38	1200	1550

Ang katangian at paggamit

Ang axial profile ng steel ball track ay tuwid. Ang pagsasaayos ng distansya ng pag-install at ang axial

Ang pagpapalawak ay naisasakatuparan sa pamamagitan ng tuwid na landas.

Ang mga sukat ng pag-uugnay ay kapareho ng sa SWC coupling.
Ang pinagsamang ito ay pangunahing ginagamit para sa pagmamaneho ng mga makinarya ng petrolyo at makinarya ng metalurhiko.

Ang sumasagisag na halimbawa: BHJ120E1000

BHJ : Uri ng BHJ

120: Ang detalye ay 120

E: E Uri

1000: Ang haba ay 1000

Ilarawan

Ang all cage constant velocity universal joint straight groove type na may flange hub ay isang mahusay na bahagi ng transmission na pinagsasama ang inobasyon at pagiging praktikal. Ang compact na structural na disenyo nito ay epektibong nakakatipid ng espasyo at lalong angkop para sa mga kagamitan na may mahigpit na mga kinakailangan sa espasyo sa pag-install. Mahusay nitong maisasakatuparan ang paghahatid ng kuryente sa isang limitadong espasyo. ang

Ang extension function ay isang highlight ng coupling na ito. Sa panahon ng pagpapatakbo ng kagamitan, sa harap ng axial displacement na dulot ng mga pagbabago sa mga kondisyon ng pagtatrabaho, madali itong makayanan sa pamamagitan ng isang matalinong mekanismo ng teleskopiko upang matiyak ang katatagan at pagpapatuloy ng paghahatid at maiwasan ang pagkabigo ng kagamitan na dulot ng axial stress. ang

Ang natatanging hitsura ng istilong parol ay hindi lamang nagbibigay ng mataas na antas ng pagkilala, ngunit mayroon ding mga praktikal na epekto. Ang disenyo na ito ay hindi lamang pinahuhusay ang structural strength, ngunit ino-optimize din ang heat dissipation performance, tinitiyak ang pagiging maaasahan ng coupling sa ilalim ng pang-matagalang high-load na operasyon, at pinapahaba ang buhay ng serbisyo nito. ang

Bilang isang call cage constant velocity joint straight groove type na may flange hub, tumpak nitong masisiguro ang speed synchronization sa pagitan ng master at slave shaft, na may napakataas na katumpakan ng transmission, na epektibong binabawasan ang vibration at ingay sa panahon ng pagpapatakbo ng kagamitan. Ito ay angkop para sa katumpakan na makinarya, mga automated na linya ng produksyon at iba pang mga larangan na may napakataas na kinakailangan sa katumpakan ng paghahatid. Sa industriya man ng pagmamanupaktura ng sasakyan, aerospace, o precision na instrumento, ang compact na disenyong teleskopiko na uri ng parol na sabaysabay na unibersal na coupling ay maaaring magbigay ng matatag na garantiya para sa matatag na operasyon at mahusay na produksyon ng kagamitan na may mahusay na pagganap.
