Name: RSK-BJCF Rokang R&D ball cage CV universal joint para sa mga kagamitan sa industriya
Rating: 5 (99 reviews)

Detalye

Operating angle≤18

Pinapayagan ang pagpapalawak±10~±20

Pag-uugnay sa flange hub

Pangunahing Pagtutukoy:

Uri	Nominal Torque (N·m)	Pagkapagod na Torque (N·m)	Pinapayagan ang Operating Angle		Ang pagpapalawak Δ	Ang Sandali ng Inertia GD³ J × 10⁻⁵ (kg·m²)
			Pinapayagan ang Operating Angle			L=500	L=1000	Bawat 100 higit pa sa haba
			Sa pag-ikot	Sa pahinga		Solid Shaft	Hollow Shaft	Solid Shaft	Hollow Shaft
BJ75CF	1520	588	25°	38°	±10	14.8	29.9	0.12	0.96
BJ95CF	2500	1127	25°	38°	±10	32.6	39.4	0.25	0.96
BJ100CF	3724	1420	25°	38°	±10	51.5	65.2	0.32	2.1
BJ125CF	5782	2744	25°	38°	±10	109	122	0.79	2.1
BJ150CF	11564	4704	25°	38°	±15	263	314	1.93	5.2
BJ175CF	15680	6713	25°	38°	±15	469	567	2.80	8.5
BJ200CF	23912	11172	25°	38°	±15	964	1053	5.50	17.8
BJ225CF	29694	14700	25°	38°	±15	1450	1678	7.40	17.8
BJ250CF	42238	20678	25°	38°	±20	2245	2726	12.6	54
BJ300CF	63112	29106	25°	38°	±20	4576	5131	20.2	54

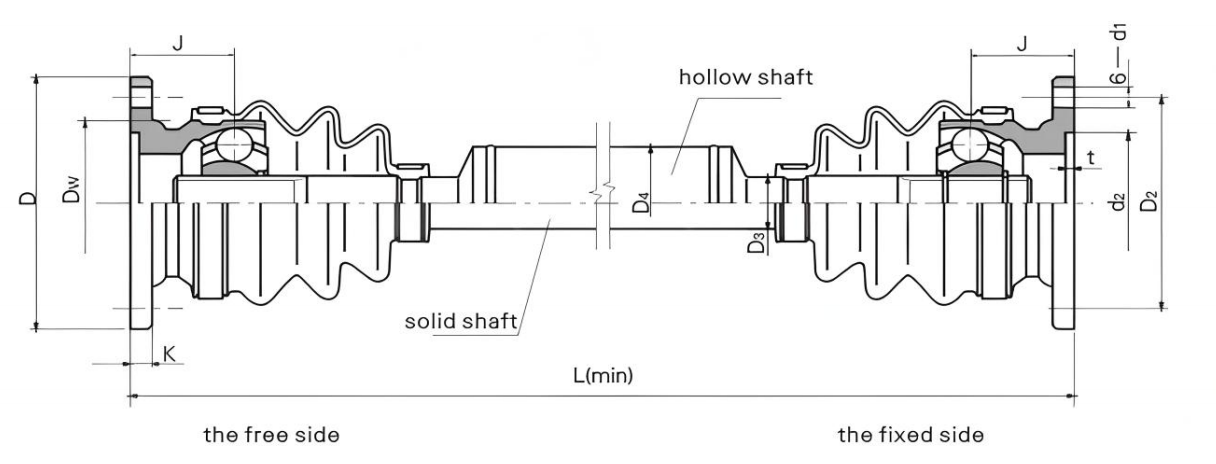

Ang pangunahing sukat:

Uri	Dw	D	Dz	K	t	d1	dz	J	Solid Shaft D3	Hollow Shaft D4	L(min)
Uri	Dw	D	Dz	K	t	d1	dz	J	Solid Shaft D3	Hollow Shaft D4	Solid Shaft	Hollow Shaft
BJ75CF	68.5	118	97	8	3	10.5	620 ^0.074	40	22	50	240	545
BJ95CF	84.5	136	110	10	3	12.5	700 ^0.074	46	27.5	50	290	550
BJ100CF	90	154	125	10	3	14.5	800 ^0.087	47	29.75	60	305	550
BJ125CF	112.5	179	150	10	3.5	14.5	1020 ^0.087	55	36.75	60	375	655
BJ150CF	135	192	165.1	12	3.5	14.5	1100 ^0.087	76	46	76	420	785
BJ175CF	158	215	185	15	5	17	125 ^0.10	83	52	89	470	885
BJ200CF	185	250	215	16	5	19	140 ^0.10	95	60	102	540	905
BJ225CF	206	265	228	18	5	21	155 ^0.10	105	66	102	580	905
BJ250CF	230	295	260	20	6	23	160 ^0.10	120	75	140	650	1000
BJ300CF	266.7	355	318	22	6	25	185 ^0.115	140	84	140	715	1000

Ang katangian at paggamit

Ang pagsasaayos ng distansya ng pag-install at ang axial expansion ay naisasakatuparan sa pamamagitan ng sliding spline fit sa universal joint. Mas malaki ang pinapayagang operating angle kaysa sa Uri ng BJ-DF.

Pangunahing ginagamit ito sa pagmamaneho ng deflecting roll, squeezing roll, scrubbing tank sa metallurgical production equipment.

Ang sumasagisag na halimbawa:BJ125CF1000

BJ: Uri ng BJ

125: Ang detalye ay 125

CF: Uri ng CF

1000: Ang haba ay1000

Paglalarawan

Ang Rokang R&D ball cage CV universal joint ay isang makabagong produkto sa larangan ng industrial transmission, na idinisenyo para sa mga kumplikadong kondisyon sa pagtatrabaho. ang

Ang natatanging istraktura ng sealing nito ay isa sa mga highlight ng pagganap. Gumagamit ito ng mga de-kalidad na materyales sa sealing, tulad ng isang naka-compress na dust-proof na manggas na binubuo ng isang pinagsama-samang tela ng takip, isang nababanat na spiral keel at isang end-fitting na singsing, na mahigpit na nakakabit sa labas ng telescopic shaft. Ang composite cover cloth ay cylindrical, ang elastic spiral keel ay nagpapatibay sa istraktura nito, at ang end-fitting ring ay nagsisiguro ng isang matatag na pag-install. Ang disenyong ito ay maaaring epektibong ihiwalay ang mga dayuhang particle, alikabok at singaw ng tubig, maiwasan ang teleskopiko na baras mula sa pagkaagnas o scratched sa panahon ng paggalaw ng contraction, at lubos na mapabuti ang buhay ng serbisyo ng coupling, bawasan ang abnormal na ingay, at mapabuti ang kinis ng operasyon kahit na sa malupit na kapaligiran na may maraming buhangin at dust particle. ang

Sa mga tuntunin ng teleskopiko na pagganap, nakakamit nito ang mahusay at matatag na teleskopiko na paggana sa pamamagitan ng siyentipikong disenyo ng istrukturang mekanikal. Ang sleeve shaft ng coupling at telescopic shaft ay tiyak na magkatugma, at ang telescopic shaft ay maaaring mag-slide nang maayos sa sleeve shaft, na nakakatugon sa mga pangangailangan ng mga pagbabago sa distansya sa pagitan ng mga axes sa iba't ibang mga sitwasyon sa pagtatrabaho at umangkop sa mga posibleng pagbabago sa posisyon sa panahon ng operasyon ng kagamitan.

Ang pagkabit ay mayroon ding mahusay na pagganap ng pag-synchronize, na maaaring matiyak ang bilis ng pag-synchronize sa pagitan ng master at slave shaft, at ang power transmission ay matatag at maaasahan. Sa automotive, aerospace, construction engineering, manufacturing at iba pang industriya, ito man ay ang koneksyon sa pagitan ng engine at ng transmission, o ang power transmission ng mabibigat na makinarya, maaari itong gumanap ng isang mahalagang papel at magbigay ng malakas na garantiya para sa mahusay na operasyon ng kagamitan.
