Pagtutukoy

Operating angle≤18°

Malaking uri ng pagpapalawak

Pag-uugnay sa flange hub

Pangunahing Pagtutukoy:

Uri	Diagram	Nominal Torque (N·m)	Pagkapagod na Torque (N·m)	Pinapayagan ang Operating Angle			Ang pagpapalawak Δ	Ang Sandali ng Inertia GD³ J × 10⁻ ³ (kg·m²)
Uri	Diagram	Nominal Torque (N·m)	Pagkapagod na Torque (N·m)	Sa pag-ikot	Sa pahinga		Ang pagpapalawak Δ	L=1000	Bawat 100 higit pa sa haba
BJ75DT	Larawan 1	1520	588	14°		16°	100	25.3	0.49
BJ95DT	Larawan 1	2500	1127	14°		16°	100	52.2	0.49
BJ125DT	Larawan 1	5782	2744	16°		18°	100	186	0.75
BJ150DT	Larawan 1	11564	4704	16°		18°	110	396	1.04
BJ175DT	Larawan 2	15680	6713	16°		18°	110	718	8.5
BJ200DT	Larawan 2	23912	11172	16°		18°	110	1420	17.8
BJ225DT	Larawan 2	29694	14700	16°		18°	140	2277	17.8
BJ250DT	Larawan 2	42238	20678	18°		20°	140	3905	54
BJ300DT	Larawan 2	63112	29106	18°		20°	140	7195	54

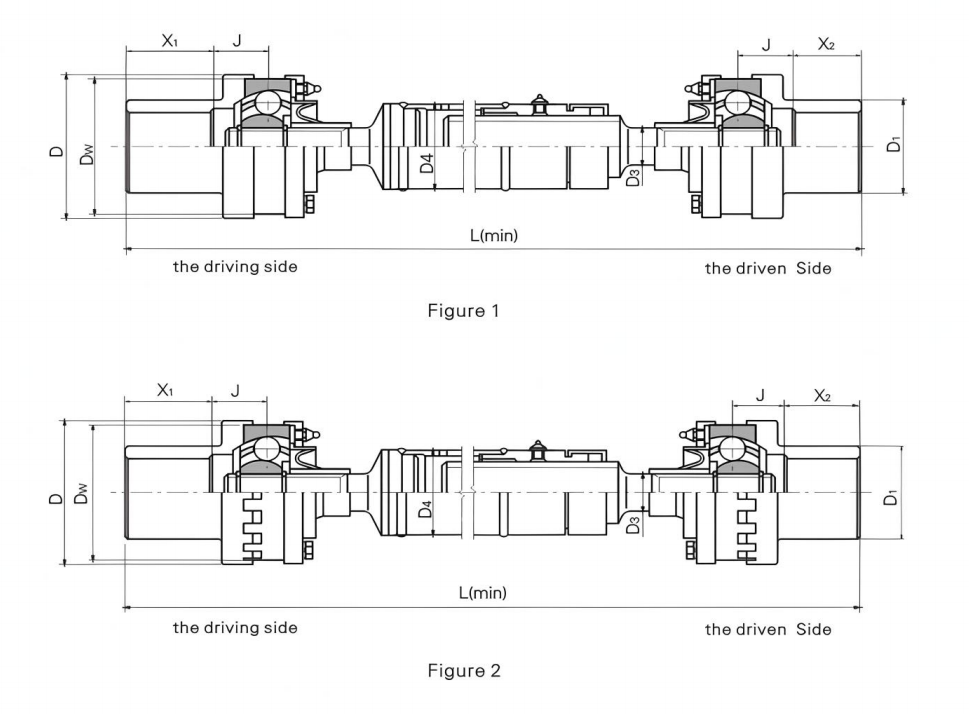

Ang pangunahing sukat:

Uri	Diagram	Dw	D	D1	D3	D4	J	L(min)
BJ75DT	Larawan 1	80	85	55	22	50	26	640
BJ95DT	Larawan 1	95	100	65	27.5	60	32	710
BJ125DT	Larawan 1	125	130	90	36.75	76	42	840
BJ150DT	Larawan 1	146	151	105	46	76	50	970
BJ175DT	Larawan 2	165.1	170	120	52	89	60	1080
BJ200DT	Larawan 2	190	196	140	60	102	65	1120
BJ225DT	Larawan 2	212	218	160	66	102	70	1140
BJ250DT	Larawan 2	230	238	180	76	140	80	1160

Pangungusap :X ₁ ,X ₂ ay ang mga haba ng mga dulo ng baras na pinagpasyahan ng mga customer.

Ang katangian at paggamit

Ang pagsasaayos ng distansya ng pag-install at ang axial expansion ay natanto sa pamamagitan ng sliding spline fit sa unibersal na joint, Ang pagpapalawak ay maaaring iakma ayon sa espesyal na pangangailangan. Pangunahing ginagamit ito para sa pagmamaneho ng pinch roll, scrubbing roll sealing roll , pagtatapos ng tension roll at squeezing roll sa metalurgical equipment.

Ang sumasagisag na halimbawa:BJ125DT1000

BJ: BJ Uri

125: Ang detalye ay 125

D:D Uri

T: Ang pagpapalawak ng intermediate shaft spline

1000: Ang haba ay1000

Ilarawan

Ang Fixed ball cage na Constant Velocity Synchronous Universal Coupling large extension ay isang transmission component na pinagsasama ang makabagong disenyo at mahusay na performance. Ang katangi-tanging istraktura nito ay binubuo ng isang star sleeve (inner raceway), isang ball shell (outer raceway), isang steel ball, isang clamp, isang dust cover at isang hawla. Sa panloob na dingding ng cylindrical shell at sa labas ng star sleeve, ang natatanging cylindrical straight groove na disenyo, na ang mga bolang bakal ay tiyak na nakalagay doon, na sinamahan ng stable na pagpoposisyon ng mga steel ball sa tabi ng hawla, at ang anim na well-lubricated transmission steel ball raceways sa panloob at panlabas na mga upuan ng bola, matiyak ang matatag at mahusay na paghahatid ng kuryente. ang

Kapag nagtatrabaho, ang kapangyarihan ay nagsisimula mula sa transmission shaft at umabot sa dulo ng output nang maayos sa pamamagitan ng pagpapadaloy ng mga bolang bakal at ang spherical shell. Hindi mahalaga kung paano nagbabago ang anggulo sa pagitan ng mga shaft sa ilalim ng kumplikadong mga kondisyon sa pagtatrabaho, masisiguro ng coupling ang pag-synchronize ng input shaft at ang bilis ng output shaft kasama ang mapanlikhang istraktura nito upang makamit ang maayos at tumpak na paghahatid ng kuryente.

Sa mga tuntunin ng pagganap, mayroon itong lahat ng mga pakinabang. Ang mataas na kahusayan sa paghahatid ay ang makabuluhang highlight nito. Ang pagkawala ng kuryente ay halos magkakasunod na nagbabago sa hanay ng pagkahilig ng baras. Sa ilalim ng normal na mga kondisyon sa pagtatrabaho, ang kahusayan ng paghahatid ay maaaring umabot sa 0.98. Na may mahusay na angular na kakayahan sa kompensasyon, ang anggulo sa pagitan ng dalawang shaft ay maaaring mabago mula 0° hanggang 45°, at makakayanan nito ang iba't ibang kapaligiran sa pag-install at pagpapatakbo. Kasabay nito, mayroon din itong magandang teleskopiko na pagganap, na maaaring epektibong sumipsip ng panginginig ng boses at epekto sa panahon ng pagpapatakbo ng kagamitan at mabawasan ang pagkalugi ng system. Bilang karagdagan, ang coupling rotation channel ay pinoproseso nang may mataas na katumpakan, at ang bawat bahagi ay isang unipormeng umiikot na katawan. Pagkatapos ng mahigpit na dynamic na mga eksperimento sa pagbabalanse, ang mataas na dynamic na katumpakan ng pagbabalanse ay ginagarantiyahan, at ang operasyon ay matatag at maaasahan. ang

Sa larangan ng automotive, ito ay ginagamit para sa front-wheel drive vehicle half-axles at four-wheel drive vehicle drive shafts upang matiyak ang maayos na power output; sa pang-industriyang makinarya, tulad ng mga kagamitan sa makina, mabibigat na makinarya, atbp., nagbibigay ito ng matatag na suporta para sa matatag na operasyon ng kagamitan. Sa pamamagitan ng compact na istraktura, madaling pag-install, magandang sealing, at mahabang buhay, ang maaaring iurong na fixed ball cage type na sabaysabay na universal drive shaft coupling ay naging isang mainam na pagpipilian para sa power transmission sa maraming industriya.
