Mga Coupling ng Jaw bilang Flexible Power Transmission Components

Ang mga jaw coupling ay malawakang ginagamit na flexible coupling na idinisenyo upang magpadala ng torque habang sumisipsip ng shock at vibration sa pagitan ng mga umiikot na shaft. Sa pamamagitan ng pagsasama-sama ng mga matibay na metal hub na may isang elastomeric insert, ang mga coupling ng panga ay nagbibigay ng balanse sa pagitan ng kapasidad ng torque at proteksyon ng system. Ang mga variant gaya ng jaw spider couplings at curved jaw couplings ay karaniwang pinipili sa mga industriyal na kapaligiran kung saan mahalaga ang pagiging maaasahan, kadalian ng pagpapanatili, at misalignment tolerance.

Ang kanilang simpleng istraktura at nababagay na pagganap ay ginagawang angkop ang mga coupling ng panga para sa parehong pangkalahatang makinarya at mas tumpak na mga sistema ng paggalaw, depende sa disenyo ng gagamba at pagpili ng materyal.

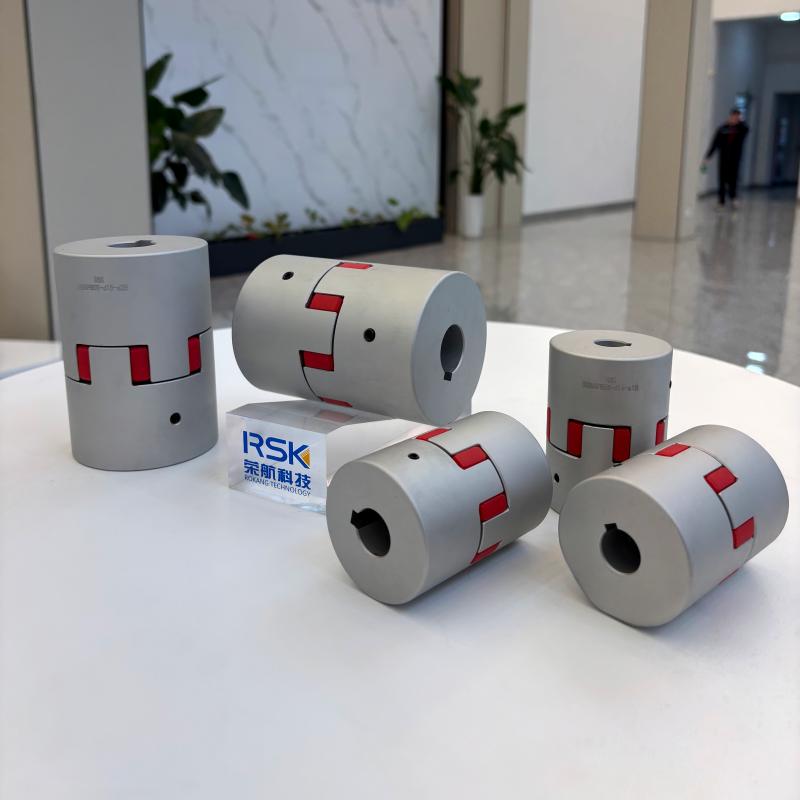

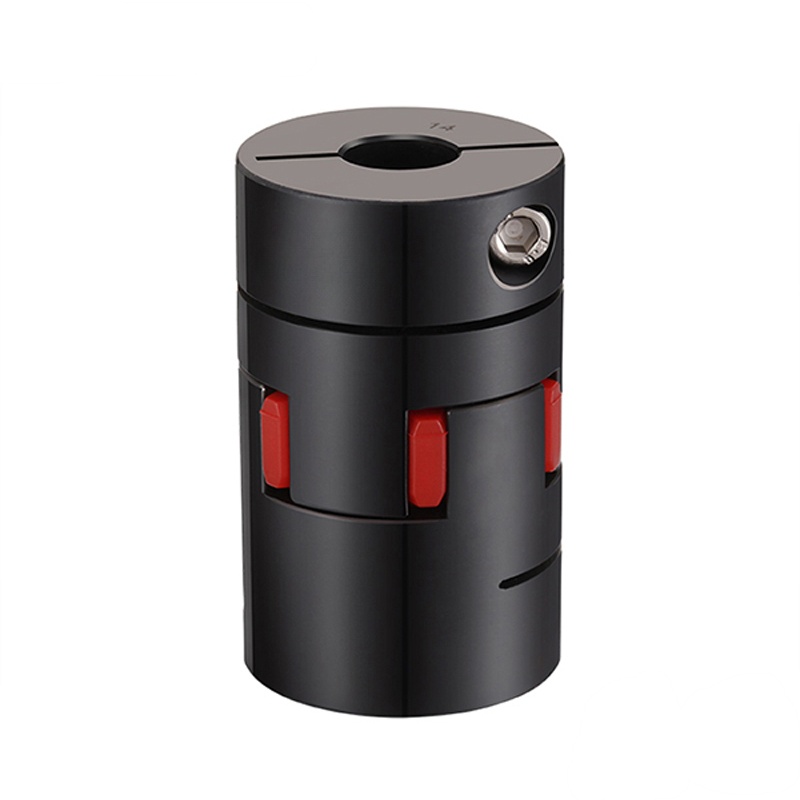

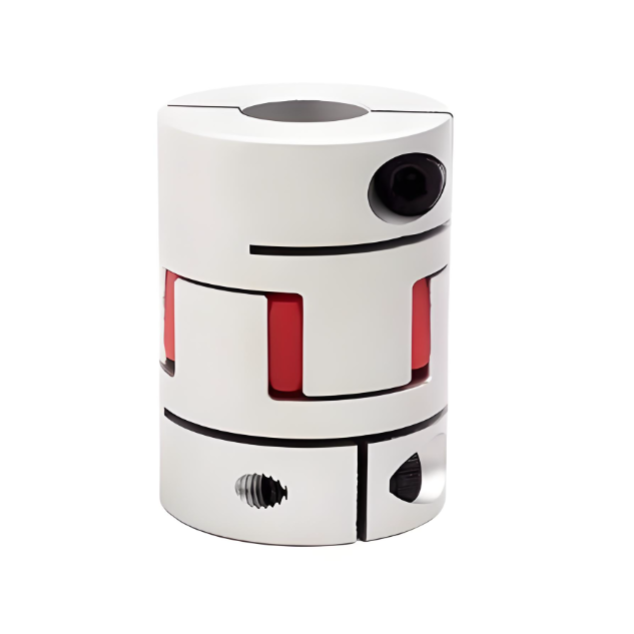

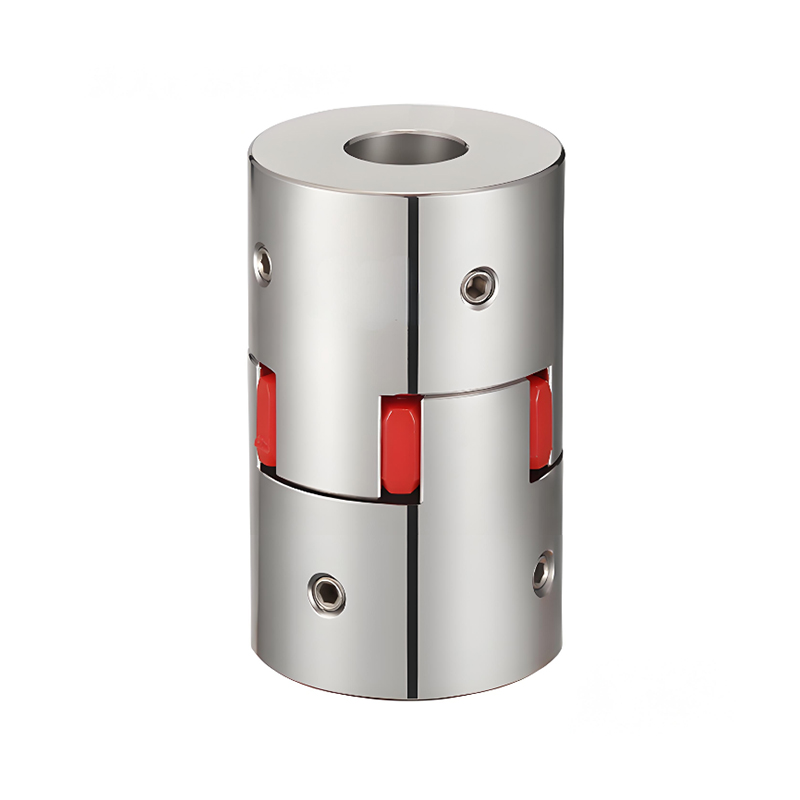

Pangunahing Istruktura ng Mga Coupling ng Jaw Spider

Ang isang jaw spider coupling ay binubuo ng dalawang metal na hub at isang flexible na elemento ng spider na nakaposisyon sa pagitan ng mga ito. Ang bawat hub ay nagtatampok ng pantay na pagitan ng mga panga na magkakaugnay sa mga lobe ng gagamba. Sa panahon ng operasyon, ang metalikang kuwintas ay inililipat sa pamamagitan ng gagamba sa compression sa halip na direktang kontak ng metal-to-metal.

Ang istrukturang ito ay nagpapahintulot sa pagkabit na pagsamahin ang lakas ng mga hub ng metal sa mga katangian ng pamamasa ng mga materyales ng elastomer, na lumilikha ng isang nababaluktot na koneksyon na nagpoprotekta sa mga konektadong kagamitan mula sa mga dynamic na pagkarga.

Torque Transmission at Load Path

Sa jaw spider couplings, ang torque ay dumadaloy mula sa driving hub papunta sa spider lobes at pagkatapos ay papunta sa driven hub. Gumagana ang spider sa ilalim ng compressive forces, na nagpapababa ng pagkasira at nagpapahaba ng buhay ng serbisyo kumpara sa mga disenyo ng elastomer na nakabatay sa gupit.

Dahil ang torque path ay nababanat, ang mga biglaang pagbabago sa pagkarga ay bahagyang hinihigop ng gagamba. Binabawasan nito ang pinakamataas na stress sa mga shaft, bearings, at gearboxes, lalo na sa panahon ng pagsisimula o pag-reversal ng load.

Mga Kakayahang Kompensasyon sa Pagkakamali

Ang mga coupling ng panga ay idinisenyo upang mapaunlakan ang mga karaniwang uri ng shaft misalignment na nararanasan sa mga pang-industriyang installation. Ang elastomeric spider ay bahagyang nabaluktot upang makuha ang mga paglihis na ito nang hindi nagpapataw ng labis na puwersa sa mga konektadong bahagi.

• Angular misalignment sa pagitan ng intersecting shaft axes
• Parallel misalignment dahil sa shaft offset
• Limitadong paggalaw ng axial mula sa thermal expansion

Pinapasimple ng flexibility na ito ang mga kinakailangan sa pag-install at sinusuportahan ang matatag na pangmatagalang operasyon sa mga system na may katamtamang pagkakaiba-iba ng pagkakahanay.

Vibration Damping at Shock Absorption

Ang isa sa mga pangunahing bentahe ng jaw spider couplings ay ang kanilang kakayahang mapahina ang panginginig ng boses. Ang elastomer spider ay sumisipsip ng torsional oscillations at shock load, binabawasan ang ingay at pagpapakinis ng power transmission.

Ang epekto ng damping na ito ay partikular na mahalaga sa mga pump, conveyor, at pangkalahatang makinarya kung saan ang mga cyclic load o hindi pantay na torque ay maaaring negatibong makaapekto sa katatagan ng system at buhay ng bahagi.

Mga Katangian ng Disenyo na Fail-Safe

Ang mga jaw coupling ay kadalasang inilalarawan bilang fail-safe dahil sa paraan ng pakikipag-ugnayan ng mga hub kung nabigo ang spider. Sa kaganapan ng pagkasira o pagkasira ng spider, ang mga panga ay maaaring mag-interlock nang mekanikal, na nagpapahintulot sa limitadong paghahatid ng metalikang kuwintas.

Ang feature na ito ay nagbibigay ng pagkakataon para sa kontroladong shutdown sa halip na agarang pagkawala ng drive, na mahalaga sa mga application kung saan ang biglaang paghinto ay maaaring magdulot ng karagdagang pinsala o mga alalahanin sa kaligtasan.

Mga Materyales ng Gagamba at Pagpili ng Katigasan

Ang pagganap ng isang jaw spider coupling ay lubos na nakasalalay sa materyal at tigas ng elemento ng spider. Ang iba't ibang mga formulation ng elastomer ay nagbibigay ng iba't ibang antas ng kapasidad ng torque, pamamasa, at kakayahang umangkop.

Ang mga polyurethane spider ay karaniwang ginagamit dahil sa kanilang balanse ng lakas at elasticity, habang ang mga spider na nakabase sa goma ay pinili kung saan kinakailangan ang pinahusay na pamamasa.

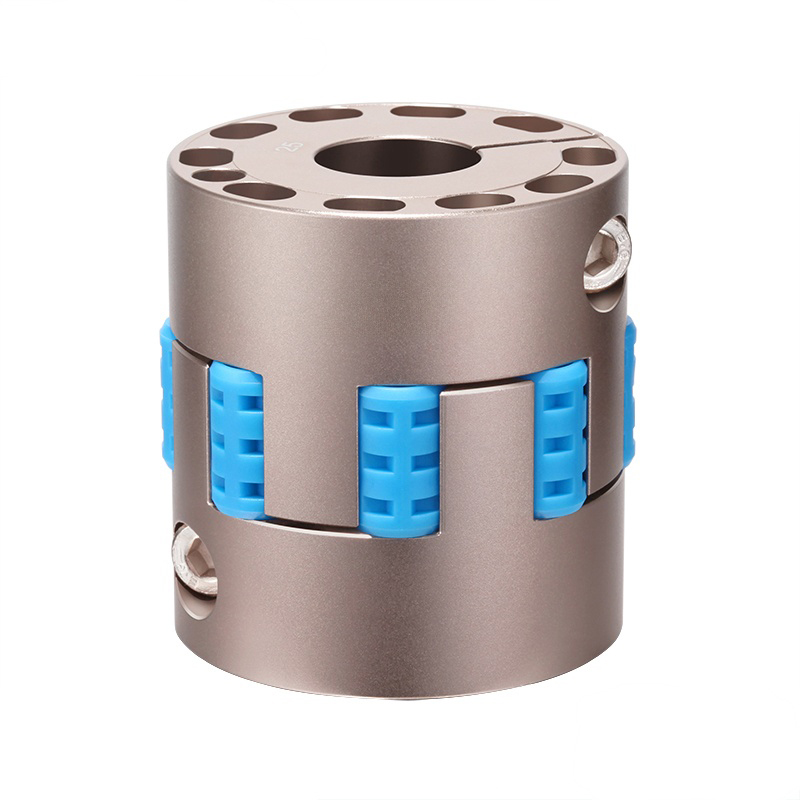

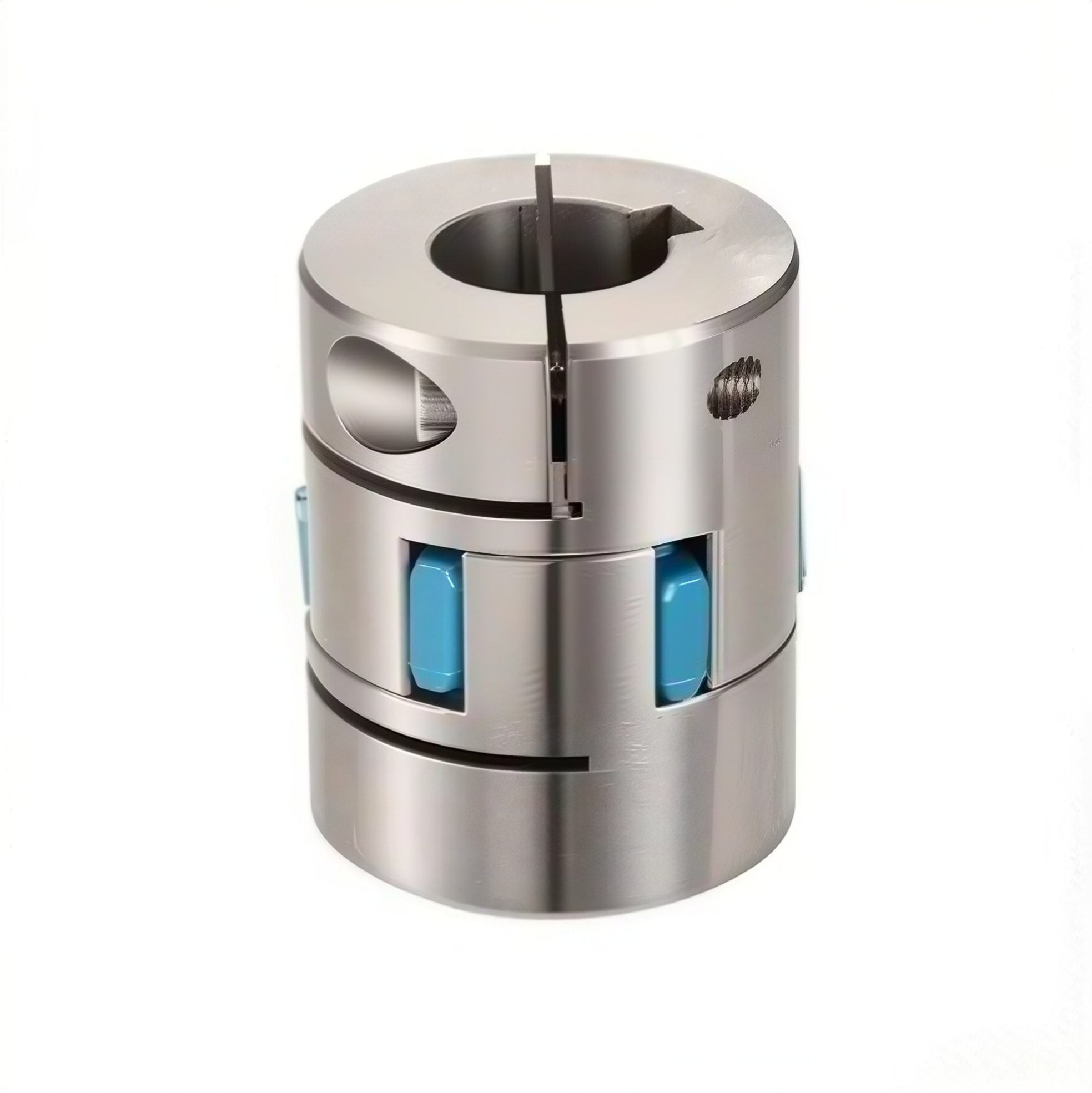

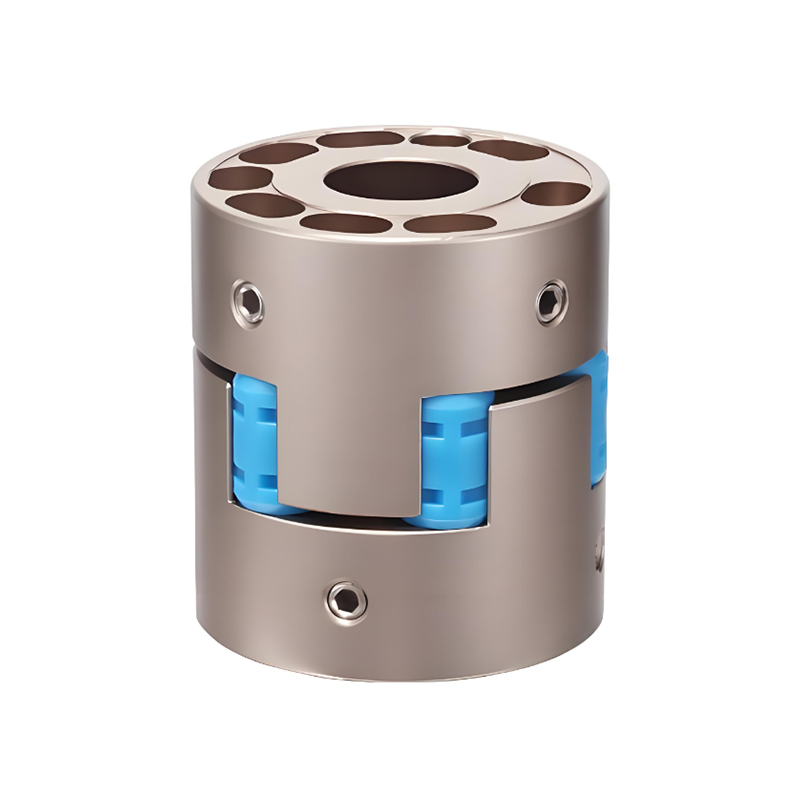

Curved Jaw Couplings para sa Motion Control System

Ang curved jaw couplings ay isang pinong bersyon ng standard jaw couplings, na nagtatampok ng contoured jaw profiles na nagpapahusay ng load distribution at nagpapababa ng stress concentration sa spider. Sinusuportahan ng disenyong ito ang mas maayos na paghahatid ng torque at pinahusay na gawi sa pagpoposisyon.

Sa servo at motion control system, ang mga curved jaw coupling ay kadalasang pinipili para sa kanilang mga pinababang katangian ng backlash at kinokontrol na torsional flexibility, na ginagawang angkop ang mga ito para sa tumpak ngunit damped na paggalaw.

Mga Karaniwang Lugar ng Aplikasyon

Ang mga jaw coupling at jaw spider coupling ay ginagamit sa malawak na hanay ng mga industriya dahil sa kanilang kakayahang umangkop at direktang pagpapanatili.

• Mga pump at conveyor drive system
• Pangkalahatang makinarya sa industriya at pagproseso
• Mga kagamitan sa pagkain at packaging
• Servo-driven at light motion control na mga application

Kalidad sa Paggawa at Karanasan sa Application

Ang maaasahang performance ng jaw coupling ay nakasalalay sa tumpak na hub machining, pare-parehong kalidad ng elastomer, at tamang mga tolerance sa pagpupulong. Direktang nakakaapekto ang kakayahan sa paggawa ng balanse, concentricity, at pangmatagalang tibay.

Sa malawak na karanasan sa mga bahagi ng power transmission at mga teknolohiya ng coupling, inilalapat ng Jiangsu Rokang Heavy Industry Technology Co., Ltd. ang kahusayan nito sa engineering at pagmamanupaktura upang mag-supply ng mga jaw coupling at curved jaw coupling solution na angkop para sa malawak na hanay ng pang-industriya at motion control application.

Konklusyon

Ang mga jaw coupling, jaw spider coupling, at curved jaw coupling ay nag-aalok ng praktikal na kumbinasyon ng torque transmission, vibration damping, at misalignment compensation. Sa pamamagitan ng naaangkop na mga materyales ng spider at napatunayang disenyo ng istruktura, nagbibigay sila ng maaasahan at nababaluktot na mga solusyon para sa maraming mga sistema ng pagmamaneho ng industriya. Ang kanilang pagiging simple, hindi ligtas na mga katangian, at versatility ay patuloy na ginagawa silang isang karaniwang pagpipilian sa modernong paghahatid ng kuryente.
