Name: RSK-CPFC OEM High Strength Aluminum Alloy Jaw/Spider Flexible Shaft Couplings clamp type para sa Motor Transmission
Rating: 5 (99 reviews)

RSK-CPFC OEM High Strength Aluminum Alloy Jaw/Spider Flexible Shaft Couplings clamp type para sa Motor Transmission

Makipag-ugnayan sa Amin

Detalye

> Ang pangunahing katawan ay gawa sa mataas na lakas na aluminyo na haluang metal

>Zero backlash, angkop para sa pasulong at pabalik na pag-ikot

>Ang colloid ay gawa sa polyurethane, na may magandang wear resistance

> Oil resistance at electrical insulation, ang gitnang nababanat na katawan ay maaaring sumipsip ng vibration

>Babayaran ang radial, angular at axial deviations

> Matatanggal na disenyo para sa madaling pag-install

> Paraan ng pag-clamp ng turnilyo

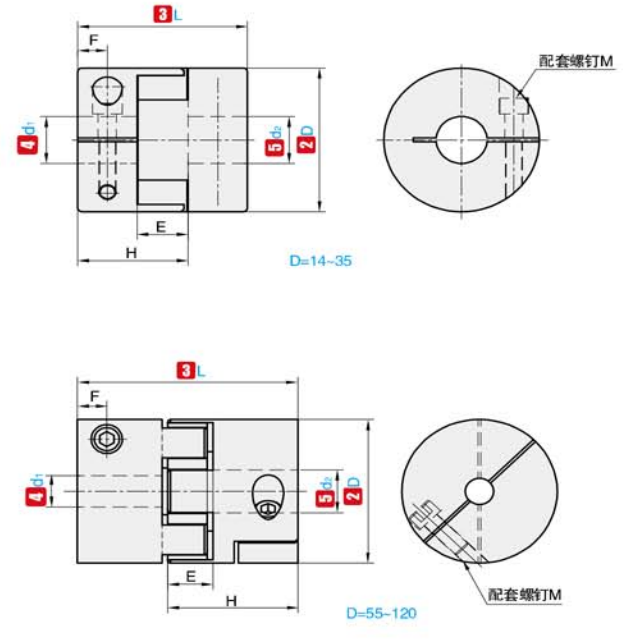

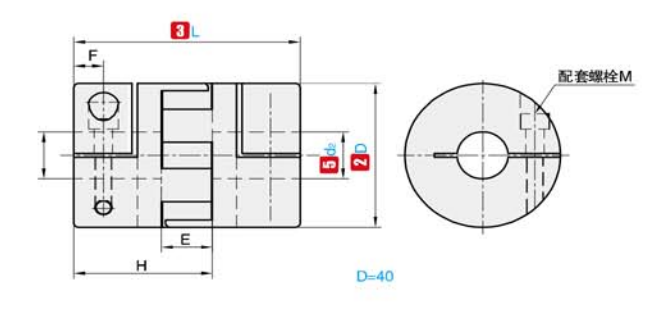

①HINDI.	②D	③L	④d₁⑤d₂ (Opsyonal na saklaw)	E	F	H	M	Pangkabit na tornilyo torque (N·m)
RSK-CPFC	14	22	3 4 5 6 6.35	6.6	3.8	14.3	M2.5	0.8
	20	25	3 4 5 6 6.35 7 8 9 9.525 10	8.6	4.6	16.8	M3	1.2
	20	30	3 4 5 6 6.35 7 8 9 9.525 10	8.6	5.4	19.25	M3	1.2
	25	30	4 5 6 7 8 9 9.525 10 11 12	11.6	4.6	20.82	M4	2.5
	25	34	4 5 6 6.35 7 8 9 10 11 12	11.6	5.6	22.82	M4	2.5
	30	35	5 6 6.35 7 8 9 10 11 12 12.7 14 15 16	10.9	5.9	23	M4	2.5
	30	40	5 6 6.35 7 8 9 10 11 12 12.7 14 15 16	10.9	7	25.5	M4	2.5
	35	50	5 6 6.35 7 8 9 10 11 12 12.7 14 15 16 17 18 19 20	11.5	6.5	32.1	M5	5
	40	50	6 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24	13.7	6.7	32.1	M5	5
	40	55	6 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24	13.7	7.2	34.5	M5	5
	40	66	6 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24	13.7	8.0	40.0	M5	5
	55	49	10 11 12 12.7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	6.5	32.0	M6	8
	55	78	8 10 12 12.7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	10.3	46.4	M6	8
	65	90	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40	16.7	11.9	53.5	M8	20
	80	114	19 20 22 24 25 28 30 32 35 38 40 42 45	22.5	15.5	67.6	M8	20

①HINDI.	②D	③L	Na-rate na metalikang kuwintas	Pinahihintulutang eccentricity	Pinahihintulutang paglihis ng anggulo	Pinahihintulutang axial deviation	Pinahihintulutang bilis ng pag-ikot	Static reversal stiffness	Sandali ng pagkawalang-galaw	Timbang
①HINDI.	②D	③L	（N·m）	（mm）	(°）	(mm)	（rpm）	（N·m/rad）	（kg·m²）	（g）
RSK-CPFC	14	22	1.1	0.02	1	0.60	19000	46	2.0×10⁻ ⁷	10
	20	25	2.8	0.02	1	0.60	17000	55	1.0×10⁻ ⁶	15
	20	30	2.8	0.02	1	0.60	17000	55	1.1×10⁻ ⁶	19
	25	30	6	0.02	1	0.60	16000	65	5.2×10⁻ ⁶	33
	25	34	6	0.02	1	0.60	16000	65	5.2×10⁻ ⁶	42
	30	35	6.5	0.02	1	0.60	12000	72	6.2×10⁻ ⁶	50
	30	40	6.5	0.02	1	0.60	12000	72	6.2×10⁻ ⁶	60
	35	50	15	0.02	1	0.60	10000	200	8.1×10⁻ ⁶	45
	40	50	32	0.02	1	0.80	10000	450	3.8×10⁻ ⁵	115
	40	55	32	0.02	1	0.80	10000	500	3.8×10⁻ ⁵	127
	40	66	32	0.02	1	0.80	10000	550	3.9×10⁻ ⁵	154
	55	49	46	0.02	1	0.80	8000	1200	1.6×10⁻ ³	241
	55	78	46	0.02	1	0.80	8000	1500	1.6×10⁻ ³	341
	65	90	109	0.02	1	0.80	6000	2800	3.8×10⁻ ³	583
	80	114	135	0.02	1	1.00	4600	3500	1.8×10⁻ ³	1000

Paglalarawan

Ang RSK Jaw/Spider flexible shaft coupling ay isang transmission product na pinagsasama ang makabagong teknolohiya at mahusay na pagkakayari. Ang pangunahing katawan nito ay gawa sa mataas na kalidad na aluminyo na haluang metal, at ito ay katumpakan na pinaikot, giniling at na-broach, at pagkatapos ay tinatrato ang init sa kabuuan, na tinitiyak ang perpektong balanse ng mataas na lakas at magaan na timbang. ang

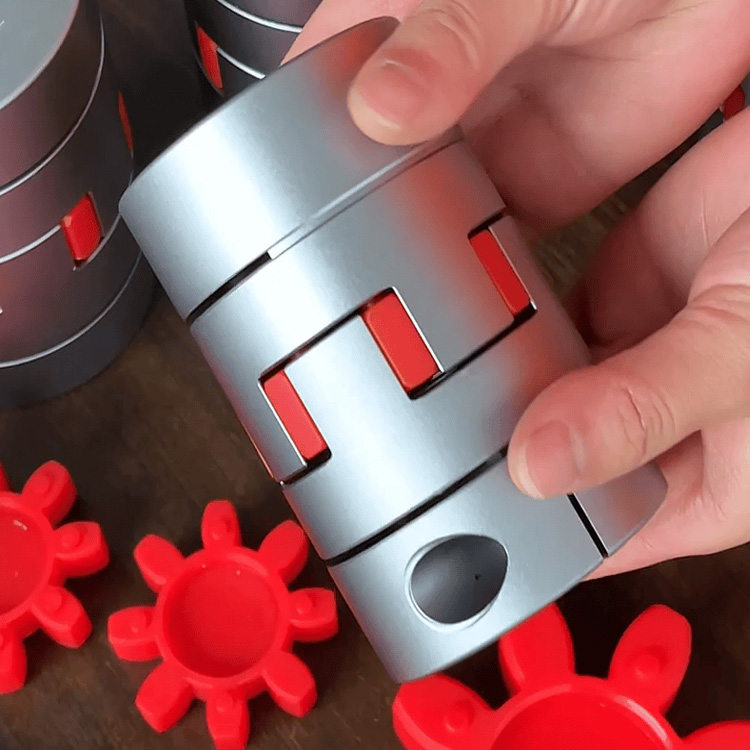

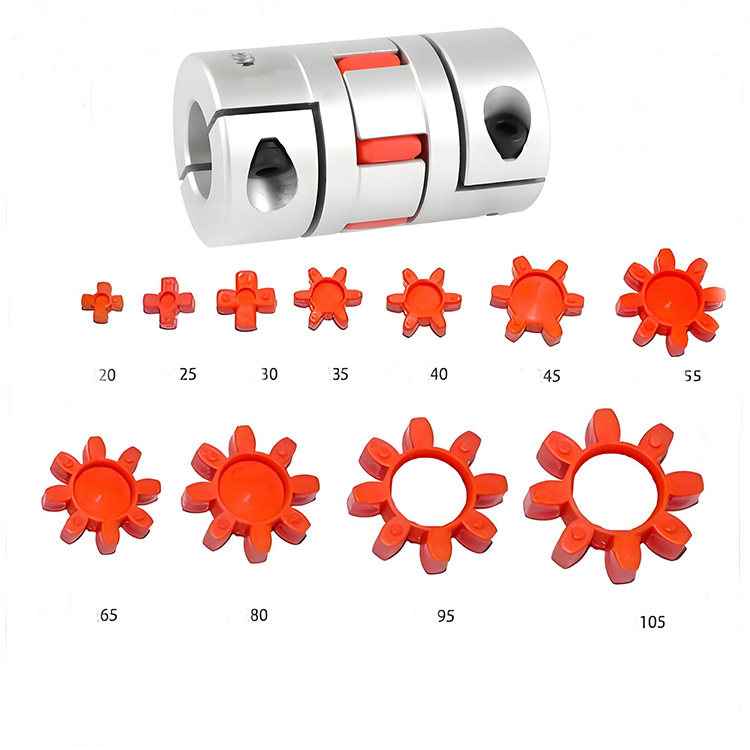

Ang core structure ng coupling na ito ay ang tumpak na pag-embed ng plum blossom-shaped elastic ring sa pagitan ng claws ng dalawang half couplings. Sa panahon ng operasyon, ang kapangyarihan ay mahusay na ipinadala sa pamamagitan ng malapit na pagpilit ng mga claws at ang nababanat na singsing. Kasabay nito, ang mahusay na kakayahang umangkop sa pagpapapangit ng nababaluktot na singsing ay ginagamit upang madaling mabayaran ang kamag-anak na offset sa pagitan ng dalawang shaft, pagkamit ng mahusay na vibration damping at buffering effect, at epektibong binabawasan ang vibration at ingay sa panahon ng operasyon ng kagamitan.

Ang Jaw/Spider flexible shaft coupling ay katangi-tanging idinisenyo, at ang mga petals ay may presyon lamang upang maiwasan ang mga baluktot na sandali, na lubos na nagpapabuti sa kapasidad at pagiging maaasahan ng pagkarga. Ito ay may mahusay na axial, radial at angular na mga kakayahan sa kompensasyon at maaaring umangkop sa iba't ibang kumplikadong kondisyon sa pagtatrabaho. Kasabay nito, ang pagkabit ay may mahusay na pagganap ng pagkakabukod ng kuryente at hindi nangangailangan ng pagpapadulas, na lubos na binabawasan ang karga ng trabaho sa pagpapanatili at maaaring gumana nang matatag sa mahabang panahon. Bilang karagdagan, mayroon itong compact na istraktura, maliit na radial na sukat, at mababang moment of inertia, na ginagawa itong partikular na angkop para sa medium at high speed, madalas na pagsisimula at paghinto, alternating forward at reverse rotation, at transmission shaft system na may mahigpit na mga kinakailangan sa pagiging maaasahan. Maging ito man ay CNC machine tools, servo motors, o precision machinery field gaya ng mga tela at packaging, maaari itong magpakita ng mahusay na performance at makapagbigay ng solidong garantiya para sa mahusay at matatag na operasyon ng iyong kagamitan.
