Name: RSK BJD Mataas na metalikang kuwintas Arc uka ball cage sabaysabay pare-pareho ang bilis unibersal CVJ pagkabit
Rating: 5 (99 reviews)

Detalye

Operating angle=18°

Pinahihintulutang pagpapalawak 士12~±35

Pag-uugnay sa flange hub

Pangunahing Pagtutukoy:

Uri	Diagram	Nominal Torque (N·m)	Pagkapagod na Torque (N·m)	Pinapayagan ang Operating Angle		Ang pagpapalawak Δ	Ang Sandali ng Inertia GD³ J × 10 ^-3 (kg·m²)
				Pinapayagan ang Operating Angle			L=500	L=1000	Bawat 100 higit pa sa haba
				Sa pag-ikot	Sa pahinga		Solid Shaft	Hollow Shaft	Solid Shaft	Hollow Shaft
BJ75D	Larawan 1	1520	588	14°	16°	±12	16.4	23.6	0.12	0.96
BJ95D	Larawan 1	2500	1127	14°	16°	±16	40	46.6	0.25	0.96
BJ125D	Larawan 1	5782	2744	16°	18°	±20	152	166	0.79	2.1
BJ150D	Larawan 1	11564	4704	16°	18°	±24	323	360	1.93	5.2
BJ175D	Larawan 2	15680	6713	16°	18°	±27	596	653	2.80	8.5
BJ200D	Larawan 2	23912	11172	16°	18°	±29	1180	1290	5.50	17.8
BJ225D	Larawan 2	29694	14700	16°	18°	±29	1960	2070	7.40	17.8
BJ250D	Larawan 2	42238	20678	18°	20°	±30	3250	3550	12.6	54
BJ300D	Larawan 2	63112	29106	18°	20°	±35	6200	6540	20.2	54

Ang pangunahing sukat:

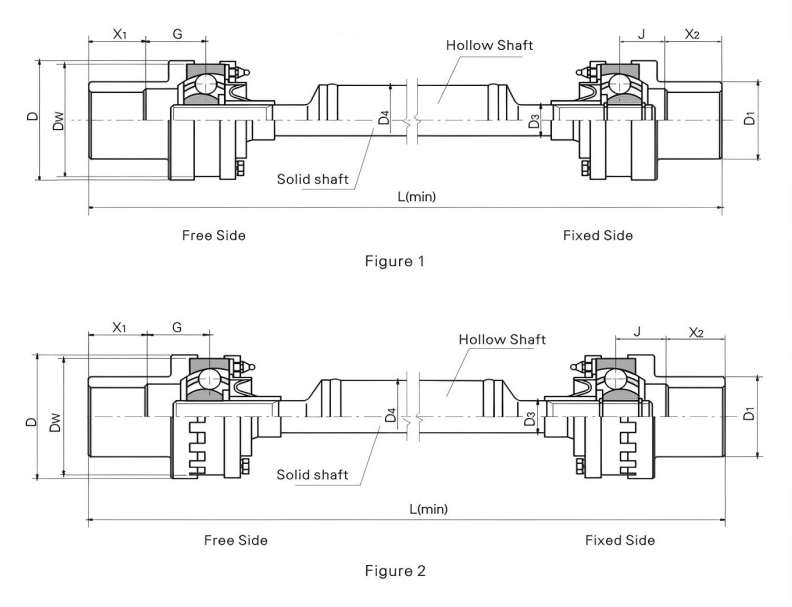

Uri	Diagram	Dw	D	D1	G	J	Solid Shaft D3	Hollow Shaft D4	L(min)
Uri	Diagram	Dw	D	D1	G	J	Solid Shaft D3	Hollow Shaft D4	Solid Shaft	Hollow Shaft
BJ75D	Larawan 1	80	85	55	38	26	22	50	280	640
BJ95D	Larawan 1	95	100	65	50	32	27.5	50	400	710
BJ125D	Larawan 1	125	130	90	62	42	36.75	60	490	840
BJ150D	Larawan 1	146	151	105	72	50	46	76	520	970
BJ175D	Larawan 2	165.1	170	120	80	60	52	89	580	1080
BJ200D	Larawan 2	190	196	140	85	65	60	102	650	1120
BJ225D	Larawan 2	212	218	160	90	70	66	102	720	1140
BJ250D	Larawan 2	230	238	180	100	80	76	140	750	1160
BJ300D	Larawan 2	266.7	273	205	115	90	84	140	830	1190

Pangungusap :X ₁ ,X ₂ ay ang mga haba ng mga dulo ng baras na pinagpasyahan ng mga customer.

Ang katangian at paggamit

Ang pagsasaayos ng distansya ng pag-install at ang axial expansion ay natanto sa pamamagitan ng sliding spline fit sa unibersal na joint.

Pangunahing ginagamit ito para sa pagmamaneho ng pinch roll, scrubbing roll sealing roll, pagtatapos ng tension roll at squeezing roll sa metalurgical equipment.

Ang sumasagisag na halimbawa:BJ125D1000

BJ: Uri ng BJ

125: Ang detalye ay 125

D: D Uri

1000: Ang haba ay1000

Paglalarawan

Ang arc groove ball cage constant speed universal coupling ay isang precision component na gumaganap ng mahalagang papel sa larangan ng modernong transmisyon sa industriya. Sa mahusay nitong pagganap at maaasahang kalidad, ito ay naging isang mainam na pagpipilian para sa maraming mga sitwasyon ng aplikasyon na may mataas na demand. ang

Ang CV Joint ay pangunahing binubuo ng mga pangunahing bahagi tulad ng ball cage na panlabas na singsing, ang hugis bituin na panloob na singsing, ang hawla at ang force transmission steel ball. Ang panlabas na singsing ng hawla ng bola at ang panloob na singsing na hugis bituin ay mahigpit na konektado sa master at slave shaft ayon sa pagkakabanggit. Ang sentro ng force transmission steel ball ay matatagpuan sa eroplanong dumadaan sa gitna ng coupling at inilalagay sa raceway na binubuo ng outer spherical grooves ng spherical outer ring at ang outer spherical grooves ng star-shaped inner ring. Ang mga sentro ng dalawang sphere ay tiyak na nag-tutugma sa gitna ng unibersal na pagkabit, at ang mga bolang bakal ay naka-install sa bintana ng hawla. Ang ganitong katangi-tanging disenyo ng istruktura ay nagsisiguro na kapag ang anggulo sa pagitan ng master at slave shafts ng coupling ay nagbabago, ang force transmission point ay palaging nasa bisector ng anggulo, at sa gayon ay napagtatanto ang pag-synchronize ng bilis sa pagitan ng master at slave shafts, na siyang pangunahing dahilan kung bakit ito ay tinatawag na synchronous constant velocity universal coupling. ang

Sa mga tuntunin ng pagganap, ang pagkabit na ito ay may maraming mga highlight. Ang pag-synchronize nito ay mahusay, na epektibong iniiwasan ang problema ng hindi matatag na operasyon ng kagamitan na dulot ng pagkakaiba sa bilis. Ito ay may malakas na buffering at vibration reduction performance, na maaaring makabuluhang bawasan ang ingay sa panahon ng proseso ng paghahatid at lumikha ng isang mas tahimik na kapaligiran para sa pagpapatakbo ng kagamitan. Bukod dito, sa ilalim ng parehong diameter ng pag-ikot at anggulo ng pagkahilig, ang kapasidad na nagdadala ng pagkarga nito ay maaaring tumaas ng 0.5-1 beses kumpara sa mga katulad na produkto, na ganap na may kakayahang magpadala ng malaking metalikang kuwintas. Sa parehong direksyon ng axial at radial, mayroon itong malaking halaga ng kompensasyon, lalo na sa direksyon ng axial, na maaaring makamit nang walang mga panlabas na spline, na lubos na pinasimple ang pangkalahatang istraktura ng kagamitan. Bilang karagdagan, ang pagkabit ay mayroon ding mga pakinabang ng istraktura ng nobela, magaan na timbang, mahusay na kakayahang maproseso, atbp., na maginhawa para sa mass production at nakakatulong upang mabawasan ang mga gastos. Kasabay nito, ito ay maaasahan sa pagpapatakbo, madaling i-assemble at i-disassemble, madaling mapanatili araw-araw, at may mahabang buhay ng serbisyo. Kung ito ay mababa ang bilis ng mabigat na pagkarga o mataas na bilis ng mga kondisyon ng paghahatid, madali itong makayanan. ang

Ang high-torque fixed ball cage type na sabaysabay na constant velocity universal coupling ay malawakang ginagamit sa maraming industriya tulad ng metalurhiya, pagmimina, engineering machinery, petrochemicals, atbp. Sa malakihang steel rolling equipment sa industriyang metalurhiko, maaari itong stably magpadala ng malaking torque upang matiyak ang kahusayan at katumpakan ng proseso ng pag-roll ng bakal; sa mga kagamitan sa paghuhukay at transportasyon ng makinarya sa pagmimina, maaari itong umangkop sa mga kumplikadong kondisyon sa pagtatrabaho upang matiyak ang matatag at maaasahang paghahatid ng kuryente; sa mga operasyon ng pag-aangat at paghuhukay ng makinarya ng engineering, nagbibigay ito ng malakas na suporta para sa malakas na output ng kuryente ng kagamitan; sa malakihang kagamitan sa paghahalo at paghahatid sa industriya ng petrochemical, gumaganap ito ng mahalagang papel sa paghahatid.
