Name: RSK-UL type gulong coupling high-flexibility maintenance-free low-speed flexible coupling
Rating: 5 (99 reviews)

Detalye

Ang RSK-UL type Tire Coupling ay isang high-flexibility, flexible coupling na walang maintenance. Ang pangunahing bahagi nito ay isang hugis gulong elastomer na gawa sa goma o polyurethane, na konektado sa dalawang metal flange halves sa pamamagitan ng bolts. Nakakakuha ito ng makabuluhang kompensasyon sa displacement at malakas na cushioning at vibration damping sa pamamagitan ng radial compression at shear deformation ng elastomer. Ito ay angkop para sa medium-to low-speed transmission application gaya ng mga conveyor, fan, at pump set na nangangailangan ng vibration isolation at misalignment compensation.

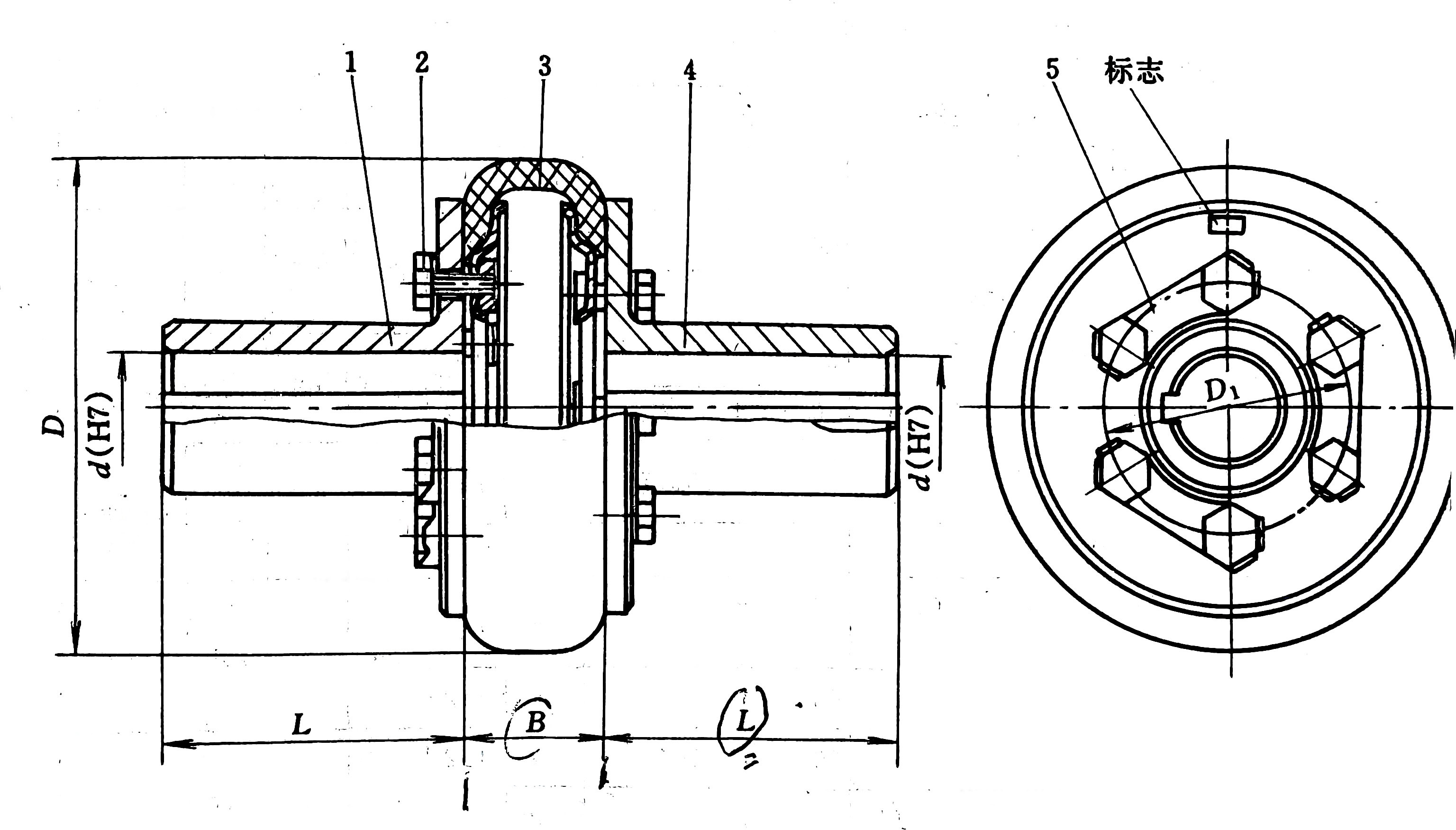

Modelo	Nominal Torque /N·m	Agad na Maximum Torque Tmax /N·m	Pinahihintulutan Paikot-ikot Bilis [n]		Diameter ng butas ng baras d(H7)		Haba ng butas ng baras L		D	B		sandali Ng Inertia I	Timbang m / kg
			bakal	bakal	bakal	bakal	J, J₁ -hugis	Hugis Y
UL1	10	31.5	5000	3500	11	11	22	25	80	20	42	0.0003	0.7
					12, 14	12, 14	27	32
					16, 18	16	30	42
UL2	25	80		3000	14	14	27	32	100	26	51	0.0008	1.2
					16, 18、19	16, 18、19	30	42
					20, 22	20	38	52
UL3	63	180	4300		18, 19	18, 19	30	42	120	32	62	0.0022	1.8
					20, 22、24	20, 22	38	52
					25		44
UL4	100	315	4500		20, 22、24	20, 22、24	38	52	140	38	69	0.0044	3
					25, 28	25	44	62
					30		60
UL5	160	500	4000		24	24	38	52	160	45	80	0.0084	4.6
					25, 28	25, 28	44	62
					30, 32, 35	30	60	82
UL6	250	710	3600	2500	28	28	44	62	180	50	90	0.0164	7.1
					30, 32, 35、38	30, 32, 35	60	82
					40		84	112
UL7	315	900	3200		32, 35, 38	32, 35, 38	60	82	200	56	104	0.029	10.9
					40, 42, 45, 48	40, 42	84	112
UL8	400	1250	3000	2000	38	38	60	82	220	63	110	0.0448	13
					40, 42, 45, 48、50	40, 42、45	84	112
UL9	630	1800	2800		42, 45, 48, 50, 55, 56	42, 45, 48, 50, 55	84	112	250	71	130	0.0898	20
					60		107
UL10	800	2240	2400	1600	45,48,50,55,56	45,48,50,55,56	84	112	280	80	148	0.1596	30.6
					60, 63	60, 63	107	142
UL11	1000	2500	2100		50,55,56*	50,55,56*	84	112	320	90	165	0.2792	39
					60, 63、65、70、71、75	60, 63、65	107	142
UL12	1600	4000	2000		55,56	55,56	84	112	360	100	188	0.5356	59
					60, 63、65、70、71、75	60, 63、65、70、71、75	107	142
					80, 85	80	132	172
UL13	2500	6300	1800		63,65,70,71,75*	63,65,70,71,75*	107	142	400	110	210	0.896	81
					80, 85、90、95	80, 85、90、95	132	172
UL14	4000	10000	1600	1400	75*	75*	107	142	480	130	254	2.2616	145
					80、85,90,95	80、85,90,95	132	172
					100, 110	100, 110	167	212
UL15	6300	14000	1200	1120	85,90,95*	90, 95	132	172	560	150	300	4.6456	222
					100,110,120,125,	100,110,120,125	167	212
UL16	10000	20000	1000	1000	100,110,120,125	100,110,120,125			630	180	335	8.0924	302
					130, 140	130, 140	202	252
UL17	16000	31500	900	850			167	212	750	210	405	20.0176	561
							202	252
					160*	160*	242	302
UL18	25000	59000	800	750			202	252	900	250	490	43.053	818
							242	302

Paglalarawan

Ang aming hindi tinatagusan ng tubig at dustproof na pagkakabit ng gulong ay idinisenyo upang makayanan ang malupit na kapaligiran sa pagtatrabaho at maaari pa ring gumana nang matatag sa ilalim ng malupit na mga kondisyon tulad ng halumigmig at alikabok. Gumagamit ito ng mga espesyal na proseso at materyales upang epektibong maiwasan ang pagpasok ng tubig at alikabok, matiyak na ang panloob na istraktura ay hindi kinakalawang, at lubos na mapalawak ang buhay ng serbisyo. ang

Ang pagkabit ay umaasa sa mataas na nababanat na singsing ng gulong upang magpadala ng metalikang kuwintas, na mahusay na makakabawi para sa axial, radial at angular displacement sa pagitan ng dalawang shaft, at may malakas na kakayahang umangkop sa mga error sa pag-install ng kagamitan at pag-aalis ng baras sa panahon ng operasyon. Ang mahusay na pagganap ng buffering at shock absorption nito ay maaaring makabuluhang bawasan ang epekto at panginginig ng boses ng kagamitan sa panahon ng operasyon, tiyakin ang maayos na operasyon ng kagamitan, bawasan ang pagkasira ng mga bahagi, at sa gayon ay mabawasan ang mga gastos sa pagpapanatili. Kasabay nito, ang tampok na ito ay maaari ring epektibong mabawasan ang kasalukuyang peak sa panahon ng pagpapatakbo ng kagamitan. Kung ikukumpara sa iba pang mga coupling, ang pagbawas ay maaaring hanggang sa 50%, na tumutulong upang makatipid ng enerhiya at maprotektahan ang sistema ng kuryente. ang

Sa mga tuntunin ng structural design, ito ay simple at compact, hindi nangangailangan ng lubrication, at iniiwasan ang polusyon at mga problema sa pagpapanatili na dulot ng lubricant leakage. Ang pang-araw-araw na pagpupulong at pag-disassembly at pagpapanatili ay madali at maginhawa. Matapos ang pangunahing axis ng makina ay nakahanay nang isang beses, ang pangunahing makina ay hindi kailangang ilipat kapag pinapalitan ang nababanat na elemento. Ang operasyon ay maaaring makumpleto nang mabilis, makatipid ng maraming oras at lakas-tao.

Ang coupling na ito ay malawakang ginagamit sa pagmimina, metalurhiya, tela, water pump at iba pang mga industriya, at maaaring gumana nang matatag sa hanay ng temperatura na -20 ℃ hanggang 80 ℃. Kahit na sa malakas na epekto ng kapaligiran ng mga kagamitan sa pagmimina, ang maalikabok na kapaligiran ng mga pagawaan ng tela, o ang pangmatagalang mahalumigmig na lugar ng pagtatrabaho ng mga water pump, maaari itong magpakita ng maaasahang pagganap at magbigay ng matatag na garantiya para sa mahusay na operasyon ng kagamitan.
