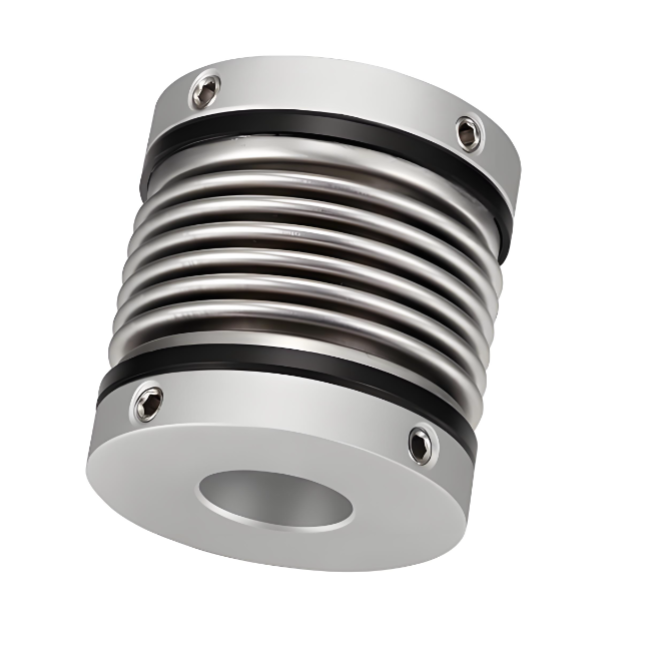

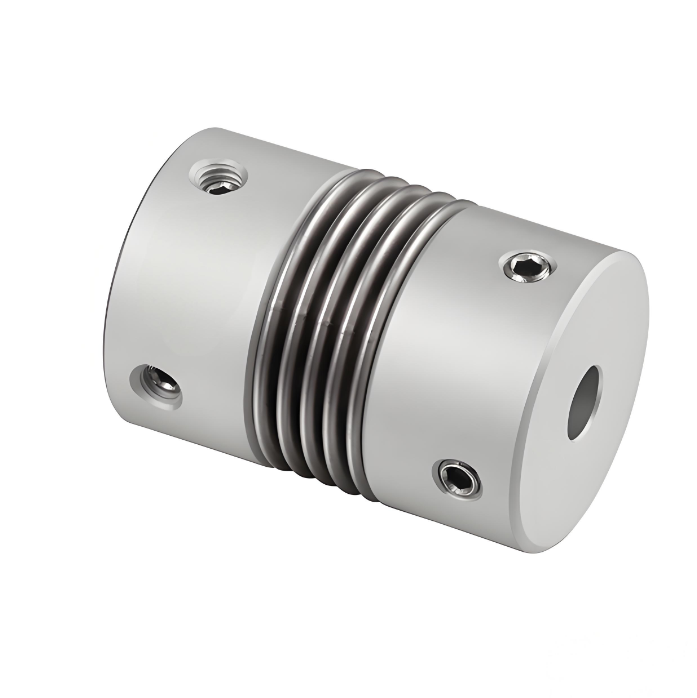

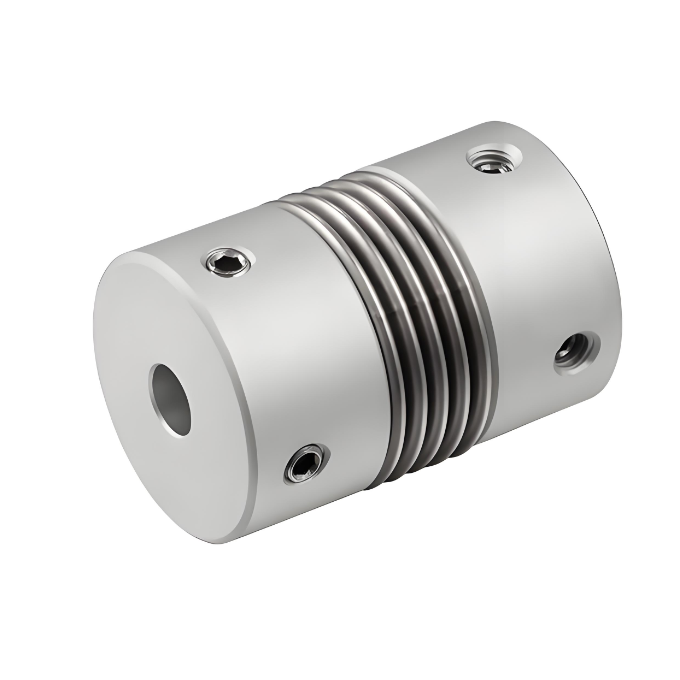

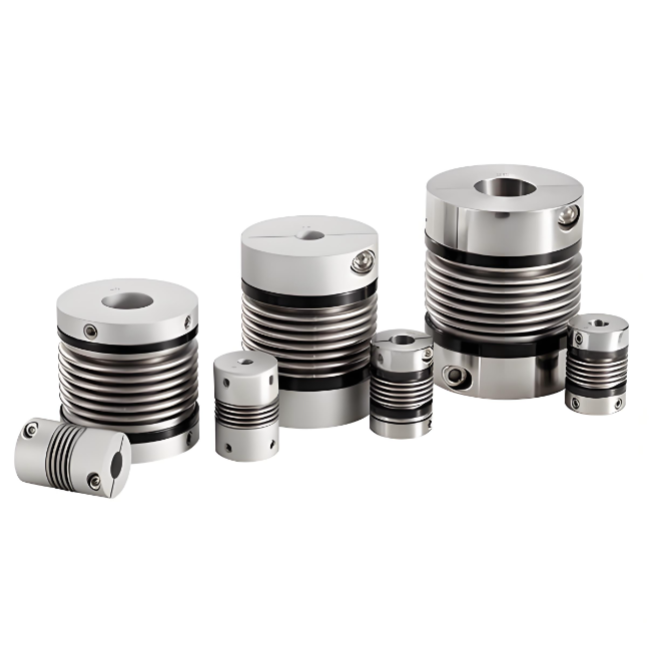

RSK-CPR Aluminum Alloy Bellows Couplings Positioning Uri ng tornilyo ay nagbibigay ng mas epektibong radial angular at axial deviations

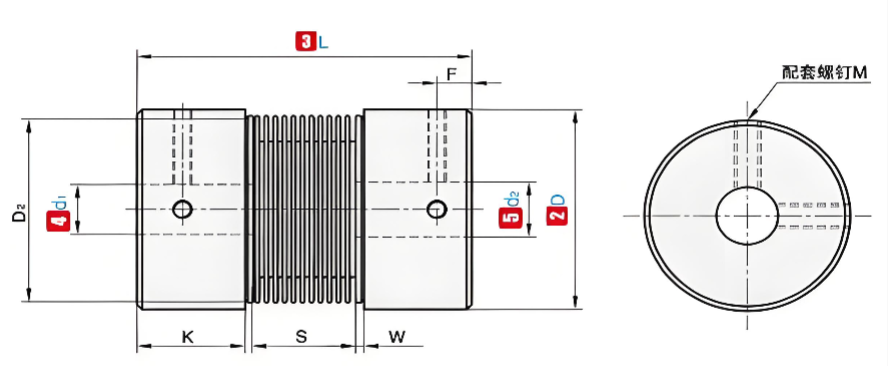

P/N

ΦD

L

Karaniwang Inner Diameter(mm)

K

W

S

D₂

F

M

Paninikip ng metalikang kuwintas (N.m)

RSK-CPR

16

27

4-5-6-6.35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6.35-7-8-9-9.525

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6.35-7-8-9-9.525-10-11-12

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6.35-7-8-9-9.525-10-12

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

40

51

8-9-9.525-10-11-12-12.7-14-15-16-17-18-19-20

9.5

6

20

34.5

5.5

M5

5

Tandaan: Ang mga panloob na butas sa magkabilang dulo ng coupling ay maaaring malayang pagsamahin sa pinakamababa at maximum na panloob na diameters. Ang mga sukat ng panloob na diameter na minarkahan sa talahanayan ay para sa sanggunian lamang. Ang diameter ng butas na kinakailangan ng customer ay para sa sanggunian lamang. Para sa diameter ng butas na kailangan ng customer, mangyaring makipag-ugnayan sa amin.

P/N

ΦD

L

Rating torque(N.m)

Payagan ang bias(mm)

Payagan ang pagtabingi(∠°)

Payagan ang axial deviation(mm)

Payagan ang RPM

Static torsional stiffness(N.m/rad)

Moment of inertia(N.m)

Timbang(g)

RSK-CPR

16

27

0.8

0.1

2

0.3

-1.0

20000

150

7.9X10⁻⁷

8

20

32

1.5

0.1

2

0.3

-1.0

18000

220

2.0X10⁻⁶

13

22.5

34

1.8

0.15

2

0.3

-1.0

16000

300

6.2X10⁻⁶

22

25

37

2.0

0.15

2

0.5

-1.3

15000

330

6.7X10⁻⁶

30

32

42

2.5

0.2

2

0.5

-1.3

11000

490

2.0X10⁻⁵

53

40

51

10

0.2

2

0.5

-1.3

10000

530

2.1X10⁻⁵

85

Tandaan: Ang nasa itaas na inertial torque at mga teknikal na parameter ay sinusukat ng pamantayan ng maximum na siwang. Ang pinakamataas na na-rate na halaga ng torque ay nauugnay sa tibay ng mismong pagkabit. Kung mas malaki ang panlabas na diameter, mas malaki ang puwersa, at mas maliit ang panlabas na diameter, mas mataas ang pinapayagang bilis.
