Mga Tagubilin sa Pag-install ng RSK Grid couplings

Ang pagganap ng pagkabit Ang mga Grid coupling ay idinisenyo upang gumana sa alinman sa pahalang o patayong posisyon nang walang pagbabago.

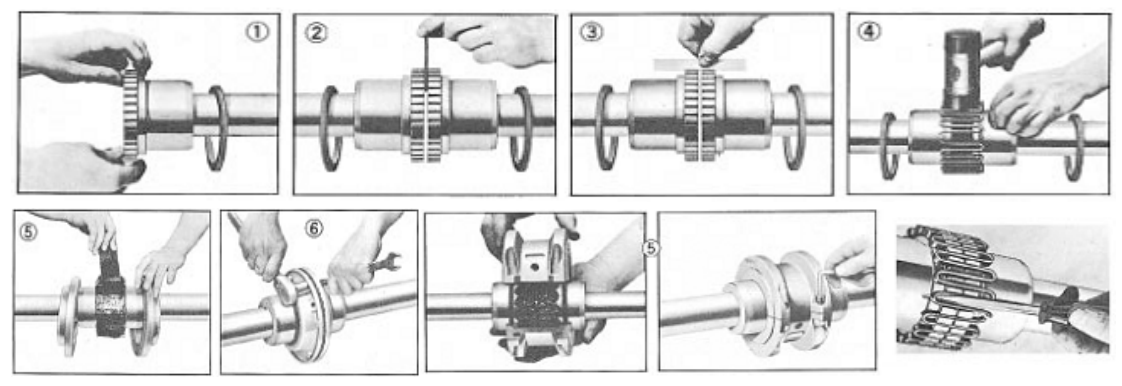

1.Mount Seals at Hubs
Linisin ang lahat ng bahagi ng metal gamit ang nonflammable solvent at suriin ang mga hub, shaft at keyway kung may burr. Bahagyang lagyan ng grasa ang mga seal at ilagay sa mga baras, bago i-mount ang mga hub. I-mount ang mga hub sa kani-kanilang mga shaft upang ang mukha ng hub ay mapula sa dulo ng mga shaft nito maliban kung ipinahiwatig. Higpitan ang mga turnilyo kapag nilagyan.

2.Gap at Angular Alignment

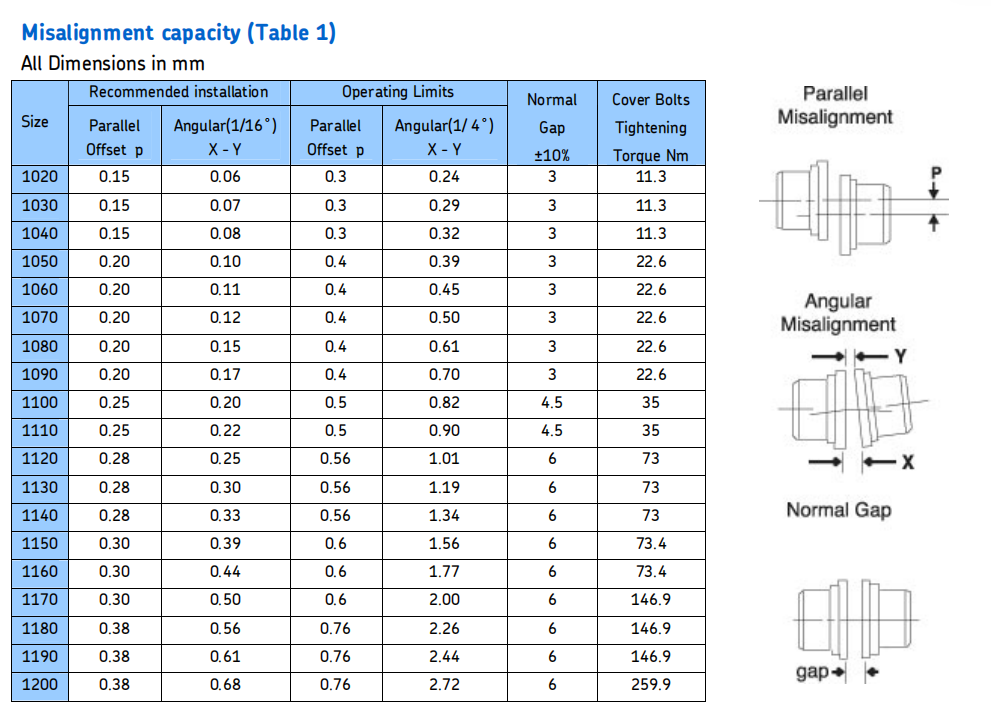

Gamit ang spacer bar na katumbas ng kapal sa puwang na tinukoy sa Talahanayan 1. Ipasok ang bar tulad ng ipinapakita sa fig sa parehong lalim sa pagitan ng 90° at sukatin ang clearance sa pagitan ng bar at hub face na may mga feeler. Ang pagkakaiba sa minimum at maximum na mga sukat ay hindi dapat lumampas sa mga limitasyon ng angular na tinukoy sa Talahanayan 1

3. Offset Alignment
I-align upang ang isang tuwid na gilid ay nakapatong nang parisukat (o sa loob ng mga limitasyon na tinukoy sa Talahanayan 2) sa parehong mga hub at gayundin sa 90° na pagitan. Ang clearance ay hindi dapat lumampas sa mga limitasyon ng Parallel Offset installation na tinukoy sa Talahanayan 1. Higpitan ang lahat ng bolts ng pundasyon at ulitin ang Hakbang 2 at3. I-realign ang pagkakabit kung kinakailangan.

4. Ipasok ang Grid
Pack gap at grooves na may tinukoy na lubricant bago ipasok ang grid. Ayusin ang Grid sa parehong direksyon; titiyakin nito ang tamang pakikipag-ugnay sa grid na may hindi umiikot na pin sa mga bahagi ng takip. Bahagyang ikalat ang grid upang madaanan ang mga ngipin ng pagkakabit at upuan gamit ang malambot na maso.

5. Pack na may Grasa at Magtipon ng mga Cover
I-pack ang mga puwang sa pagitan at sa paligid ng grid ng mas maraming pampadulas hangga't maaari at punasan ang labis na flush sa tuktok ng grid. Ilagay ang mga seal sa mga hub upang ihanay ang mga uka sa takip. Iposisyon ang mga gasket sa flange ng kalahating bahagi ng ibabang takip at buuin ang mga takip upang ang mga marka ng pagtutugma ay nasa magkabilang panig. Itulak ang mga gasket hanggang sa huminto ang mga ito laban sa mga seal at i-secure ang mga bahagi ng takip gamit ang mga fastener, higpitan sa torque na tinukoy sa Table. Tiyaking nananatili sa posisyon ang mga gasket habang hinihigpitan ang mga fastener.
