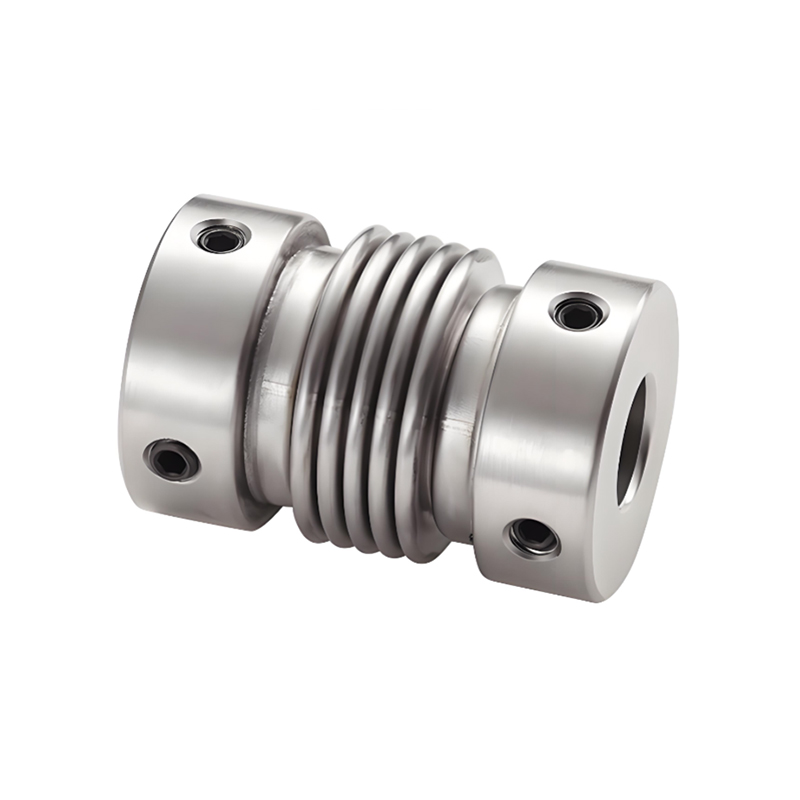

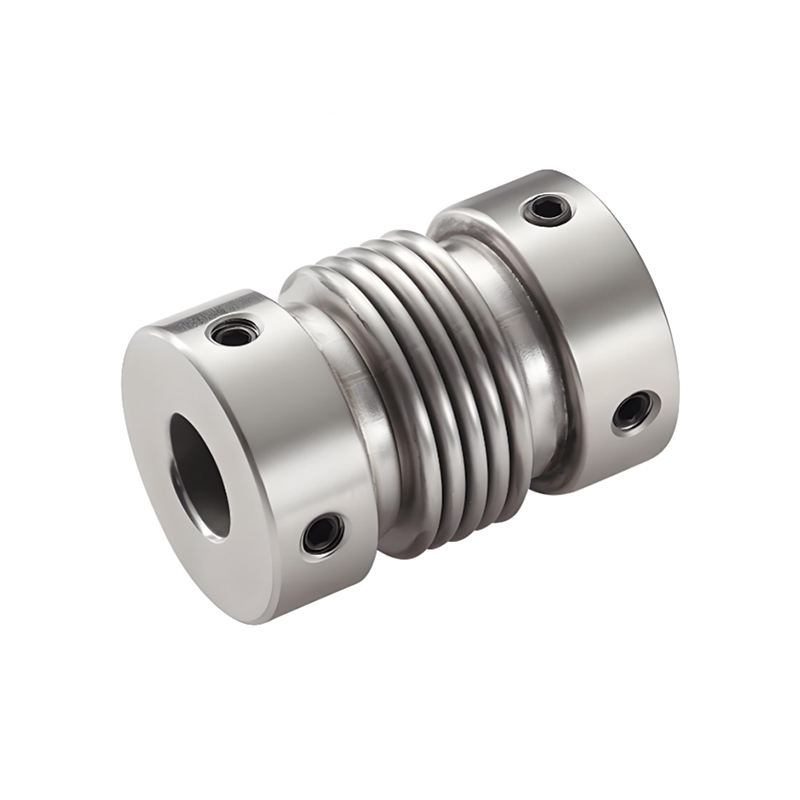

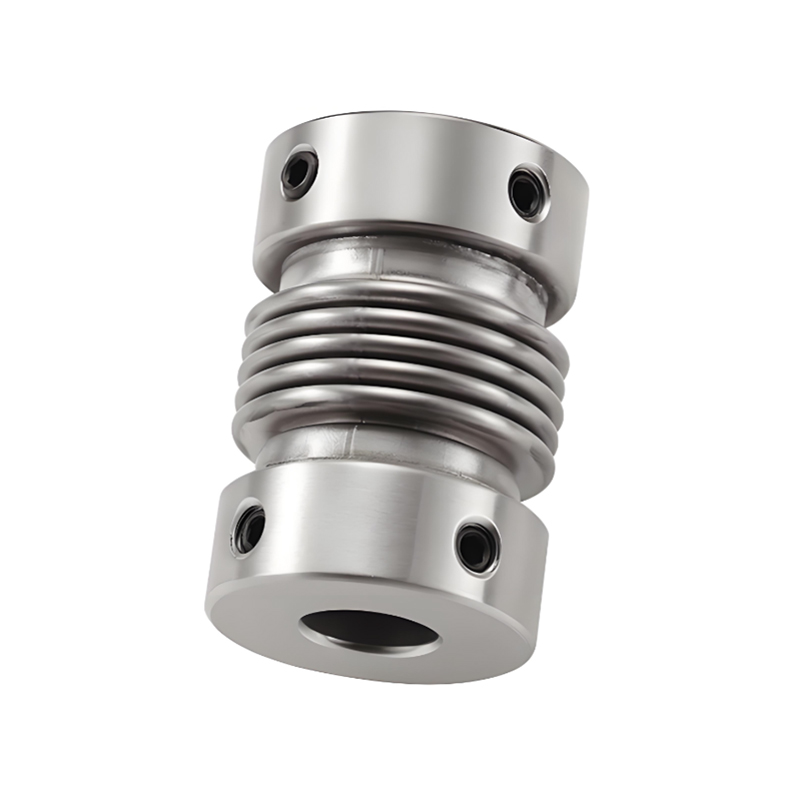

Name: RSK-CPRG Magandang Corrosion Resistance Stainless Steel Bellows Couplings Positioning Screw
Rating: 5 (99 reviews)

RSK-CPRG Magandang Corrosion Resistance Stainless Steel Bellows Couplings Positioning Screw

Makipag-ugnayan sa Amin

Detalye

> Ang kabuuan ay gawa sa hindi kinakalawang na asero, na may mahusay na pagtutol sa kaagnasan

> Laser welding sa pagitan ng bellows at shaft sleeve, zero rotation clearance, angkop para sa forward at reverse

> Ang istraktura ng bubulusan ay nagbibigay ng mas epektibong radial, angular at axial deviations

> Paraan ng paghihigpit ng pagpoposisyon ng turnilyo

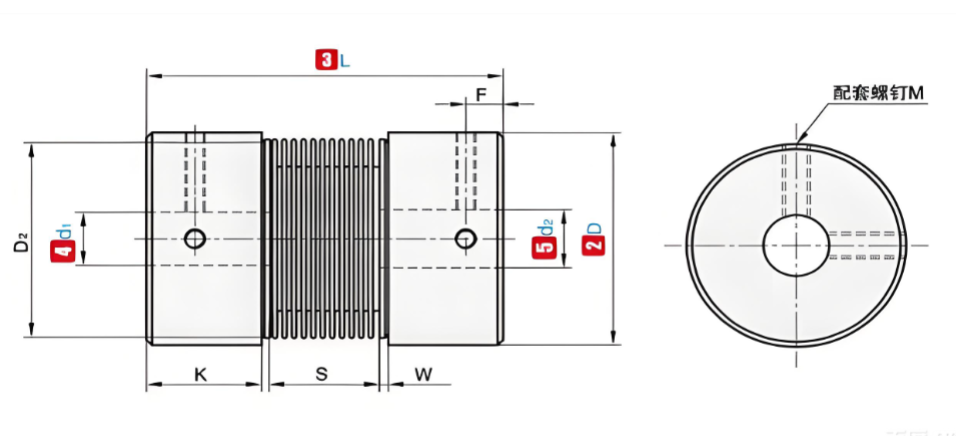

P/N	ΦD	L	Karaniwang Inner Diameter(mm)	K	W	S	D₂	F	M	Paninikip ng metalikang kuwintas (N.m)
RSK-CPRG	16	27	4-5-6-6.35-7-8	7.5	2	8	13.5	3	M3	1.2
	20	32	5-6-6.35-7-8-9-9.525-10	7.2	2.8	12	18	3.5	M3	1.2
	22.5	34	5-6-6.35-7-8-9-9.525-10	8.05	2.8	12.3	20.2	3.6	M4	2.5
	25	37	6-6.35-7-8-9-9.525-10	9.5	3	12	20.2	4.5	M4	2.5
	32	42	8-9-9.525-10-11-12-12.7-14-15	8	4	18	27.2	4.5	M5	5
Tandaan: Ang mga panloob na butas sa magkabilang dulo ng coupling ay maaaring malayang pagsamahin sa pinakamababa at maximum na panloob na diameters. Ang mga sukat ng panloob na diameter na minarkahan sa talahanayan ay para sa sanggunian lamang. Ang diameter ng butas na kinakailangan ng customer ay para sa sanggunian lamang. Para sa diameter ng butas na kailangan ng customer, mangyaring makipag-ugnayan sa amin.

P/N	ΦD	L	Rating torque(N.m)	Payagan ang bias(mm)	Payagan ang pagtabingi(∠°)	Payagan ang axial deviation(mm)	Payagan ang RPM	Static torsional stiffness(N.m/rad)	Moment of inertia(N.m)	Timbang(g)
RSK-CPRG	16	27	1.2	0.1	2	0.3 -0.1	16000	150	7.9X10⁻⁷	22
	20	32	2.2	0.1	2	0.3 -0.1	13000	220	2.0X10⁻⁶	36
	22.5	34	2.7	0.15	2	0.3 -0.1	12000	300	6.2X10⁻⁶	54
	25	37	3	0.15	2	0.5 -1.3	11000	330	6.7X10⁻⁶	73
	32	42	3.7	0.2	2	0.5 -1.3	10000	490	2.0X10⁻⁵	128
Tandaan: Ang nasa itaas na inertial torque at mga teknikal na parameter ay sinusukat ng pamantayan ng maximum na siwang. Ang pinakamataas na na-rate na halaga ng torque ay nauugnay sa tibay ng mismong pagkabit. Kung mas malaki ang panlabas na diameter, mas malaki ang puwersa, at mas maliit ang panlabas na diameter, mas mataas ang pinapayagang bilis.

Paglalarawan

Ang coupling ay pangunahing binubuo ng dalawang high-strength stainless steel hubs at isang thin-walled stainless steel bellows sa gitna. Ang natatanging istraktura ng bellows ay hindi lamang epektibong makakabawi para sa radial, angular at axial deviations sa pagitan ng dalawang shaft, na tinitiyak ang maayos at tumpak na paghahatid ng kuryente kapag may error sa pag-install o shaft displacement sa panahon ng operasyon ng kagamitan, ngunit sumisipsip din ng vibration, bawasan ang ingay sa operasyon ng kagamitan, at pahabain ang pangkalahatang buhay ng serbisyo. ang

Sa mga tuntunin ng materyal, ang mataas na kalidad na hindi kinakalawang na asero ay pinili upang bigyan ang pagkabit ng mahusay na mga katangian na lumalaban sa langis at lumalaban sa kaagnasan, nang walang takot sa lahat ng uri ng pagguho ng langis at kemikal na media, at angkop para sa pagproseso ng pagkain, industriya ng kemikal, parmasyutiko at iba pang mga industriya na may napakataas na mga kinakailangan para sa kalinisan at paglaban sa kaagnasan. Ang espesyal na disenyo ng sealing ay higit na humaharang sa pagpasok ng mga panlabas na dumi at tinitiyak ang matatag na operasyon ng panloob na istraktura ng katumpakan. ang

Ito ay may mga katangian na walang gap at mataas na sensitivity, maaaring tumpak na magpadala ng metalikang kuwintas, malakas na torsional rigidity, pare-pareho ang clockwise at counterclockwise na mga katangian ng pag-ikot, mataas na katumpakan ng paghahatid, at maaaring matugunan ang mga kinakailangan sa operasyon ng high-precision na kagamitan. Mayroong iba't ibang paraan ng pag-install, kabilang ang top screw fixing type, clamp fixing type, at expansion sleeve fixing type, na maginhawa para sa mga user na flexible na pumili ayon sa aktwal na mga kondisyon sa pagtatrabaho, at ang pag-install ay simple at mabilis. Ang tampok na walang maintenance ay lubos na nakakabawas sa pagpapatakbo ng kagamitan at mga gastos sa pagpapanatili at nagpapabuti ng kahusayan sa produksyon. Isa man itong high-precision CNC machine tool o isang automated production line na may napakataas na kinakailangan sa stability, ang coupling na ito ay maaaring magpakita ng mahusay na performance at magbigay ng solidong garantiya para sa stable na operasyon ng equipment.
