Pagtutukoy

Pangunahing Katangian:

Simpleng Istraktura, Mababang Gastos

Mababang gastos sa paggawa at presyo

Walang Lubrication na Kinakailangan, Madaling Pagpapanatili

Nagtataglay ng Ilang Kakayahang Kompensasyon at Pagbabad

Madaling Pag-install

Ang goma na nababanat na bush ay maaaring magbigay ng isang antas ng pagkakabukod ng kuryente

Mga Patlang ng Pangunahing Application:

Mga koneksyon sa pagitan ng mga motor at hinimok na makina sa mga fan, pump, at iba pang pangkalahatang makinarya (pinakakaraniwan)

Mga light conveyor, mixer, makinarya sa agrikultura

Small-to-medium compressor, generator set

Iba't ibang magaan na pang-industriyang makinarya kung saan ang gastos ay isang sensitibong salik

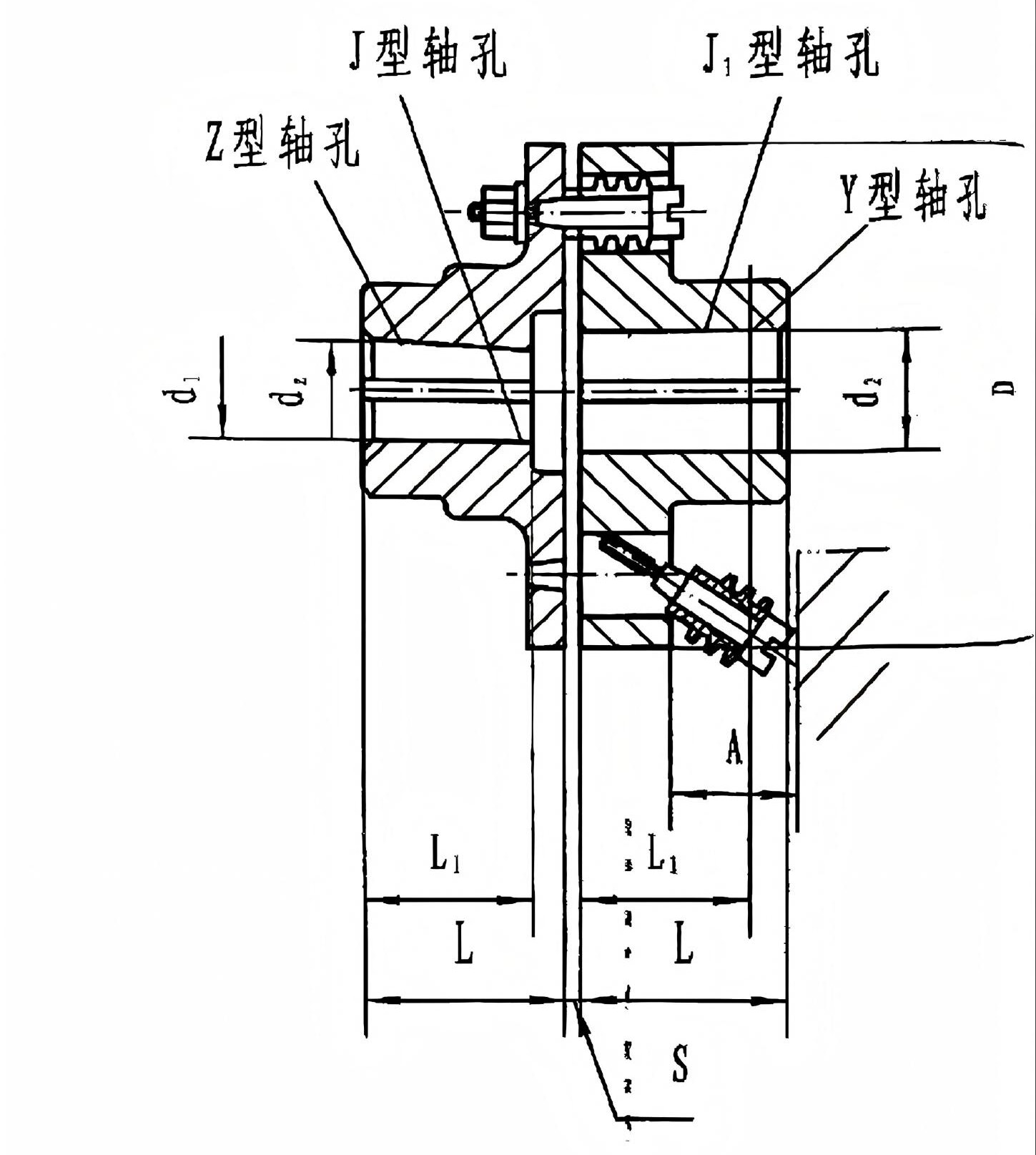

Modelo	Nominal Torque (N·m)	Pinahihintulutan bilis ng pag-ikot (rpm)		diameter ng butas ng baras (mm) d₁,d₂,dz		Haba ng butas ng baras (mm)			D	A	S	Pinahihintulutan kabayaran halaga		timbang (kg)	Sandali ng Inertia (kg.m ² )
						Hugis Y	J, J, Z na hugis					Radial (mm)	anggulo direksyon
		bakal	bakal	bakal	bakal	L	L₁	L		(mm)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10, 11	10, 11	25	17	—
				12	12, 14	32	20	—
RSK-LT2	16	5500	7600	12, 14	12, 14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16, 18, 19	42	30	42
RSK-LT3	31.5	4700	6300	16, 18, 19	16, 18, 19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20, 22	52	38	52
RSK-LT4	63	4200	5700	20, 22、24	20, 22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25, 28	62	44	62
RSK-LT5	125	3600	4600	25, 28	25, 28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30, 32	30, 32、35	82	60	82
RSK-LT6	250	3300	3800	30, 35, 38	32, 35, 38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40, 42	112	84	12
RSK-LT7	500	2800	3600	40, 42、45	40, 42、45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45, 48, 50, 55	45, 48, 50, 55、56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60, 63	142	107	142
RSK-LT9	1000	2100	2850	50, 55, 56	50, 55, 56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60, 63	60, 63、65、70、71	142	107	42
RSK-LT10	2000	1700	2300	63, 65, 70, 71, 75	63, 65, 70, 71, 75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80, 85	80, 85、90、95	172	132	172
RSK-LT11	4000	1350	1800	80, 85、90、95	80, 85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100, 110	100, 110	212	167	212
RSK-LT12	8000	1100	1450	100, 110、120、125	100, 110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120, 125	120, 125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130, 140, 150	130, 140, 150	252	202	252
				160	160, 170	302	242	302

Ilarawan

Ito ay isang non-metallic flexible element coupling na nagpapadala ng torque sa pamamagitan ng mga pin at elastic bushings.

Ang pangunahing prinsipyo ng pagtatrabaho nito ay gumagamit ng compressive deformation ng rubber (o polyurethane) elastic bushings upang magpadala ng torque, at ginagamit ang elasticity nito para mabayaran ang misalignment, absorb ng vibration, at shock. Sa simpleng istraktura nito, isa ito sa pinakamalawak na ginagamit na mga coupling sa larangan ng small-to-medium power, medium-to-low speed transmission, kadalasang tinutukoy bilang "Standard Coupling."

Ang istraktura ng Type LT coupling ay napaka-simple, na binubuo pangunahin ng mga sumusunod na sangkap:

Dalawang Half-Couplings: Karaniwang gawa sa cast iron (HT200) o cast steel (ZG270-500), na kahawig ng mga flanges na may singsing na pin hole sa paligid ng periphery.

Elastic Bush (Bushing): Ang pangunahing bahagi. Karaniwang gawa sa goma o polyurethane, ito ay isang cylindrical na hugis na may flange. Ito ay naka-install sa mga butas ng pin ng hinimok na half-coupling. Ang pin ay dumadaan sa gitnang butas ng nababanat na bush, at sa gayon ay nababaluktot na kumokonekta sa dalawang kalahating coupling.

Retainer Plate (Opsyonal): Ginagamit upang i-secure nang aksial ang nababanat na mga palumpong at maiwasan ang pagkalagas ng mga ito.

Pagganap ng istruktura:

Dahil sa agwat sa pagitan ng nababanat na manggas at ng pabilog na butas sa flange ng kalahating pagkabit, pati na rin ang pagpapapangit ng nababanat na manggas, ang pagkabit ay may isang tiyak na antas ng kabayaran para sa kamag-anak na pag-aalis at pagganap ng shock absorption.

Pangunahing Katangian:

Simpleng Istraktura, Mababang Gastos

Ilang bahagi, mature na proseso ng pagmamanupaktura, napakababang gastos sa pagmamanupaktura at presyo, na nag-aalok ng natitirang ekonomiya.

Walang Lubrication na Kinakailangan, Madaling Pagpapanatili

Hindi naglalaman ng mga pares ng friction na may kamag-anak na pag-slide, hindi nangangailangan ng pagdaragdag ng langis o grasa, na kwalipikado bilang isang walang maintenance na coupling (nangangailangan lamang ng pana-panahong inspeksyon).

Nagtataglay ng Ilang Kakayahang Kompensasyon at Pagbabad

Madaling Pag-install

Ang goma nababanat na bush ay maaaring magbigay ng isang antas ng pagkakabukod ng kuryente

Mga Patlang ng Pangunahing Application:

Ang uri ng LT ay isang classic na "General-Purpose Economical" coupling, na angkop para sa mga hindi hinihingi na application na may mababang mga kinakailangan para sa katumpakan ng transmission at dynamic na performance, katamtamang kapangyarihan, at medyo malinis na kapaligiran, gaya ng:

Mga koneksyon sa pagitan ng mga motor at pinapatakbong makina sa mga fan, pump, at iba pang pangkalahatang makinarya (pinakakaraniwan).

Mga light conveyor, mixer, makinarya sa agrikultura.

Mga small-to-medium compressor, generator set.

Iba't ibang magaan na makinang pang-industriya kung saan ang gastos ay isang sensitibong salik.
