Pagtutukoy

Ang RSK-TGL nylon internal gear ring drum gear coupling ay isang magaan at mababang ingay na bahagi ng koneksyon sa transmission. Ang pangunahing tampok nito ay ang paggamit ng isang high-strength na nylon na materyal upang mabuo ang panloob na gear ring, na nagme-meshes na may hugis-drum na panlabas na manggas ng gear. Nag-aalok ito ng mahusay na shock absorption, vibration damping, at electrical insulation properties, na ginagawa itong angkop para sa mga precision transmission application na may maliit hanggang katamtamang torque na kinakailangan, kung saan kailangan ang vibration suppression at proteksyon laban sa electrical corrosion.

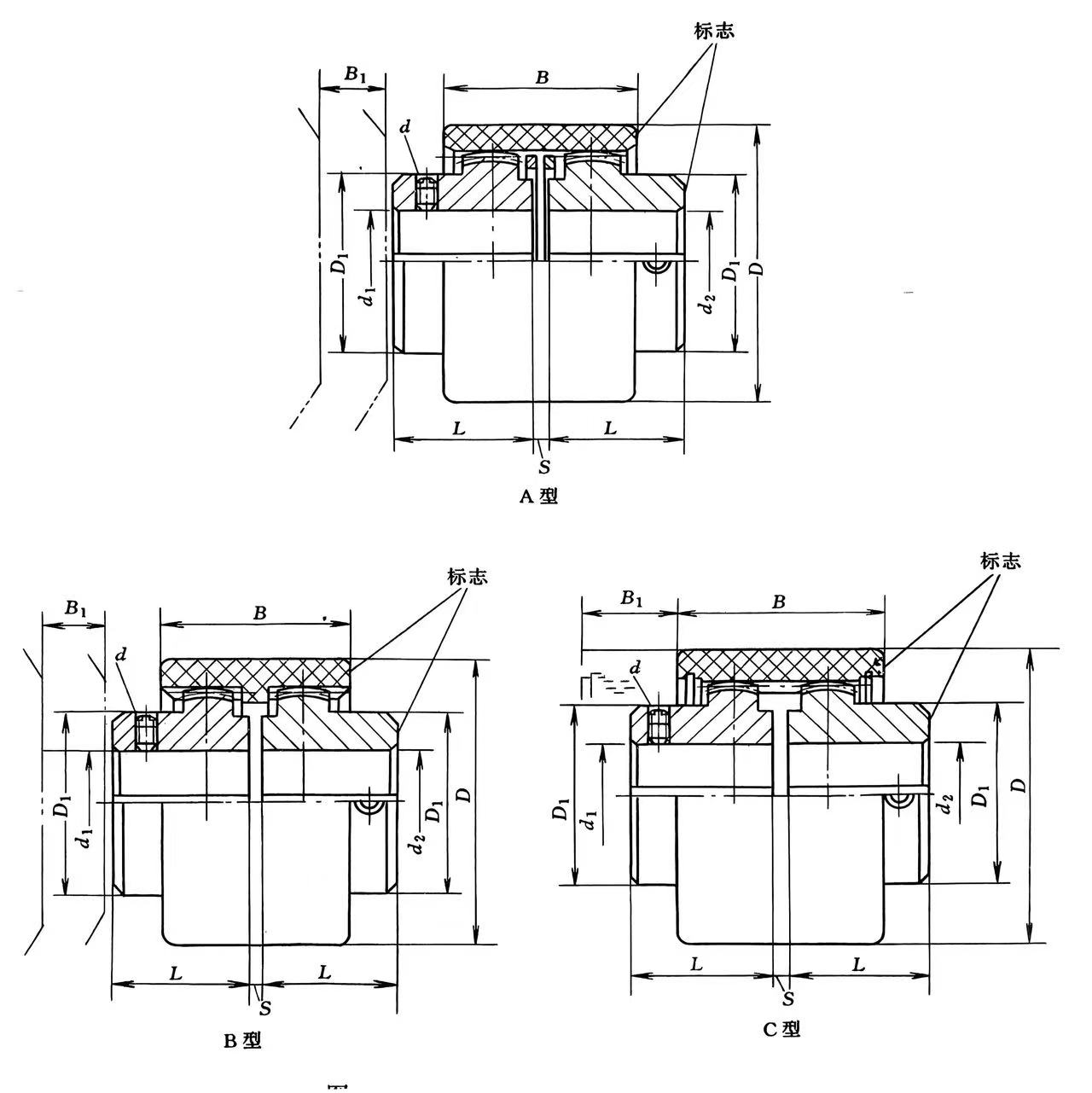

Modelo	Nominal Torque /N·m	Pinahihintulutang Pag-ikot Bilis [n]	Diameter ng butas ng baras	butas ng baras Ang haba L	D			B				S	d	Timbang		Sandali ng Inertia I
					A, hugis-B	C-shaped		A, hugis-B	C-shaped	A, hugis-B	C-shaped
														A-shaped B-hugis	C-shaped	A-shaped B-hugis	C-shaped
TGLA1 TGLB1	10	10000	6, 7	16	40	--	25	38	--	17	--	4	--	0.2	--	0.00003	--
			8, 9	20									M5
			10, 11	22
			12, 14	27
TGLA2 TGLB2	16	9000	8, 9	20	48	--	32	38	--	17	--	4	M5	0.278	--	0.00006	--
			10, 11	22
			12, 14	27
			16, 18, 19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10, 11	22	56	58	36	42	52	19		4	M5	0.482	0.533	0.00012	0.00015
			12, 14	27							24
			16, 18, 19	30
			20, 22, 24	38
TGLA4 TGLB4 TGLC4	45	8000	12, 14	27	66	70	45	46	--	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16, 18, 19	30					56
			20, 22, 24	38
			25, 28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	--	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16, 18, 19	30					58
			20, 22, 24	38
			25, 28	44
			30, 32	60
TGLA6 TGLB6 TGLC6	80	6700	16, 18, 19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20, 22, 24	38
			25, 28	44
			30, 32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20, 22, 24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25, 28	44
			30, 32、35、38	60
			40, 42	84
TGLA8 TGLB8 TGLC8	140	5600	22, 24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25, 28	44
			30, 32、35、38	60
			40, 42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25, 28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30, 32、35、38	60
			40, 42、45、48、 50, 55, 56	84
			60, 63, 65, 70	107
TGLA10 TGLB10 TGLC10	710	3150	30, 32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40, 42、45、48、 50, 55, 56	84
			60, 63, 65, 70、 71, 75	107
			80, 85	132
TGLA11 TGLB11 TGLC11	1250	3000	40, 42、45、48、 50, 55, 56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100, 110	167
TGLA12 TGLB12 TGLC12	2500	2120	50, 55, 56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100, 110、120、125	167

Ilarawan

Ang gear coupling ay isang high-torque mechanical connector para sa mga non-collinear shaft, na gumagamit ng internal/external na mga ngipin sa mga manggas upang magpadala ng kapangyarihan habang binabayaran ang angular, radial, at axial misalignment, na ginagawa itong perpekto para sa mabibigat na pang-industriya na gamit tulad ng mga steel mill, pump, at conveyor kung saan mahalaga ang high power density at reliability, bagama't nangangailangan ito ng wastong lubrication.

Paano ito gumagana

Mga Bahagi: Dalawang hub (na may mga panlabas na ngipin ng gear) na nakakabit sa bawat baras, na konektado ng mga manggas (na may panloob na ngipin ng gear).

Misalignment Compensation: Ang mga ngipin ng gear ay nagbibigay-daan para sa paggalaw, pagbaluktot upang mahawakan ang angular (side-to-side), radial (offset), at axial (end-to-end) misalignment sa pagitan ng mga shaft.

Torque Transmission: Ang mataas na surface contact sa pagitan ng mga koronang ngipin ng gear ay nagbibigay ng mahusay, mataas na torque power transfer na may pambihirang torsional stiffness.

Mga Pangunahing Tampok at Benepisyo

Mataas na Torque: May kakayahang humawak ng napakataas na torque load.

Compact: Nag-aalok ng mataas na power-to-weight ratio, na umaangkop sa mga masikip na espasyo.

Maaasahan: Nagbibigay ng mahabang buhay ng serbisyo na may wastong pagpapadulas.

Versatile: Available sa iba't ibang configuration (single/double engagement, rigid/flexible halves) para sa iba't ibang pangangailangan.

Mga aplikasyon

Roll drive (mga industriya ng bakal, papel)

Mga bomba, tagahanga, conveyor

Mga kagamitan sa pagbuo ng kuryente

Pagpapanatili

Nangangailangan ng pana-panahong pagpapadulas (grease) upang maprotektahan ang mga ngipin ng gear.

Ang wastong pagkakahanay sa panahon ng pag-install ay mahalaga para sa pagiging maaasahan at mahabang buhay.
