Pagtutukoy

Sukat（mm）	Mga Dimensyon (mm)			Na-rate na load		Contact pressure (MPa)		Naka-lock na turnilyo	Timbang (Tinatayang kg)
Sukat（mm）	L1	L2	D1	Axial (kN)	Torque (N·m)	Shaft (MPa)	Hub (MPa)	Paghihigpit (N·m)	Timbang (Tinatayang kg)
6×14×21	10	24	25	4	12	185	80	2	0.05
7×15×25	12	29	27	7	24	223	105	5	0.06
8×15×25	12	29	27	7	29	207	111	5	0.07
9×16×26	14	30	28	10	42	197	110	5	0.07
10×16×26	14	30	28	10	48	179	112	5	0.07
11×18×26	14	30	32	10	51	165	102	5	0.07
12×18×26	14	30	32	10	55	152	100	5	0.08
13×23×26	14	30	38	10	64	143	82	5	0.11
14×23×26	14	30	38	10	68	130	80	5	0.11
15×24×36	16	42	45	18	133	194	121	17	0.22
16×24×36	16	42	45	18	140	180	118	17	0.22
17×26×38	18	44	47	22	180	190	125	17	0.25
18×26×38	18	44	47	22	200	180	125	17	0.23
19×27×38	18	44	49	22	210	172	121	17	0.25
20×28×38	18	44	50	22	220	160	115	17	0.26
22×32×45	25	51	54	22	250	113	78	17	0.36
24×34×45	25	51	56	22	270	106	76	17	0.35
25×34×45	25	51	56	22	280	101	76	17	0.34
28×39×45	25	51	61	32	450	130	93	17	0.42
30×41×45	25	51	62	32	500	133	95	17	0.43
32×43×45	25	51	65	35	540	115	86	17	0.49
35×47×52	32	58	69	44	800	106	81	17	0.55
38×50×52	32	58	72	45	900	105	79	17	0.62
40×53×52	32	58	75	45	900	92	68	17	0.64

Sukat（mm）	Mga Dimensyon (mm)			Na-rate na load		Contact pressure (MPa)		Naka-lock na turnilyo	Timbang (Tinatayang kg)
Sukat（mm）	L1	L2	D1	Axial (kN)	Torque (N·m)	Shaft (MPa)	Hub (MPa)	Paghihigpit (N·m)	Timbang (Tinatayang kg)
42×55×52	32	58	78	47	1000	90	81	17	0.85
45×59×70	45	78	86	80	1950	105	78	41	1.05
48×62×70	45	78	87	81	1800	102	78	41	1.13
50×65×70	45	78	92	81	2020	96	72	41	1.26
55×71×80	55	88	98	95	2730	89	68	41	1.53
60×74×80	55	88	104	98	2870	76	61	41	1.66
65×87×80	55	88	111	99	3190	73	57	41	1.9
70×90×96	65	106	119	147	5150	82	69	83	3
75×95×96	65	106	126	153	5710	88	66	83	3.1
80×100×96	65	106	131	196	8260	103	77	83	3.3
85×106×96	65	106	137	204	8670	97	82	83	3.6
90×112×96	65	106	144	206	8800	88	74	83	4
95×120×96	65	106	149	237	11300	103	82	83	4.7
100×125×96	65	106	154	285	14300	114	90	83	5.2
110×140×128	90	140	180	293	16600	83	68	145	8.7
120×155×128	90	140	198	302	17700	71	56	145	10.6
130×165×128	90	140	208	380	24800	89	69	145	11.3

Ilarawan

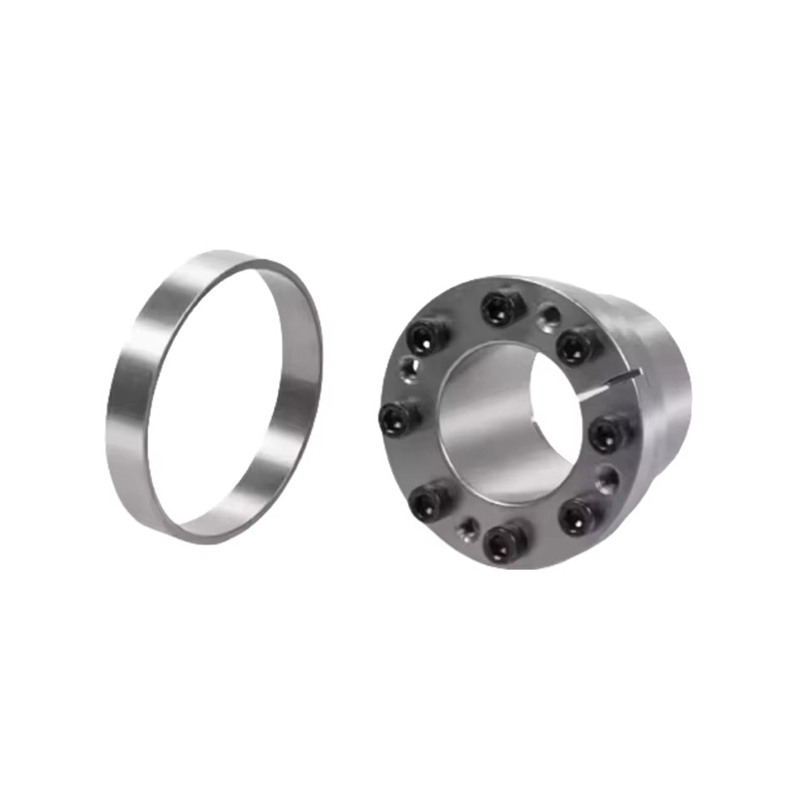

Ang Z11 Expansion Sleeve ay isang high-performance na mechanical locking device na ginawa para sa mga ultra-high torque transmission application. Dinisenyo upang matugunan ang mga hinihingi na kinakailangan sa mabigat na tungkulin at dynamic na load na makinarya, tinitiyak ng modelong Z11 ang isang secure, backlash-free na koneksyon sa pagitan ng mga shaft at hub nang hindi nangangailangan ng mga keyway o splines. Naghahatid ito ng pambihirang pagganap kung saan mahalaga ang katumpakan, pagiging maaasahan, at lakas ng makina.

Prinsipyo sa Paggawa
Ang Z11 expansion sleeve ay gumagana batay sa prinsipyo ng frictional locking. Kapag ang axial clamping bolts ay hinihigpitan, ang panloob at panlabas na tapered surface ng manggas ay bumubuo ng radial pressure na lumilikha ng isang malakas na frictional bond sa pagitan ng shaft at ng naka-mount na bahagi. Ang bono na ito ay nagpapadala ng torque at axial forces na may pambihirang kahusayan at katatagan. Hindi tulad ng tradisyonal na mga naka-key na koneksyon, ang Z11 sleeve ay namamahagi ng load nang pantay-pantay, na binabawasan ang mga localized na konsentrasyon ng stress at tinitiyak ang mas mahabang buhay ng serbisyo.

Istraktura at Komposisyon
Ang Z11 expansion sleeve ay karaniwang binubuo ng mga sumusunod na pangunahing elemento:
Inner at Outer Cones: Tiyak na machined tapered na mga bahagi na nagpapadali sa pare-parehong radial expansion.
Clamping Bolts: Mga fastener na may mataas na lakas na nag-uudyok ng puwersa ng ehe, na lumilikha ng frictional grip.
High-Grade Alloy Steel: Ang manggas ay ginawa mula sa premium-grade steel, ginagamot ng advanced surface hardening at anti-corrosion finish para sa superyor na tibay at wear resistance.
Available ang opsyonal na pag-customize ng OEM upang matugunan ang mga partikular na pangangailangan sa dimensyon o pagganap.

Mga Pangunahing Tampok at Kalamangan
Ultra High Torque Transmission: May kakayahang magpadala ng mas mataas na torque kumpara sa mga conventional coupling o keyed assemblies.
Mataas na Dynamic Load Capacity: Na-optimize para sa mga makinarya na napapailalim sa madalas na mga start-stop na cycle, mga variation ng load, at shock input.
Pambihirang Tigas: Ang matibay na istraktura ng manggas ay nagpapaliit ng micro-movement, na tinitiyak ang tumpak na pagkakahanay at walang vibration na operasyon.
Malakas na Katatagan ng Operasyon: Nag-aalok ng namumukod-tanging pagtutol sa pag-loose sa ilalim ng dynamic o reverse loading na mga kondisyon.
Backlash-Free na Disenyo: Tinitiyak ang eksaktong paglilipat ng torque na walang paglalaro, perpekto para sa precision-driven na mga system.
Madaling Pag-install at Pag-disassembly: Maaaring i-install o alisin nang hindi nasisira ang shaft o hub, na nagpo-promote ng serviceability at binabawasan ang downtime.
OEM Support: Available ang mga flexible na opsyon sa pag-customize para sa diameter, haba, configuration ng bolt, at surface treatment.

Mga aplikasyon
Ang Z11 Expansion Sleeve ay malawakang ginagamit sa mga industriyang humihingi ng precision power transmission at mataas na mechanical reliability, kabilang ang:
Malakas na Makinarya at Kagamitan
Wind Turbines at Energy Generation System
Steel at Metal Processing Machines
Kagamitan sa Industriya ng Papel at Pulpa
Marine Propulsion System
Malaking Conveyor at Industrial Drive
Mga Machine Tool at Automation System
