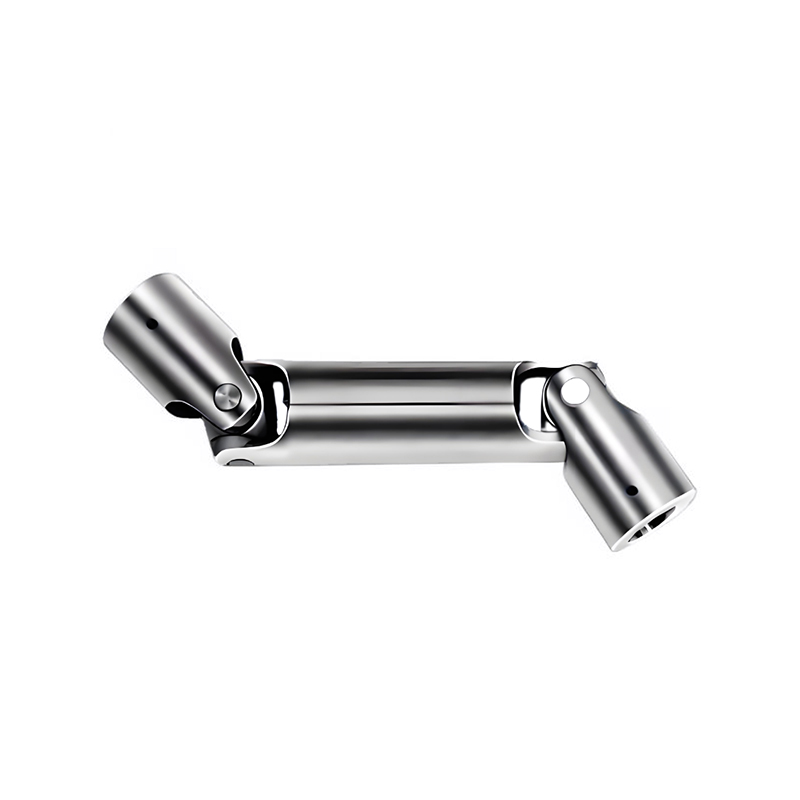

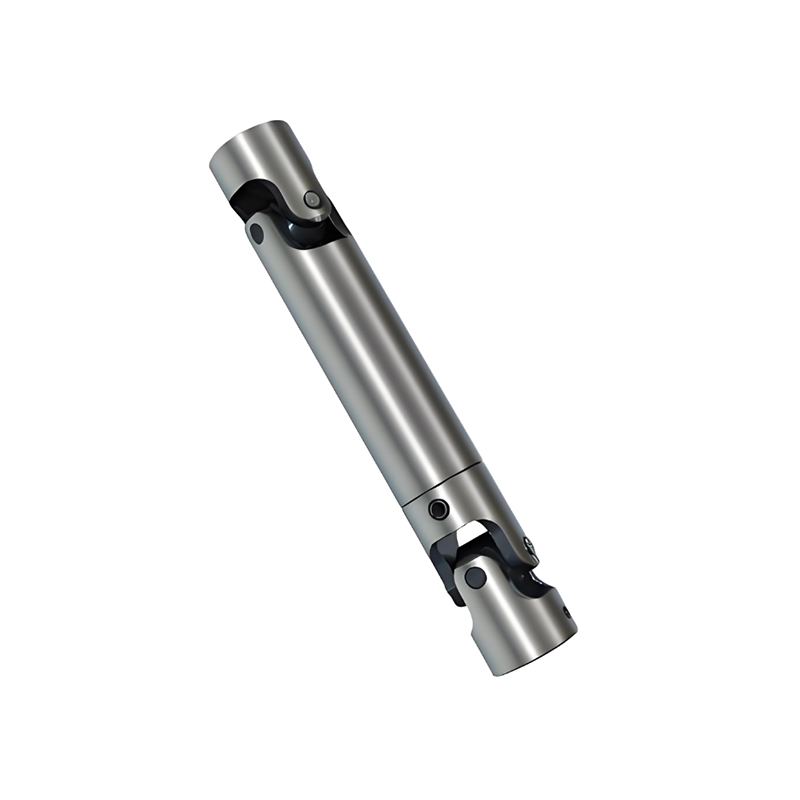

RSK-WS Precision Universal shaft Dobleng uri ng Malaking-Anggulo na Torque Transmission

Malaking Anggulo ng Torque Transmission Capability

Natitirang Heavy-Load Capacity

Malakas na Combined Misalignment Compensation

Mataas na Transmission Efficiency

Ang Precision Universal shaft  (U-joint) ay isang de-kalidad na mechanical coupling na nagpapadala ng rotational power sa pagitan ng mga hindi nakahanay na shaft, na nagbibigay-daan sa paggalaw at iba't ibang anggulo, na karaniwang ginagamit sa mga sasakyan at makinarya para sa makinis, maaasahang torque transfer kung saan hindi posible ang mga tuwid na koneksyon, na nagtatampok ng mahigpit na tolerance, matibay na materyales (tulad ng hardened alloy na bakal at hindi pabago-bagong performance na steel na may advanced na karayom. U-joints na maaaring may mga pagkakaiba-iba ng bilis sa matataas na anggulo.

Mga Pangunahing Katangian

Angle Compensation: Ikinokonekta ang mga shaft sa intersecting, non-parallel na mga anggulo, mahalaga para sa mga suspension o machinery articulation.

Mataas na Katumpakan: Ginawa sa mahigpit na pagpapaubaya para sa maayos na operasyon, pinapaliit ang mga vibrations at pagkawala ng kuryente, mga tala Partsource at Belden Universal.

Mga Matibay na Bahagi: Gumagamit ng mga hardened alloy steel crosses, heat-treated needle bearings, at matatag na seal para sa pinahusay na lakas at pamamahagi ng lubrication, paliwanag ng Partsource at Belden Universal.

Proteksyon sa Kaagnasan: Kadalasan ay nagtatampok ng mga protective coating (tulad ng MICRO SHIELD™) para sa paglaban sa kalawang, nagdaragdag ng Partsource

Paano Ito Gumagana (Basic U-Joint)

Istraktura: Ang hugis-X na pivot (krus) ay nag-uugnay sa dalawang pamatok (isa sa bawat baras).

Paggalaw: Pinapayagan ng krus na mag-pivot ang mga shaft, na nagpapadala ng pag-ikot kahit na anggulo, tulad ng isang gimbal.

Potensyal na Pagbabago ng Bilis: Ang isang U-joint ay maaaring magsanhi sa output shaft na bumilis at bumagal (hindi pare-pareho ang bilis) kung ang anggulo ay makabuluhan, ang sabi ng Wikipedia at WM Berg.

Precision Solution: Pinaliit ng mga precision joint ang pagbabagong ito, na tinitiyak ang mas maayos na paghahatid ng kuryente kumpara sa mga karaniwan, lalo na sa mga kritikal na aplikasyon

Mga Karaniwang Aplikasyon

Automotive: Mga driveshaft sa rear-wheel-drive (RWD) at four-wheel-drive (4WD) na mga sasakyan, na kumukonekta sa transmission sa mga differential.

Makinarya sa Industriya: Pagkonekta ng mga umiikot na bahagi sa automation, robotics, at iba pang heavy equipment kung saan nagbabago ang mga anggulo

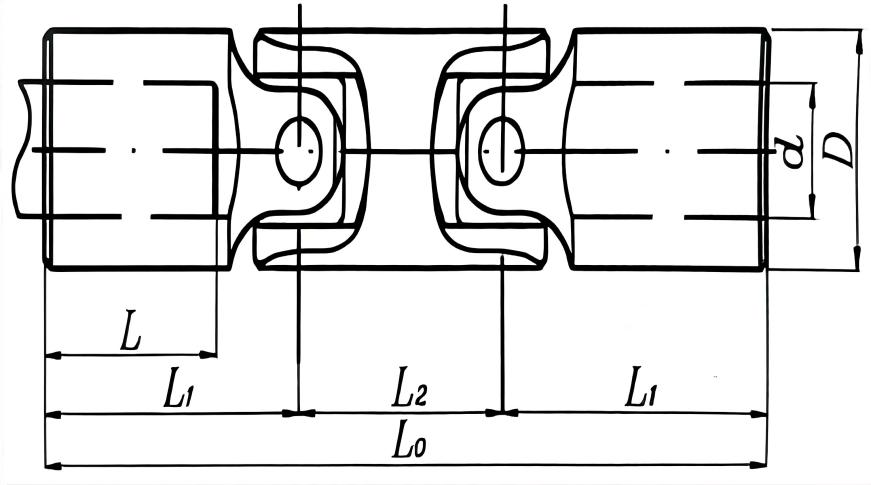

Ang RSK-WS type coupling ay kadalasang nagtatampok ng double universal joint arrangement para makamit ang pare-pareho o halos pare-parehong bilis ng paghahatid. Kabilang sa mga pangunahing bahagi nito ang:

Dalawang Cross Shaft Assemblies: Ang mga pangunahing bahagi. Ang bawat pagpupulong ay binubuo ng:

Cross Shaft (Spider): Ginawa mula sa high-strength alloy steel, ito ang pangunahing bahagi na nagdadala ng pagkarga

Needle Roller Bearings: Naka-install sa apat na journal ng cross shaft para mabawasan ang friction

Bearing Caps / Seals: I-secure ang mga bearings at magbigay ng proteksyon laban sa alikabok at tubig

Dalawang Pamatok (Flange Yokes o Weld Yokes): Kumonekta sa mga cross shaft assemblies

Isang Intermediate Shaft (Drive Shaft): Ikinokonekta ang mga pamatok sa magkabilang dulo sa pamamagitan ng mga spline o flanges

Spline Sliding Sleeve (Slip Tube): Isang tampok na tumutukoy sa uri ng RSK-WS. Ang intermediate shaft ay karaniwang idinisenyo gamit ang mga panlabas na spline na nakikipag-ugnayan sa isang panloob na splined sliding sleeve. Nagbibigay-daan ito sa drive shaft na mag-slide ng axially habang nagpapadala ng torque, na nagbabayad para sa axial displacement na dulot ng thermal expansion/contraction o pag-install.

Mga Sliding Bearing o Lubrication Fitting (Grease Nipples): Tiyaking lubrication ang spline assembly.

Mga Pangunahing Katangian:

1. Large-Angle Torque Transmission Capability:

Ang isang solong joint ay maaaring makamit ang isang gumaganang anggulo na 15° - 25° o higit pa, na angkop para sa pagkonekta ng mga kagamitan na may mga non-collinear axes o kagamitan na ang posisyon sa pagtatrabaho ay nagbabago.

2.Natitirang Heavy-Load Capacity:

Gumagamit ng high-strength alloy steel at malalaking needle roller bearings. Ang matatag na konstruksyon nito ay ginagawa itong isa sa pinaka maaasahang mekanikal na solusyon para sa pagpapadala ng napakataas na torque (hanggang sa milyon-milyong Newton-meters). Malawakang ginagamit sa metallurgical rolling mill, makinarya sa pagmimina, atbp.

3. Malakas na Pinagsamang Kabayaran sa Pagkakamali:

Angular Compensation: Nakamit sa pamamagitan ng cross shaft articulation.

Axial Compensation: Nakakamit ang malayuang paggalaw ng axial (hanggang sa ilang daang milimetro) sa pamamagitan ng spline sliding sleeve, isang pangunahing bentahe ng uri ng WS.

Radial Compensation: Nagtataglay ng antas ng kakayahang umangkop.

4.High Transmission Efficiency:

Maaasahang Istraktura, Mahabang Paglilingkod:

Mature na disenyo na ang lahat ng bahagi na nagdadala ng pagkarga ay metal. Nag-aalok ng mahabang buhay ng serbisyo kapag maayos na pinananatili.

Mga Patlang ng Pangunahing Aplikasyon

Ang uri ng WS ay isang klasikong "Mainstay of Heavy Industry" coupling, na angkop para sa:

Industriya ng Metalurhiko: Pangunahin at pantulong na mga drive para sa steel rolling mill (blooming mill, section mill, plate mill).

Pag-angat at Transportasyon: Mga mekanismo ng boom luffing ng malalaking port pedestal crane, ship loader/unloader.

Makinarya sa Pagmimina: Mga sistema ng pagmamaneho para sa mga excavator, crusher, ball mill.

Makinarya sa Konstruksyon: Magmaneho ng mga seksyon ng malalaking crawler crane, tunnel boring machine.

Paper Machinery, Marine Deck Machinery, at iba pang mga application na nangangailangan ng malaking anggulo, mataas na torque transmission.
