Pagtutukoy

Sukat (mm)	Mga Dimensyon (mm)			Na-rate na load		Contact pressure (MPa)		Naka-lock na turnilyo	Timbang (Tinatayang kg)
Sukat (mm)	L1	L2	D1	Axial (kN)	Torque (N·m)	Shaft (MPa)	Hub (MPa)	Paghihigpit (N·m)	Timbang (Tinatayang kg)
18×47×28	17	34	54	28	270	212	94	17	0.3
19×47×28	17	34	54	28	274	215	93	17	0.3
20×47×28	17	34	54	28	280	218	94	17	0.32
22×47×28	17	34	54	28	300	200	95	17	0.32
24×50×28	17	34	57	28	330	178	89	17	0.35
25×50×28	17	34	57	34	420	210	105	17	0.32
28×55×28	17	34	62	35	510	177	96	17	0.37
30×55×28	17	34	62	35	510	177	96	17	0.37
32×60×28	17	34	67	40	730	222	116	17	0.39
35×60×28	17	34	67	44	770	194	112	17	0.39
38×65×28	17	34	72	45	830	181	103	17	0.46
40×65×28	17	34	72	50	940	182	109	17	0.46
42×75×33	20	41	82	70	1590	234	130	41	0.72
45×75×33	20	41	82	70	1630	213	124	41	0.7
48×80×33	20	41	87	70	1740	198	119	41	0.8
50×80×33	20	41	87	80	1830	195	120	41	0.77
55×85×33	20	41	92	80	2210	192	125	41	0.8
60×90×33	20	41	97	80	2410	178	120	41	0.88
65×95×33	20	41	102	90	3090	192	131	41	0.93
70×110×40	24	50	117	130	4620	208	134	83	1.6
75×115×40	24	50	122	130	4900	191	123	83	1.76
80×120×40	24	50	127	130	5000	176	119	83	1.81
85×125×40	24	50	132	150	6300	195	135	83	1.9
90×130×40	24	50	137	150	6800	187	131	83	2
95×135×40	24	50	142	160	7700	191	132	83	2.1
100×145×44	26	56	152	190	9800	202	141	145	2.8
110×155×44	26	56	162	200	10300	173	125	145	3.2
120×165×44	26	56	172	220	12200	189	138	145	3.4
130×180×54	34	66	187	280	19000	177	126	145	5.1
140×190×54	34	68	197	290	20000	158	115	230	5.4

Sukat (mm)	Mga Dimensyon (mm)			Na-rate na load		Contact pressure (MPa)		Naka-lock na turnilyo	Timbang (Tinatayang kg)
Sukat (mm)	L1	L2	D1	Axial (kN)	Torque (N·m)	Shaft (MPa)	Hub (MPa)	Paghihigpit (N·m)	Timbang (Tinatayang kg)
150×200×54	34	68	207	340	26000	179	133	230	5.6
160×210×54	34	68	217	370	30000	141	139	230	6
170×225×64	44	78	232	380	34000	185	106	230	7.9
180×235×64	44	78	242	400	35000	130	101	230	8
190×250×64	44	78	257	460	48000	161	120	230	10
200×260×64	44	78	267	500	48000	144	110	230	10.5
220×285×72	50	88	294	587	64500	145	110	355	13.4
240×305×72	50	88	314	734	88000	165	130	355	14.3
260×325×72	50	88	334	840	114000	180	145	355	15.5
280×355×84	60	102	364	948	132000	150	120	485	22.9
300×375×84	60	102	384	1059	129000	150	125	485	24.1
320×405×101	74	121	414	1374	250000	160	120	690	36.4
340×425×101	74	121	434	1603	272500	140	130	690	38.4
360×455×116	86	138	464	1710	308000	175	115	930	46.2
380×475×116	86	138	486	1995	379000	155	125	930	55
400×495×116	86	138	504	1995	399000	150	120	930	61

Ilarawan

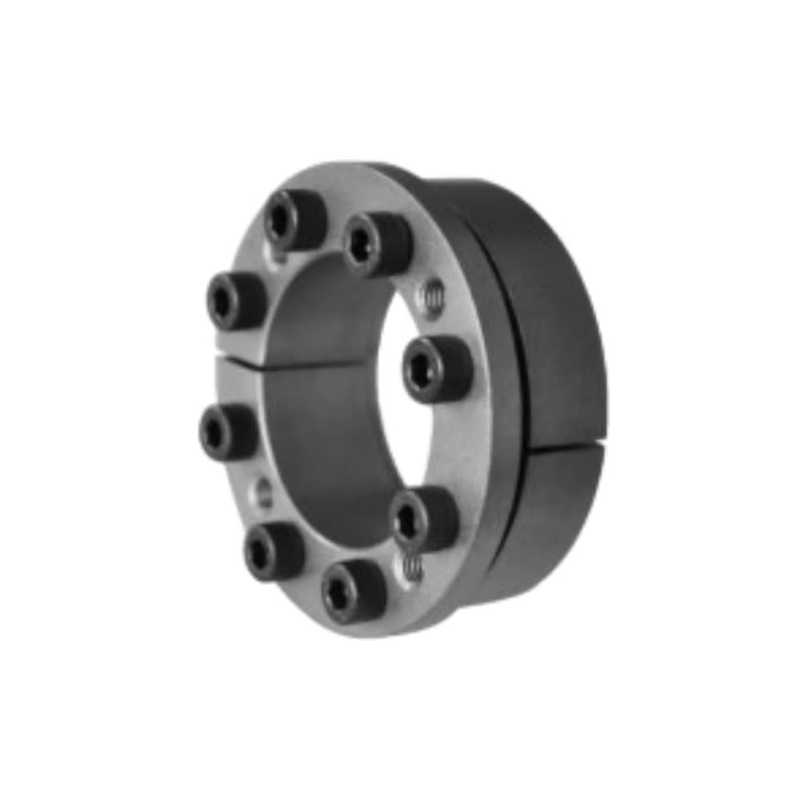

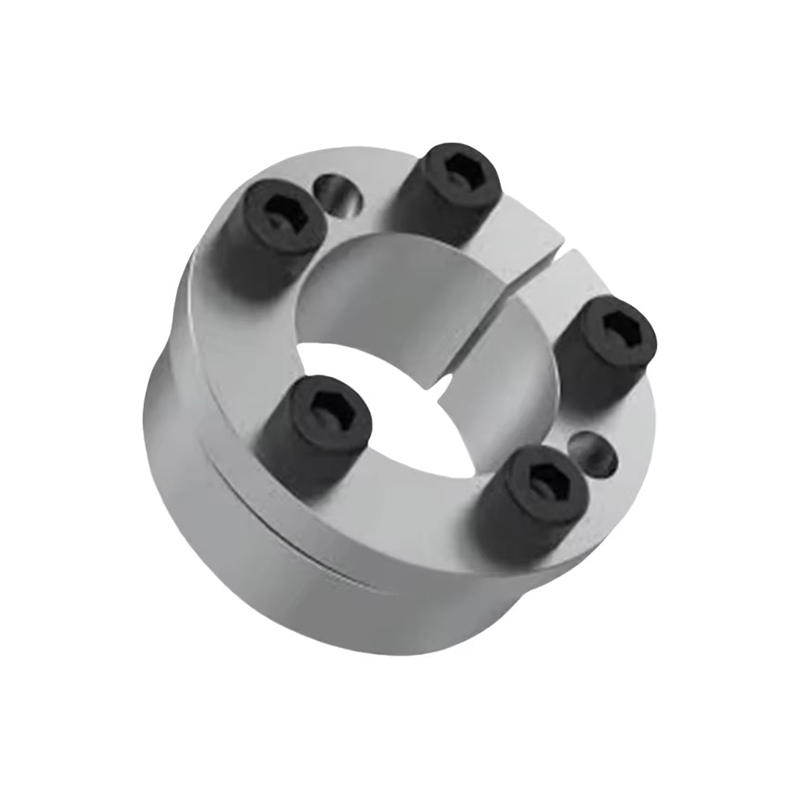

Ang Z8 High Precision Expansion Sleeve ay isang finely engineered mechanical component na idinisenyo upang magbigay ng tumpak na fitment at maaasahang performance sa mga demanding na pang-industriyang kapaligiran. Ginawa mula sa mataas na kalidad na bakal, pinagsasama ng expansion sleeve na ito ang mga advanced na diskarte sa pagmamanupaktura na may pinahusay na paglaban sa pagkapagod upang matiyak ang pangmatagalang tibay. Sinusuportahan ng disenyo nito ang madaling pag-disassembly at pag-assemble, na ginagawang mahusay at prangka ang pagpapanatili at pagpapalit.

Mga Pangunahing Tampok at Kalamangan
High Precision Engineering: Ginawa nang may mahigpit na tolerance upang magarantiya ang tumpak na dimensional na katatagan, na tinitiyak ang isang secure at pare-parehong akma sa mga assemblies na nangangailangan ng eksaktong pagkakahanay.

Madaling Pag-disassembly at Pag-assemble: Pinapasimple ng disenyo ng manggas ang mga proseso ng pag-install at pag-alis, na binabawasan ang downtime at mga gastos sa paggawa sa panahon ng maintenance o pag-upgrade ng kagamitan.

Napakahusay na Paglaban sa Pagkapagod: Binuo upang makayanan ang paulit-ulit na mga siklo ng stress nang hindi nakompromiso ang integridad ng istruktura, na makabuluhang nagpapahaba ng buhay ng serbisyo ng bahagi sa ilalim ng mga dynamic na kondisyon ng paglo-load.

Pag-iwas sa Pinsala: Binuo mula sa matibay na bakal na may mga pang-ibabaw na paggamot na nagpapataas ng resistensya sa pagsusuot, kaagnasan, at mekanikal na pinsala, na pinapanatili ang pagganap sa paglipas ng panahon.

Maaasahang Structural Stability: Pinapanatili ang anyo at lakas sa ilalim ng mataas na pagkarga at iba't ibang mga kondisyon sa pagpapatakbo, na pumipigil sa pagpapapangit at tinitiyak ang kaligtasan ng pagpapatakbo.

Kakayahang Magkatugma ng Aplikasyon: Angkop para sa pagsasama sa magkakaibang mga mekanikal na sistema kung saan ang katumpakan at tibay ay kritikal.

Mga aplikasyon
Precision Machinery: Tamang-tama para sa paggamit sa mga kagamitan na nangangailangan ng eksaktong pagkakahanay at maaasahang pangkabit, tulad ng mga CNC machine, robotics, at high-precision na mga tool sa pagmamanupaktura.

Mga Bahagi ng Sasakyan: Angkop para sa mga pagtitipon na sumasailalim sa mga paulit-ulit na pagkarga at panginginig ng boses, pagpapahusay sa tagal ng buhay ng bahagi at pagbabawas ng dalas ng pagpapanatili.

Kagamitang Pang-industriya: Ginagamit sa mga bomba, compressor, at iba pang makinarya kung saan prayoridad ang paglaban sa pagod at kadalian ng pagpapanatili.

Aerospace at Defense: Naaangkop sa mga system kung saan ang precision fit at durability sa ilalim ng cyclic stress ay mahalaga para sa operational reliability.

Mga Solusyon ng OEM: Nako-customize upang matugunan ang mga partikular na teknikal na kinakailangan sa mga espesyal na pang-industriya at mekanikal na aplikasyon.
