RSK-ltz Elastic Pin Coupling na may Brake Wheel Direct Efficient Braking na may Mabilis na Tugon

Makipag-ugnayan sa Amin

Pagtutukoy

Mga Pangunahing Katangian

Mataas na Functional Integration, Makatipid ng Space at Gastos

Pinagsasama ang coupling at brake wheel sa isang unit, na inaalis ang pangangailangan para sa isang hiwalay na brake wheel mounting hub, connecting key, at alignment procedure. Lubos nitong pinapasimple ang axial layout ng drive train at binabawasan ang kabuuang gastos sa pagmamanupaktura at pagiging kumplikado ng pag-install

Direkta, Mahusay na Pagpepreno na may Mabilis na Tugon

Ang gulong ng preno ay mahigpit na konektado sa drive shaft. Ang braking torque na nabuo ng preno (karaniwang hydraulic o electromagnetic disc brake) ay direktang kumikilos sa transmission system nang walang intermediate loss, tinitiyak ang mabilis na pagtugon sa pagpreno, kaligtasan, at pagiging maaasahan

Nagtataglay ng Magandang Pagganap ng Transmisyon

Inherits ang mga pakinabang ng LT type coupling: maaaring makabawi para sa ilang axial, radial, at angular misalignment; ang rubber flexible bushes ay nagbibigay ng mahusay na vibration damping at cushioning, pinoprotektahan ang mga motor at kagamitan mula sa shock; hindi nangangailangan ng pagpapadulas, pinapasimple ang pagpapanatili

Standardisasyon at Malakas na Pagpapalitan

Bilang isang pambansang pamantayang produkto, ang mga dimensyon nito, mga rating ng torque, at mga detalye ng gulong ng preno ay serialized, nagpapadali sa pagpili, pagkuha, stocking ng mga ekstrang bahagi, at mahusay na pagkakatugma sa mga karaniwang preno

Mga Patlang ng Pangunahing Aplikasyon

Overhead Cranes, Gantry Cranes: Mga mekanismo sa paglalakbay ng tulay at troli, at mga mekanismo ng pag-angat ng maliliit na crane

Electric Hoists: Transmission at braking ng drive wheel assembly

Mga Belt Conveyor, Bucket Elevator: Input shaft dulo ng drive unit

Banayad na Industrial, Warehousing, at Logistics Equipment: Iba't ibang mekanismo ng conveying at slewing na nangangailangan ng pagpoposisyon at pagpepreno

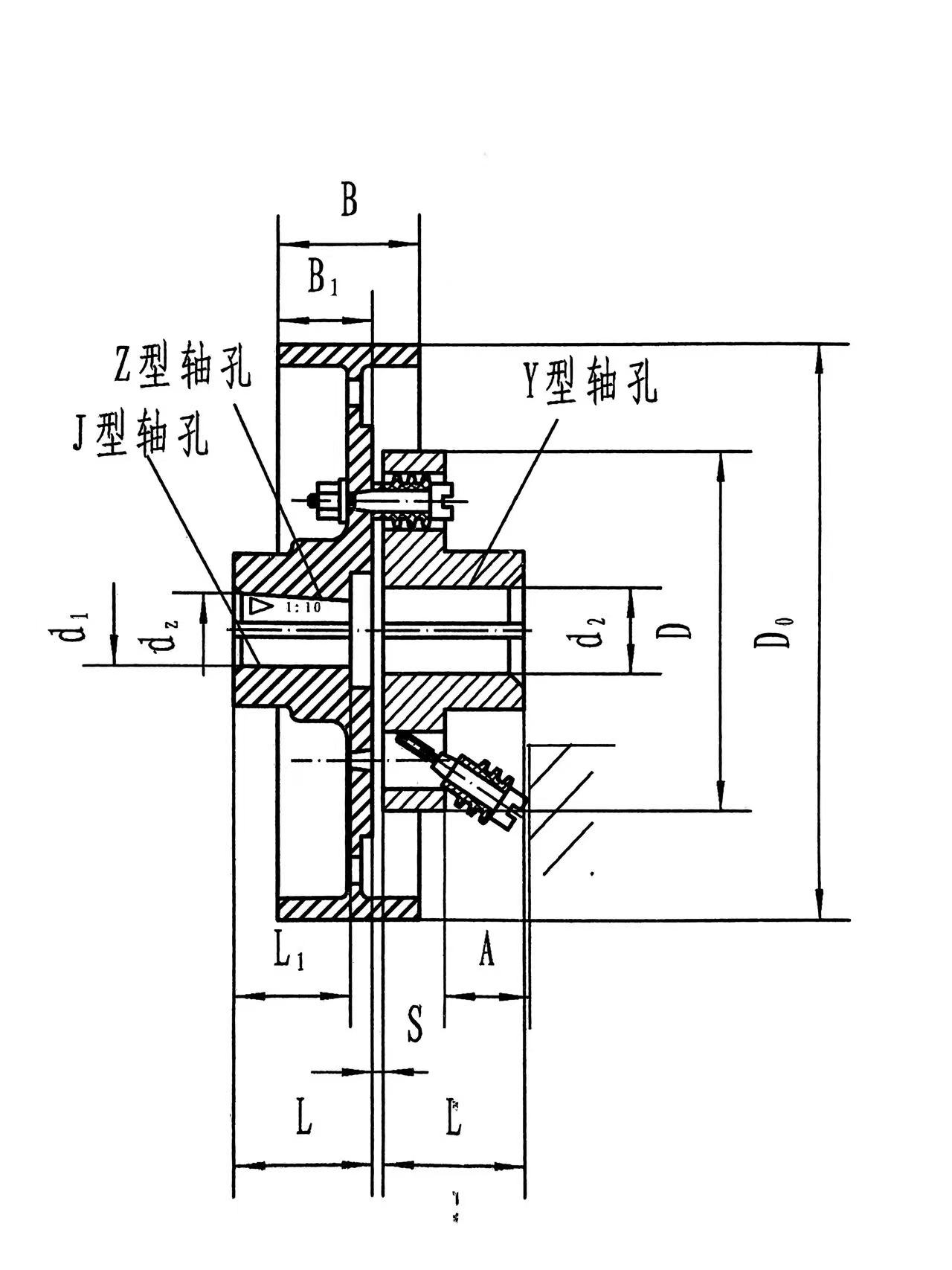

Modelo	Nominal Torque (N·m)	Pinahihintulutan bilis ng pag-ikot (rpm)	diameter ng butas ng baras (mm)	Haba ng butas ng baras (mm)				D	B	B₁	A	Pinahihintulutan kabayaran halaga			Sandali ng Inertia (kg·m)	Timbang (kg)
				Hugis Y	J, J₁, Z-shaped							Radial		anggulo direksyon
				L	L₁	L	mm
RSK-LTZ5	125	3800	25, 28	62	44	62	200	130	85	42	45	5	0.3	1°30'	0.0416	13.38
			30, 32, 35	82	60	82
RSK-LTZ6	250	3000	32, 35, 38	82	60	82	250	160	105	62	45	5	0.3	1°00'	0.1053	21.25
			40, 42	112	84	112
RSK-LTZ7	500	2400	40, 42、45、48	112	84	112	315	190	132	89	45	5	0.3	1°00'	0.2522	35
RSK-LTZ8	710	2400	45, 48, 50, 55, 56	112	84	112	315	224	132	78	65	5	0.4	1°00'	0.3470	45.14
			60, 63	142	107	142
RSK-LTZ9	1000	2400	50, 55, 56	112	84	112	315	250	168	78	65	6	0.4	1°00'	0.4070	58.61
			60, 63、65、70	142	107	142
RSK-LTZ10	2000	1900	63, 65, 70, 71, 75	142	107	142	400	315	168	102	80	8	0.4	1°00'	1.3050	100.3
			80, 85, 90, 95	172	132	172
RSK-LTZ11	4000	1500	80, 85, 90, 95	172	132	172	500	400	210	127	100	10	0.5	0°30'	4.330	198.73
			100, 110	212	167	212
RSK-LTZ12	8000	1200	100, 110、120、125	212	167	212	630	475	265	163	130	12	0.5	0°30'	12.49	370.6
			130	252	202	252
RSK-LTZ13	16000	1000	120, 125	212	167	212	710	600	298	174	180	14	0.6	0°30°	30.48	641.13
			130, 140, 150	252	202	252
			160, 170	302	242	302

Ilarawan

Pangunahing Istruktura

Maaaring tingnan ang uri ng RSK-ltz bilang isang functional composite ng isang "Uri ng RSK-ltz Coupling" at isang "Gulong ng Preno". Kabilang sa mga pangunahing bahagi nito ang:

Half-Coupling ng Brake Wheel: Ang pangunahing sangkap na nagpapakilala. Karaniwang gawa sa high-strength grey cast iron o cast steel. Ang panlabas na circumference nito ay machined upang magbigay ng isang mataas na katumpakan, mababang-surface-roughness cylindrical friction surface na nagsisilbing brake disc para sa isang disc brake. Ang rim ng gulong ay madalas na nagtatampok ng mga cooling vent at paninigas ng mga tadyang upang mapabuti ang pag-alis ng init at pataasin ang tigas.

Ang Iba Pang Half-Coupling: Isang karaniwang half-coupling (uri ng flange) ng regular na uri ng RSK-lt.

Mga Pin at Flexible Bushes: Pareho sa uri ng RSK-lt . Ang mga pin (gawa sa 45# na bakal) ay naayos sa isang dulo sa half-coupling ng gulong ng preno. Ang kabilang dulo ay dumadaan sa rubber o polyurethane flexible bushes at pumapasok sa mga butas ng isa pang half-coupling. Ang flexible bushes ay nagbibigay ng force transmission, cushioning, at compensation.

Mga Bahagi ng Pagse-sealing at Proteksiyon: Kabilang ang mga dust cover, mga sealing ring, atbp., na ginagamit upang protektahan ang ibabaw ng friction ng gulong ng preno mula sa kontaminasyon ng langis at alikabok.

Mga Pangunahing Katangian

Mataas na Functional Integration, Makatipid ng Space at Gastos:

Direkta, Mahusay na Pagpepreno na may Mabilis na Tugon:

Ang gulong ng preno ay mahigpit na konektado sa drive shaft. Ang braking torque na nabuo ng preno (karaniwang hydraulic o electromagnetic disc brake) ay direktang kumikilos sa transmission system nang walang intermediate loss, na tinitiyak ang mabilis na pagtugon sa pagpreno, kaligtasan, at pagiging maaasahan.

Nagtataglay ng Magandang Pagganap ng Transmisyon:

Standardisasyon at Malakas na Pagpapalitan:

Bilang isang pambansang pamantayang produkto, ang mga sukat nito, mga rating ng torque, at mga detalye ng gulong ng preno ay naka-serialize, nagpapadali sa pagpili, pagkuha, stocking ng mga ekstrang bahagi, at mahusay na pagkakatugma sa mga karaniwang preno.

Mga Patlang ng Pangunahing Aplikasyon

Ang uri ng RSK-ltz ay ang "karaniwang pagsasaayos para sa maliit at katamtamang laki ng lifting at transportasyon na makinarya", partikular na angkop para sa:

Overhead Cranes, Gantry Cranes: Mga mekanismo ng paglalakbay ng tulay at troli, at mga mekanismo ng pag-angat ng maliliit na crane.

Electric Hoists: Transmission at braking ng drive wheel assembly.

Mga Belt Conveyor, Bucket Elevator: Input shaft dulo ng drive unit.

Banayad na Kagamitang Pang-industriya, Warehousing, at Logistics: Iba't ibang mekanismo ng conveying at slewing na nangangailangan ng pagpoposisyon at pagpepreno.
