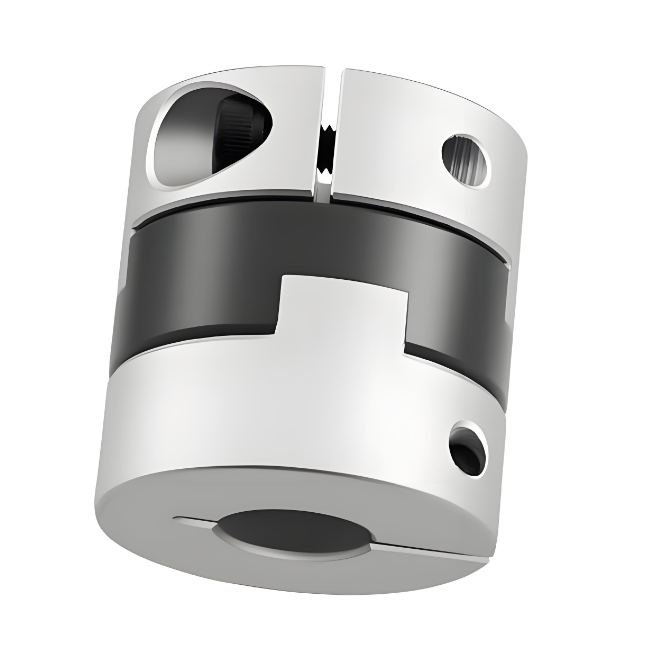

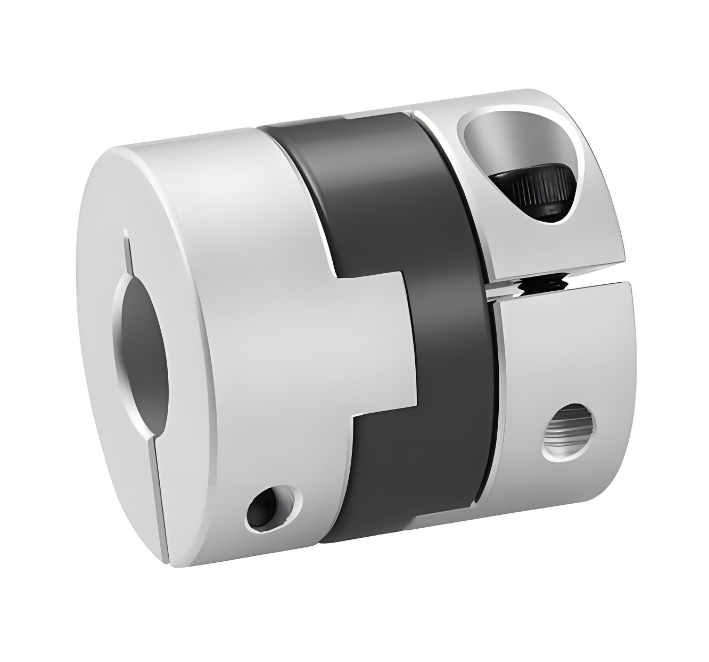

RSK-CPHCS High-precision aluminum alloy oldham couplings maikling uri

Makipag-ugnayan sa Amin

PREV: RSK-CPHPCG Hindi kinakalawang na asero high-torque cross slider couplings clamping type SUSUNOD: Walang susunod na artikulo

Pagtutukoy
Ilarawan

Pagtutukoy

Ang manggas ng baras ay gawa sa high-strength aluminum alloy

Ang colloidal material ay gumagamit ng imported na PA66, na may magandang wear resistent, Corrosion resistance at electrical insulation

Ang sliding na disenyo ay nagbibigay ng mas epektibong radial at angular deviation

Matatanggal na disenyo para sa madaling pag-install

Paraan ng pag-clamping ng tornilyo

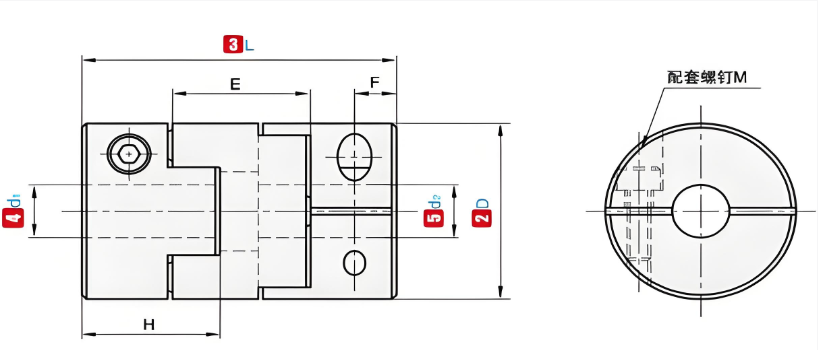

代号 code name	D	L	常用D1/D2 内径尺寸 Karaniwang Inner Diameter(mm)	E	F	H	M	拧紧扭矩 Paninikip ng metalikang kuwintas (N.m)
RSK-CPHCS	12	14.9	3 4 5	4.9	2.5	7.3	M2	0.4
	16	21	4 5 6 6.35	7	3	10.4	M2.5	0.8
	20	22.1	5 6 6.35 7 8	8.1	3	10.9	M2.5	0.8
	25	27.2	5 6 6.35 8 9 9.525 10 11 12	11.2	4	13.5	M3	1.2
	32	33.3	5 6 8 9 9.525 10 11 12 12.7 14 15 16	13.3	5	16.5	M4	2.5

代号 code name	D	L	额定扭矩 rating torque(N.m)	容许偏心 Payagan ang bias(mm)	容许偏角 Payagan ang pagtabingi(∠°)	容许轴向偏差 Payagan ang axial deviation(mm)	容许转速Payagan ang RPM	静态扭转钢度Static torsional stiffness(N.m/rad)	惯性矩 Moment of inertia(N.m)	重量Timbang(g)
RSK-CPHCS	12	14.9	0.5	0.6	2	±0.20	12000	9	7.1x10 ^-8	3
	16	21	0.7	1			9000	30	3.0x10 ^-7	8
	20	22.1	1.2	1.3			6500	47	7.4x10 ^-7	13
	25	27.2	1.5	1.5			5500	85	2.2x10 ^-6	24
	32	33.3	4.5	2			4500	190	7.3x10 ^-6	48

Ilarawan

Ang high-precision aluminum alloy oldhamcoupling na ito ay idinisenyo para sa mga sitwasyong may mahigpit na kinakailangan sa katumpakan ng transmission at pagiging compact ng kagamitan. Ang manggas nito ay gawa sa mataas na kalidad na aluminyo na haluang metal. Habang tinitiyak ang mataas na lakas, lubos nitong binabawasan ang sarili nitong timbang, epektibong binabawasan ang inertia load sa panahon ng pagpapatakbo ng kagamitan, at pinapabuti ang pangkalahatang kahusayan sa pagpapatakbo. ang

Sa mga tuntunin ng istraktura, ito ay higit sa lahat ay binubuo ng dalawang manggas na may radial grooves at isang natatanging cross slider. Kapag nagtatrabaho, ang aktibong baras ay nagtutulak sa manggas sa isang gilid upang paikutin, at ang cross slider, kasama ang espesyal na istraktura nito, ay tumpak na nagpapadala ng metalikang kuwintas sa manggas sa kabilang panig, na nagtutulak sa hinimok na baras upang gumana nang sabay-sabay. Ang subtlety ng disenyong ito ay kapag mayroong hindi maiiwasang radial, angular o axial deviation sa pagitan ng dalawang shafts, ang cross slider ay maaaring mag-slide nang flexible sa groove, matalinong magbayad para sa mga error na ito, at matiyak ang katatagan at pagpapatuloy ng power transmission. ang

Sa mga tuntunin ng pagganap, ang pagkabit ay nagpapakita ng mahusay na mataas na torque rigidity, maaaring makatiis ng malalaking karga, at matugunan ang mga pangangailangan ng iba't ibang mga kondisyon sa pagtatrabaho; ito ay may napakataas na sensitivity, maaaring tumpak na tumugon sa mga maliliit na utos ng aksyon, at makamit ang precision transmission. Kasabay nito, ang katangian ng zero rotation gap ay nag-aalis ng displacement deviation na dulot ng gap, na makabuluhang nagpapabuti sa transmission accuracy. Bilang karagdagan, ang simple at compact na istraktura nito ay hindi lamang madaling i-install, ngunit maaari ding epektibong makatipid ng espasyo. Ang oil corrosion resistance nito at mga katangian ng electrical insulation ay nagbibigay-daan dito upang gumana nang matatag sa masalimuot at malupit na kapaligiran. ang

Sa mga tuntunin ng aplikasyon, ito ay malawakang ginagamit sa mga kagamitan sa pag-automate, mga instrumento sa katumpakan, kagamitang medikal at iba pang larangan, na tumutulong sa mga kagamitang ito na makamit ang mataas na katumpakan, matatag at maaasahang paghahatid ng kuryente, na nagbibigay ng matatag na garantiya para sa mahusay na operasyon ng iba't ibang mga industriya.
