Name: Hindi kinakalawang na asero sliding oldham coupling clamping type magandang wear resistance corrosion resistance mas higpit
Rating: 5 (99 reviews)

Detalye

Ang pangunahing materyal ay na-import na SUS304 hindi kinakalawang na asero
Ang intermediate adjustment ring material ay gumagamit ng imported na pom
May magandang wear resistance, corrosion resistance, higit na tigas
Ang sliding na disenyo ay nagbibigay ng mas epektibong radial at angular deviation
Matatanggal na disenyo para sa madaling pag-install
Sa disenyo ng keyway, paraan ng paglalagay ng turnilyo sa pagpoposisyon
Paraan ng pag-clamping ng tornilyo

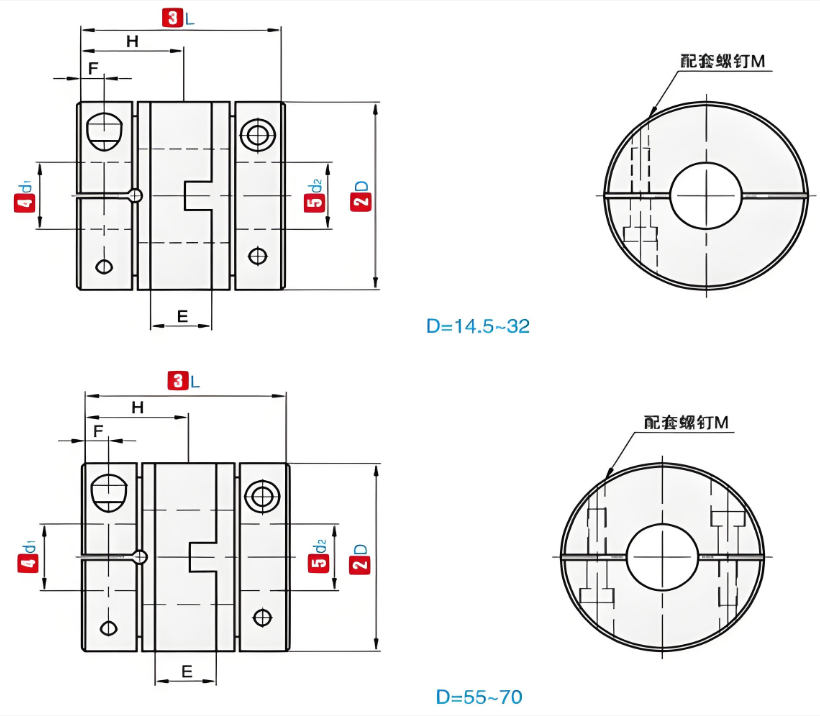

代号 code name	D	L	常用D1/D2 内径尺寸 Karaniwang Inner Diameter(mm)	E	F	H	M	拧紧扭矩 Paninikip ng metalikang kuwintas (N.m)
CPHCG	14.5	18.4	4 5 6 6.35	5.5	2.5	8.9	M2.5	0.8
	16.8	24.4	4 5 6 6.35	6.2	3.3	12	M3	1.2
	20	27.2	5 6 6.35 7 8 9 9.525 10	7.3	3.9	13.4	M3	1.2
	26	30.4	5 6 6.35 7 8 9 9.525 10 11 12	7.5	4	15	M4	2.5
	30	33	5 6 6.35 8 9 9.525 10 11 12 12.7 14	8.8	4.3	16	M4	2.5
	34	34	5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 16	8.5	4.3	16.5	M4	2.5
	38	39.5	5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20	9.7	5.3	19.5	M5	5
	45	46	8 9 10 11 12 12.7 14 15 16 17 18 19 20	13.6	5.8	22.5	M5	5
	55	57	10 11 12 12.7 14 15 16 17 18 19 20 20 24 25	15.4	7.0	28	M6	8

代号 code name	D	L	额定扭矩 rating torque(N.m)	容许偏心 Payagan ang bias(mm)	容许偏角Allow tilt(∠°)	容许轴向偏差Payagan ang axial deviation(mm)	容许转速Payagan ang RPM	静态扭转钢度Static torsional stiffness(N.m/rad)	惯性矩 Moment of inertia(N.m)	重量Timbang(g)
CPHCG	14.5	18.4	3	0.5	0.6	±0.20	8000	750	1.5x10 ^-6	17
	16.8	24.4	5				6500	1000	6.6x10 ^-6	30
	20	27.2	7				5500	2000	1.4x10 ^-5	48
	26	30.4	10	0.8			4500	3800	6.6x10 ^-5	90
	30	33	24	1			4500	5000	1.85x10 ^-4	120
	34	34	32				3500	7000	2.0x10 ^-4	172
	38	39.5	50				3500	10000	4.5x10 ^-4	250
	45	46	50		0.5		7000	35000	4.5x10 ^-4	450
	55	57	75	1.5	0.5		7000	52000	5.7x10 ^-4	800

Paglalarawan

Ang aming stainless steel high-torque cross-slider coupling ay isang transmission component na pinagsasama ang mahusay na performance at maaasahang kalidad. Ang disenyo ng istruktura nito ay katangi-tangi, na binubuo ng dalawang kalahating pagkabit na may mga grooves at isang intermediate disk na may matambok na ngipin sa magkabilang panig. Ang kakaibang istraktura na ito ay nagbibigay-daan sa matambok na ngipin na dumausdos nang maayos sa mga uka, sa gayon ay mahusay na nagbabayad para sa kamag-anak na pag-alis sa pagitan ng dalawang shaft sa panahon ng pag-install at pagpapatakbo ng kagamitan, at tinitiyak ang katatagan ng paghahatid. ang

Sa mga tuntunin ng pagpili ng materyal, ang mataas na kalidad na hindi kinakalawang na asero ay ginagamit, na nagbibigay sa pagkabit ng mahusay na pagtutol sa kaagnasan ng langis. Kahit na sa malupit na mamantika na kapaligiran, maaari itong gumana nang matatag at matatag nang walang madalas na pagpapanatili. Kasabay nito, ang hindi kinakalawang na asero ay may mahusay na mga katangian ng pagkakabukod ng kuryente, na epektibong maiwasan ang kasalukuyang pagkagambala at tinitiyak ang ligtas at maaasahang operasyon ng kagamitan. Sa mga tuntunin ng high-torque transmission, ang coupling na ito ay mahusay na gumaganap, may mataas na torque rigidity at sensitivity, maaaring tumpak na magpadala ng kapangyarihan, makamit ang zero rotational clearance, at matiyak ang high-precision na operasyon ng kagamitan. Bilang karagdagan, ang nababanat na cross slider nito ay maaaring magbayad para sa malalaking radial, angular, at axial deviations upang matugunan ang mga pangangailangan ng iba't ibang mga kondisyon sa pagtatrabaho. ang

Ang pagkabit na ito ay malawakang ginagamit sa iba't ibang uri ng mekanikal na kagamitan. Kung ito man ay ang high-load na pagpapatakbo ng mabibigat na makinarya o ang tumpak na paghahatid ng mga instrumentong katumpakan, maaari itong ganap na iakma. Halimbawa, sa malalaking mixer at conveyor sa pang-industriyang produksyon, o sa precision transmission links sa mga automated na linya ng produksyon, maaari itong umasa sa sarili nitong mga pakinabang upang maging matatag na gampanan ang isang transmisyon na papel at magbigay ng matatag na garantiya para sa mahusay na operasyon ng kagamitan. Ang pagpili ng aming stainless steel high torque Oldham coupling ay nangangahulugan ng pagpili ng mahusay at maaasahang solusyon sa paghahatid.
