Pagtutukoy

Ito ay isang simple at cost-effective na pagkabit para sa mga high-torque na aplikasyon

Ang paglaban sa epekto, pamamasa ng vibration, at kakayahang umangkop sa iba't ibang mga pagkarga ay nagbibigay ng pinahusay na proteksyon para sa kagamitan

Ang mabilis na pag-install at pag-alis ay nakakatipid ng oras at pagsisikap

Ultra-mahabang buhay ng serbisyo

Simpleng istraktura at madaling pagpapanatili

Mababang mga kinakailangan sa pag-install at isang malawak na iba't ibang mga disenyo

Ang kinakailangan sa katumpakan ng pag-install para sa mga serpentine spring grid coupling ay mas mababa kaysa doon para sa pangkalahatang mga coupling

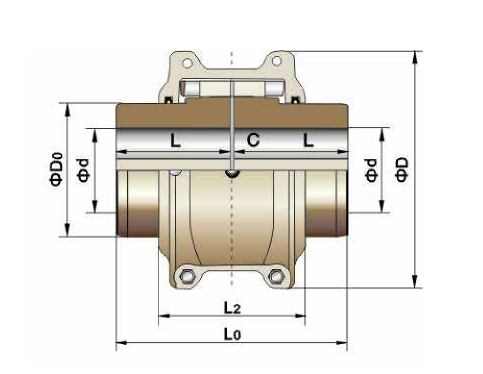

Modelo	Nominal Torque/ Tn N. M	Pinahihintulutang bilis/N rpm	Pinakamataas na butas ng ehe L mm	Axial Haba L mm	Ang haba L0 mm	L2 mm	D mm	D0 mm	kalawakan C mm	Timbang (walang butas) kg	Moment of inertiaI Kg.m2	Singil ng Langis kg
6020T	52	4500	28	50	103	65	100	39.7	3	2.00	0.0014	0.027
6030T	149	4500	35	50	103	70	110	49.2	3	2.72	0.0022	0.041
6040T	249	4500	42	55	113	70	115	57.2	3	3.63	0.0033	0.054
6050T	435	4500	50	65	133	80	135	66.7	3	5.87	0.0073	0.068
6060T	684	4350	56	75	153	100	150	76.2	3	8.57	0.0119	0.086

6070T	994	4125	65	80	163	100	160	87.3	3	10.96	0.0185	0.113
6080T	2050	3600	80	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	95	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	110	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	120	135	275	160	270	160.3	5	57.87	0.2700	0.508

6120T	13700	2025	140	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	170	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	200	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	215	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	240	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	280	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	103000	1100	300	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	137000	1050	320	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	186000	900	360	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	249000	820	380	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	420	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	450	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	480	450	913	650	1100	647.7	13	3643.37	339.00	33.82
6250T	746000	580	500	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	540	500	1013	760	1260	762.0	13	5123.34	711.00	67.24

6270T	1130000	460	570	540	1100	800	1350	—	20	5832.84	932.00	82.35
6280T	1320000	339	600	550	1120	850	1450	—	20	6635.29	1142.00	101.42

Ilarawan

Ito ay isang simple at cost-effective na pagkabit para sa mga high-torque na aplikasyon.

Pinagsasama ng Jiangsu RSK serpentine spring grid coupling ang mataas na torque capacity ng gear couplings na may flexibility ng elastic couplings, na ginagawa itong mas simple at mas perpektong opsyon sa mga medium hanggang heavy-duty na coupling. Ang mabilisang-disassembly na disenyo nito ay ganap na nag-aalis ng mga paghihirap sa pag-install at pag-alis, na nag-aalok ng mas matipid at maaasahang solusyon sa pagkabit.

Ang paglaban sa epekto, pamamasa ng vibration, at kakayahang umangkop sa iba't ibang mga pagkarga ay nagbibigay ng pinahusay na proteksyon para sa kagamitan.

Ang mga ibabaw ng ngipin ng RSK serpentine spring grid coupling ay binubuo ng maramihang mga curved surface, na nagpapahintulot sa contact area na mag-iba ayon sa mga pagbabago sa load. Ang disenyong ito ay nagbibigay-daan sa coupling na mas mahusay na makayanan ang mga epekto ng pag-load at variable na pag-load, na tinitiyak ang higit na kaligtasan sa panahon ng pagsisimula o sa ilalim ng hindi pantay na mga kondisyon sa paglo-load. Bukod dito, ang flexible transmission ng spring ay sumisipsip ng malaking halaga ng vibrational forces. Binabawasan ng damping effect nito ang impact vibrations ng higit sa 36%, na ginagawa itong tunay na shock at vibration filter para sa power transmission system.

Ang mabilis na pag-install at pag-alis ay nakakatipid ng oras at pagsisikap.

Naglalayong tugunan ang mga kahirapan at kawalan ng kahusayan sa pag-install at pag-disassembly ng mga coupling, nakabuo ang RSK ng isang bagong-bagong quick-disassembly coupling. Gumagamit ito ng tapered surface interface at gumagamit ng ilang high-strength bolts sa dulong mukha upang maglapat ng puwersa, na nakakamit ang parehong mga epekto sa pagpapalawak at koneksyon. Ang disenyong ito ay nagbibigay-daan para sa isang clearance fit sa panahon ng pag-install habang naghahatid ng pagganap ng isang interference fit, nakakatipid ng higit sa 70% ng oras kumpara sa tradisyonal na interference-fit na mga produkto.

Ultra-mahabang buhay ng serbisyo.

Ang conical spring ay ginawa mula sa high-strength alloy steel at sumasailalim sa isang mahigpit na proseso ng heat treatment upang makamit ang superior rigidity at flexibility. Ang spring surface ay precision sandblasted upang i-compress ang molecular structure ng surface layer, na nagreresulta sa pinahusay na wear resistance at pinahabang buhay ng serbisyo.

Simpleng istraktura at madaling pagpapanatili.

Mababang mga kinakailangan sa pag-install at isang malawak na iba't ibang mga disenyo.

Ang kinakailangan sa katumpakan ng pag-install para sa mga serpentine spring grid coupling ay mas mababa kaysa sa mga pangkalahatang coupling. Ang spring ay maaaring malayang umindayog sa loob ng mga uka ng ngipin ng kalahating coupling na manggas, na nagbibigay-daan para sa malaking radial, angular, at axial deviations sa pagitan ng dalawang shaft. Hangga't ang mga paglihis na ito ay nananatili sa loob ng isang tiyak na saklaw, hindi ito makakaapekto sa pagganap ng paghahatid ng kuryente, at hindi rin sila bubuo ng ingay o ikompromiso ang buhay ng serbisyo.
