Pagtutukoy

Ito ay isang simple at cost-effective na pagkabit para sa mga high-torque na aplikasyon

Ang paglaban sa epekto, pamamasa ng vibration, at kakayahang umangkop sa iba't ibang mga pagkarga ay nagbibigay ng pinahusay na proteksyon para sa kagamitan

Ang mabilis na pag-install at pag-alis ay nakakatipid ng oras at pagsisikap

Ultra-mahabang buhay ng serbisyo

Simpleng istraktura at madaling pagpapanatili

Mababang mga kinakailangan sa pag-install at isang malawak na iba't ibang mga disenyo

Ang kinakailangan sa katumpakan ng pag-install para sa mga serpentine spring grid coupling ay mas mababa kaysa doon para sa pangkalahatang mga coupling

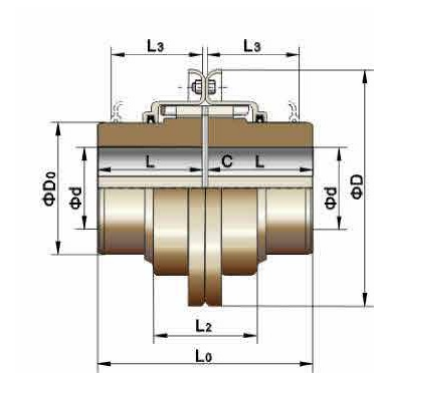

Modelo	Nominal Torque/Tn N. M	Pinahihintulutang bilis/N rpm	Pinakamataas na butas ng ehe L mm	Axial Haba L mm	Ang haba L0 mm	L2 mm	D mm	D0 mm	Spacer C mm	Timbang(walang butas) kg	Singil ng langis kg
6020T	52	6000	28	50	103	48	46	112	3	1.95	0.027
6030T	149	6000	35	50	103	48	46	122	3	2.59	0.041
6040T	249	6000	42	55	113	51	45	130	3	3.36	0.054
6050T	435	6000	50	65	133	61	55	149	3	5.45	0.068
6060T	684	6050	56	75	153	64	59	163	3	7.26	0.086

6070T	994	5500	65	80	163	67	62	174	3	10.44	0.113
6080T	2050	4750	80	95	193	89	84	200	3	17.70	0.172
6090T	3730	4000	95	105	213	96	91	233	3	25.42	0.254
6100T	6280	3250	110	125	255	120	114	268	6	42.22	0.426
6110T	9320	3000	120	135	275	125	119	287	6	54.45	0.508

6120T	13700	2700	140	155	316	148	142	320	6	81.27	0.735
6130T	19900	2400	170	175	356	150	144	379	6	122.58	0.908
6140T	28600	2200	200	190	386	156	150	411	6	180.24	1.135
6150T	39800	2000	215	200	406	216	210	476	6	230.18	1.952
6160T	55900	1750	240	215	436	130	124	533	6	321.43	2.815

6170T	74600	1225	280	230	466	240	234	584	6	448.10	3.496

Ilarawan

Ito ay isang simple at cost-effective na pagkabit para sa mga high-torque na aplikasyon.

Pinagsasama ng Jiangsu RSK serpentine spring grid coupling ang mataas na torque capacity ng gear couplings na may flexibility ng elastic couplings, na ginagawa itong mas simple at mas perpektong opsyon sa mga medium hanggang heavy-duty na coupling. Ang mabilisang-disassembly na disenyo nito ay ganap na nag-aalis ng mga paghihirap sa pag-install at pag-alis, na nag-aalok ng mas matipid at maaasahang solusyon sa pagkabit.

Ang paglaban sa epekto, pamamasa ng vibration, at kakayahang umangkop sa iba't ibang mga pagkarga ay nagbibigay ng pinahusay na proteksyon para sa kagamitan.

Ang mga ibabaw ng ngipin ng RSK serpentine spring grid coupling ay binubuo ng maramihang mga curved surface, na nagpapahintulot sa contact area na mag-iba ayon sa mga pagbabago sa load. Ang disenyong ito ay nagbibigay-daan sa coupling na mas mahusay na makayanan ang mga epekto ng pag-load at variable na pag-load, na tinitiyak ang higit na kaligtasan sa panahon ng pagsisimula o sa ilalim ng hindi pantay na mga kondisyon sa paglo-load. Bukod dito, ang flexible transmission ng spring ay sumisipsip ng malaking halaga ng vibrational forces. Binabawasan ng damping effect nito ang impact vibrations ng higit sa 36%, na ginagawa itong tunay na shock at vibration filter para sa power transmission system.

Ang mabilis na pag-install at pag-alis ay nakakatipid ng oras at pagsisikap.

Naglalayong tugunan ang mga kahirapan at kawalan ng kahusayan sa pag-install at pag-disassembly ng mga coupling, nakabuo ang RSK ng isang bagong-bagong quick-disassembly coupling. Gumagamit ito ng tapered surface interface at gumagamit ng ilang high-strength bolts sa dulong mukha upang maglapat ng puwersa, na nakakamit ang parehong mga epekto sa pagpapalawak at koneksyon. Ang disenyong ito ay nagbibigay-daan para sa isang clearance fit sa panahon ng pag-install habang naghahatid ng pagganap ng isang interference fit, nakakatipid ng higit sa 70% ng oras kumpara sa tradisyonal na interference-fit na mga produkto.

Ultra-mahabang buhay ng serbisyo.

Ang conical spring ay ginawa mula sa high-strength alloy steel at sumasailalim sa isang mahigpit na proseso ng heat treatment upang makamit ang superior rigidity at flexibility. Ang spring surface ay precision sandblasted upang i-compress ang molecular structure ng surface layer, na nagreresulta sa pinahusay na wear resistance at pinahabang buhay ng serbisyo.

Simpleng istraktura at madaling pagpapanatili.

Mababang mga kinakailangan sa pag-install at isang malawak na iba't ibang mga disenyo.

Ang kinakailangan sa katumpakan ng pag-install para sa mga serpentine spring grid coupling ay mas mababa kaysa sa mga pangkalahatang coupling. Ang spring ay maaaring malayang umindayog sa loob ng mga uka ng ngipin ng kalahating coupling na manggas, na nagbibigay-daan para sa malaking radial, angular, at axial deviations sa pagitan ng dalawang shaft. Hangga't ang mga paglihis na ito ay nananatili sa loob ng isang tiyak na saklaw, hindi ito makakaapekto sa pagganap ng paghahatid ng kuryente, at hindi rin sila bubuo ng ingay o ikompromiso ang buhay ng serbisyo.
