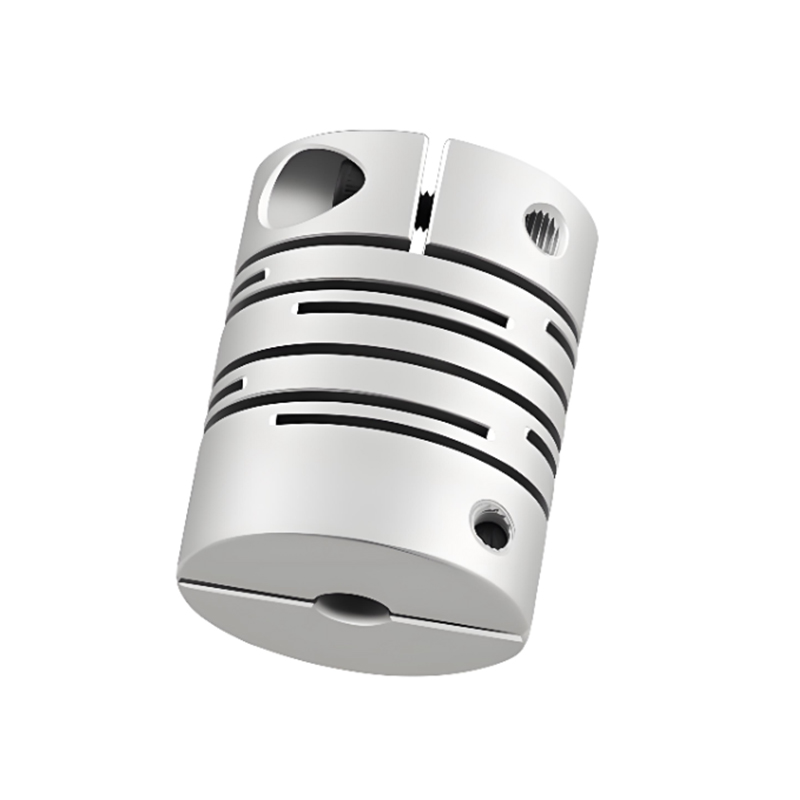

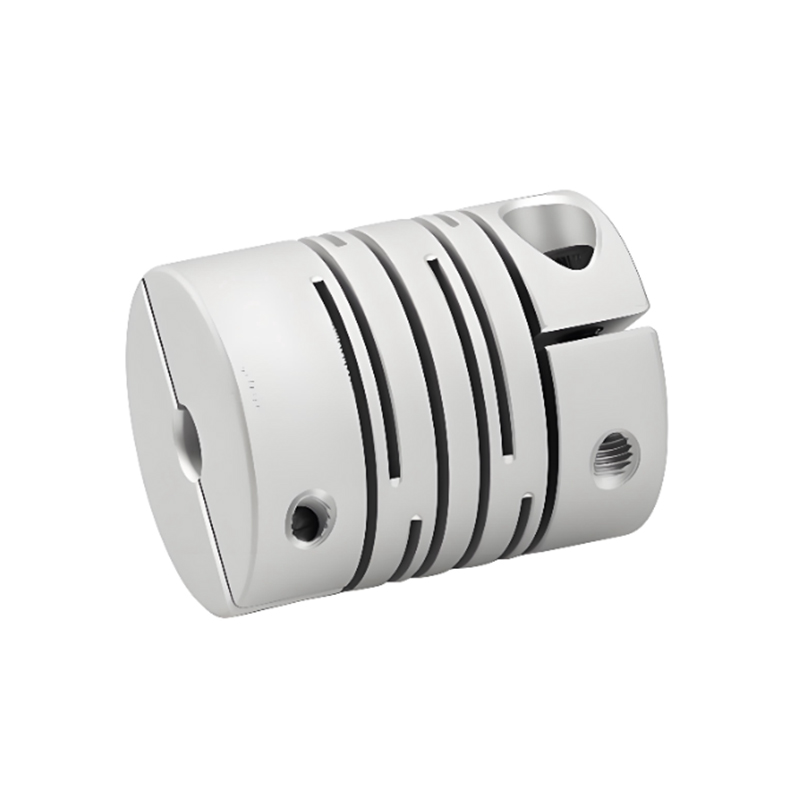

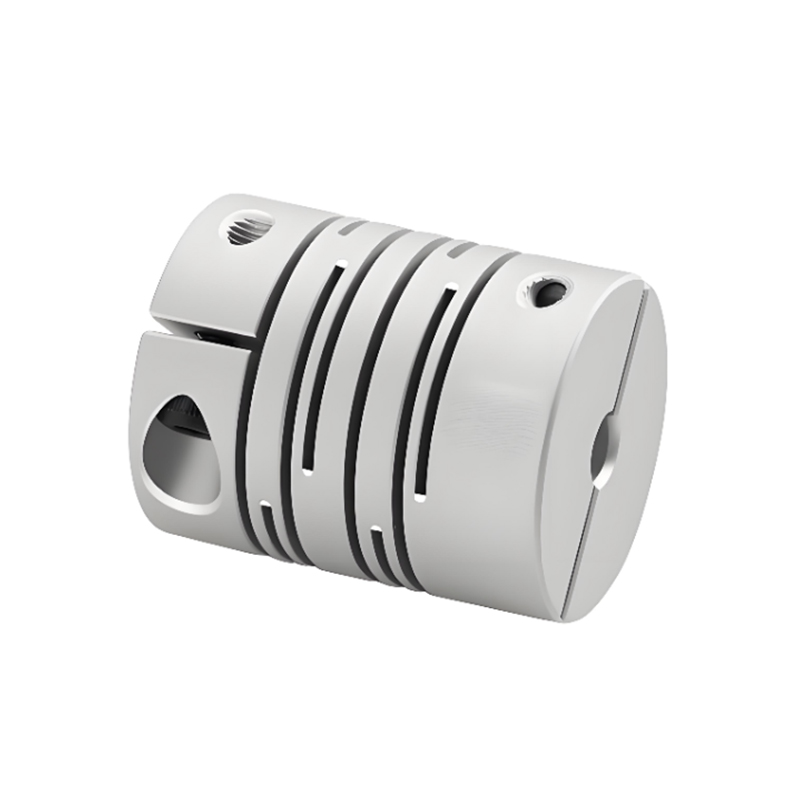

RSK-CPPC High Rigidity Alumium Alloy Parallel Line Shaft Coupling Clamp type

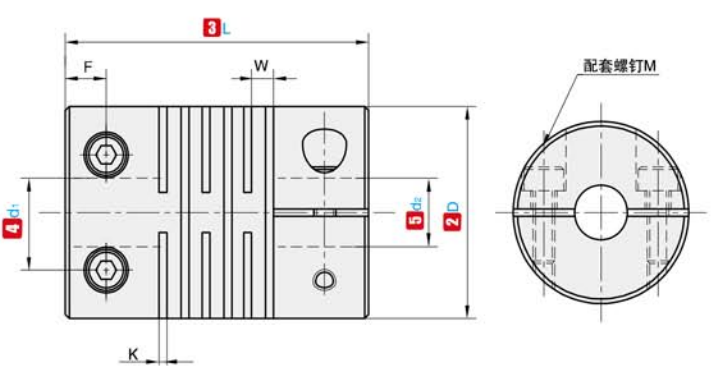

Code name

D

L

Karaniwang Inner Diameter(mm)

K

W

F

M

Paninikip ng metalikang kuwintas (N.m)

RSK-CPPC

16

17.5

3  4  5  6

0.55

1.18

3.0

M2.5

0.8

19

20

3  4  5  6  6.35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6.35   7  8  9         10

0.55

1.49

3.78

M3

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12

0.55

1.81

4.5

M3

1.2

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M3

1.2

Tandaan: Ang mga panloob na butas sa magkabilang dulo ng coupling ay maaaring malayang pagsamahin sa pinakamababa at maximum na panloob na diameters. Ang mga sukat ng panloob na diameter na minarkahan sa talahanayan ay para sa sanggunian lamang. Ang diameter ng butas na kinakailangan ng customer ay para sa sanggunian lamang. Para sa diameter ng butas na kailangan ng customer, mangyaring makipag-ugnayan sa amin.

Code name

D

L

Rating torque(N.m)

Payagan ang bias(mm)

Payagan ang pagtabingi(∠°)

Payagan ang axial deviation(mm)

Payagan ang RPM

Static torsional stiffness(N.m/rad)

Moment of inertia(N.m)

Timbang(g)

RSK-CPPC

16

17.5

0.75

0.05

0.5

±0.10

24000

200

2.8x10 ^-7

7

19

20

1.5

0.05

0.5

±0.10

20000

270

6.2x10 ^-7

12

24

25

2.2

0.05

0.5

±0.10

16000

790

2.0x10 ^-6

23

29

30

3

0.05

0.5

±0.10

13000

1400

5.2x10 ^-6

41

34

35

4.5

0.05

0.5

±0.10

11000

2200

1.1x10 ^-5

62

Tandaan: Ang nasa itaas na inertial torque at mga teknikal na parameter ay sinusukat ng pamantayan ng maximum na siwang. Ang pinakamataas na na-rate na halaga ng torque ay nauugnay sa tibay ng mismong pagkabit. Kung mas malaki ang panlabas na diameter, mas malaki ang puwersa, at mas maliit ang panlabas na diameter, mas mataas ang pinapayagang bilis.
