Pagtutukoy

Nagbabayad para sa Malaking Angular na Misalignment

Compact Design na may Mataas na Load Capacity

Mataas na Transmission Efficiency

Mataas na Maaasahan at Medyo Simpleng Pagpapanatili

Angkop para sa Malupit na Kapaligiran

Sa mga praktikal na aplikasyon, ang mga ito ay inuri sa heavy-duty, medium-duty, light-duty, at small-sized na mga uri batay sa magnitude ng torque na ipinadala. Ang mga heavy-duty na unibersal na coupling ay karaniwang ginagamit sa makinarya na metalurhiko, mabibigat na makinarya, makinarya ng petrolyo, makinarya sa konstruksyon, makinarya sa pag-angat at transportasyon, atbp. Ang mga unibersal na coupling na may katamtamang tungkulin at magaan na tungkulin ay kadalasang ginagamit sa mga sasakyan tulad ng mga sasakyan at lokomotibo, gayundin sa magaan na makinarya sa industriya. Pangunahing ginagamit ang maliliit na unibersal na mga coupling para sa paghahatid ng paggalaw, karaniwan sa mga makinang may katumpakan at mga mekanismo ng kontrol.

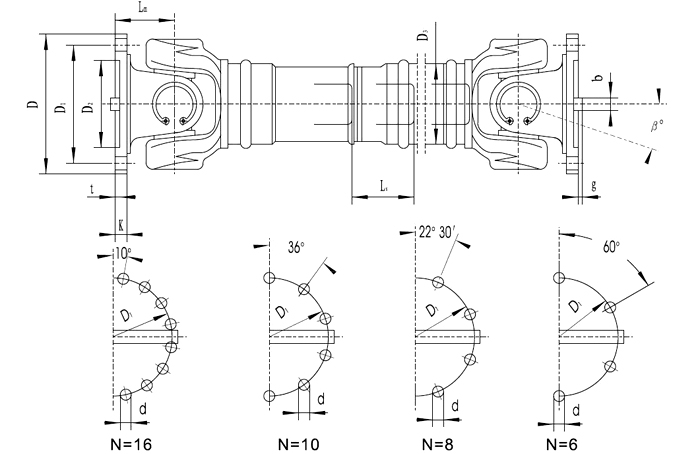

P/N	Taktikal na Diameter D/mm	Nominal na metalikang kuwintas Tn/kN.m	Nakakapagod na metalikang kuwintas Tf/kN.m	Angular Misalign ment β/(.）	尺寸Dimensyon(mm)										Axial Displacement Ls/mm	Dynamic na Sandali ng InertiaI (kg·m2)		Timbang ( Kg)
					Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	K	T	b (h9)	g		Lmin	Kailanman 100 mm ng pagtaas	Lmin	Kailanman 100 mm ng pagtaas
SWC180CH1	180	12.5	6.3	≤25	925	155	105	114	110	8-17	17	5	-	-	200	0.181	0.0070	74	2.8
SWC180CH2					1425										700	0.216		104
SWC225CH1	225	40	20	≤15	1020	196	135	152	120	8-17	20	5	32	9.0	220	0.561	0.0234	132	4.9
SWC225CH2					1500										700	0.674		182
SWC250CH1	250	63	31.5	≤15	1215	218	150	168	140	8-19	25	6	40	12.5	300	1.016	0.0277	190	5.3
SWC250CH2					1615										700	1.127		235
SWC285CH1	285	90	45	≤15	1475	245	170	194	160	8-21	27	7	40	15.0	400	2.156	0.0510	300	6.3
SWC285CH2					1875										800	2.360		358
SWC315CH1	315	125	63	≤15	1600	280	185	219	180	10-23	32	8	40	15.0	400	3.812	0.0795	434	8.0
SWC315CH2					2000										800	4.150		514
SWC350CH1	350	180	90	≤15	1715	310	210	267	194	10-23	35	8	50	16.0	400	7.663	0.2219	672	15.0
SWC350CH2					2115										800	8.551		823
SWC390CH1	390	250	125	≤15	1845	345	235	267	215	10-25	40	8	70	18.0	400	12.730	0.2219	817	15.0
SWC390CH2					2245										800	13.617		964
SWC440CH1	440	355	180	≤15	2110	390	255	325	260	16-28	42	10	80	20	400	22.540	0.4744	1312	21.7
SWC440CH2					2510										800	24.430		1537
SWC490CH1	490	500	250	≤15	2220	435	275	325	270	16-31	47	12	90	22.5	400	33.970	0.4744	1554	21.7
SWC490CH2					2620										800	35.870		1779
SWC550CH1	550	710	355	≤15	2585	492	320	426	305	16-31	50	12	100	22.5	500	72.790	1.3570	2585	34
SWC550CH2					3085										1000	79.570		3045

Ilarawan

Ang Cardan shaft coupling, o driveshaft, ay isang mekanikal na bahagi na nagpapadala ng torque at rotational power sa pagitan ng hindi pagkakatugma o gumagalaw na mga bahagi, gamit ang unibersal na joint (U-joints) at kung minsan ay mga spline upang mahawakan ang mga pagkakaiba sa anggulo at mga pagbabago sa distansya, karaniwan sa mga sasakyan (engine sa mga gulong), konstruksiyon, at makinarya sa industriya. Nagbibigay-daan ito para sa flexible na paglipat ng kuryente kung saan hindi posible ang mga direktang koneksyon, na kabayaran para sa paggalaw ng suspensyon sa mga kotse o mga offset sa mga kagamitan sa pabrika

Mga Pangunahing Pag-andar

Power Transmission: Nagdadala ng rotational force mula sa power source papunta sa isang driven na bahagi.

Kabayaran sa Misalignment: Pinapayagan ang paglipat ng kuryente sa pagitan ng mga shaft sa iba't ibang anggulo o offset, na mahalaga para sa pagsususpinde ng sasakyan o pang-industriya na makinarya.

Flexibility: Tinatanggap ang mga pagbabago sa distansya at anggulo habang gumagalaw ang mga bahagi, tulad ng mga gulong na gumagalaw sa ibabaw ng mga bump.

Mga Pangunahing Bahagi

Shaft Tube: Ang pangunahing katawan, kadalasang walang laman para sa lakas at liwanag.

Universal Joints (U-joints): Cross-shaped joints na may bearing caps na nagbibigay-daan sa baluktot sa maraming eroplano.

Flange Yokes: Ikonekta ang mga dulo ng shaft sa iba pang bahagi (engine, gearbox, mga gulong).

Mga Patlang ng Pangunahing Application:

Industriya ng Sasakyan: Mga sistema ng Driveshaft, na kumukonekta sa transmission sa drive axle.

Metallurgical Machinery: Magmaneho ng mga mekanismo para sa rolling mill, straightening machine.

Makinarya sa Konstruksyon: Mga lokasyon na nangangailangan ng malaking anggulo ng paghahatid ng kuryente sa mga crane, excavator, concrete pump truck, atbp.

Paper Machinery, Marine Industry, Heavy-Duty Mining Machinery: Equipment na nagpapadala ng mataas na torque at nagsasangkot ng shaft misalignment.
