Pagtutukoy

Tampok:

Simpleng Istraktura, Matipid sa Gastos

Ilang bahagi, mature na proseso ng pagmamanupaktura, ginagawa itong cost-effective

Walang Lubrication, Mababang Pagpapanatili

Zero maintenance

Magandang Vibration Damping at Cushioning Performance

Ang rubber/polyurethane elastic rings ay epektibong sumisipsip ng torsional vibration at moderate shock load, na nagpoprotekta sa drive equipment tulad ng mga motor at gearbox.

Ang parehong mga nylon pin at rubber ring ay mga insulating material, na maaaring makagambala sa mga kasalukuyang daanan ng shaft at maiwasan ang pagkakaroon ng electrical erosion

Magaan, Mababang Sandali ng Inertia

Ang mababang densidad ng mga pin ng nylon ay nagpapaliit sa epekto nito sa mga katangian ng pagsisimula ng pagkakabit

Madaling Pag-install

Ang pagpoposisyon sa pamamagitan ng mga spigot ay nagbibigay-daan sa medyo nakakarelaks na mga kinakailangan para sa pagkakahanay ng pag-install

Mga Patlang ng Pangunahing Aplikasyon

Koneksyon sa pagitan ng mga motor at pinapatakbong makina sa mga fan, pump, air compressor, at iba pang pangkalahatang kagamitan sa paghawak ng likido (pinakakaraniwang aplikasyon)

Mga light conveyor, mixer, packaging machine, makinarya sa agrikultura

Maliit hanggang katamtamang generator set, compressor units

Iba't ibang magaan na pang-industriya, kemikal na makinarya kung saan sensitibo ang gastos at banayad ang mga kondisyon ng pagpapatakbo

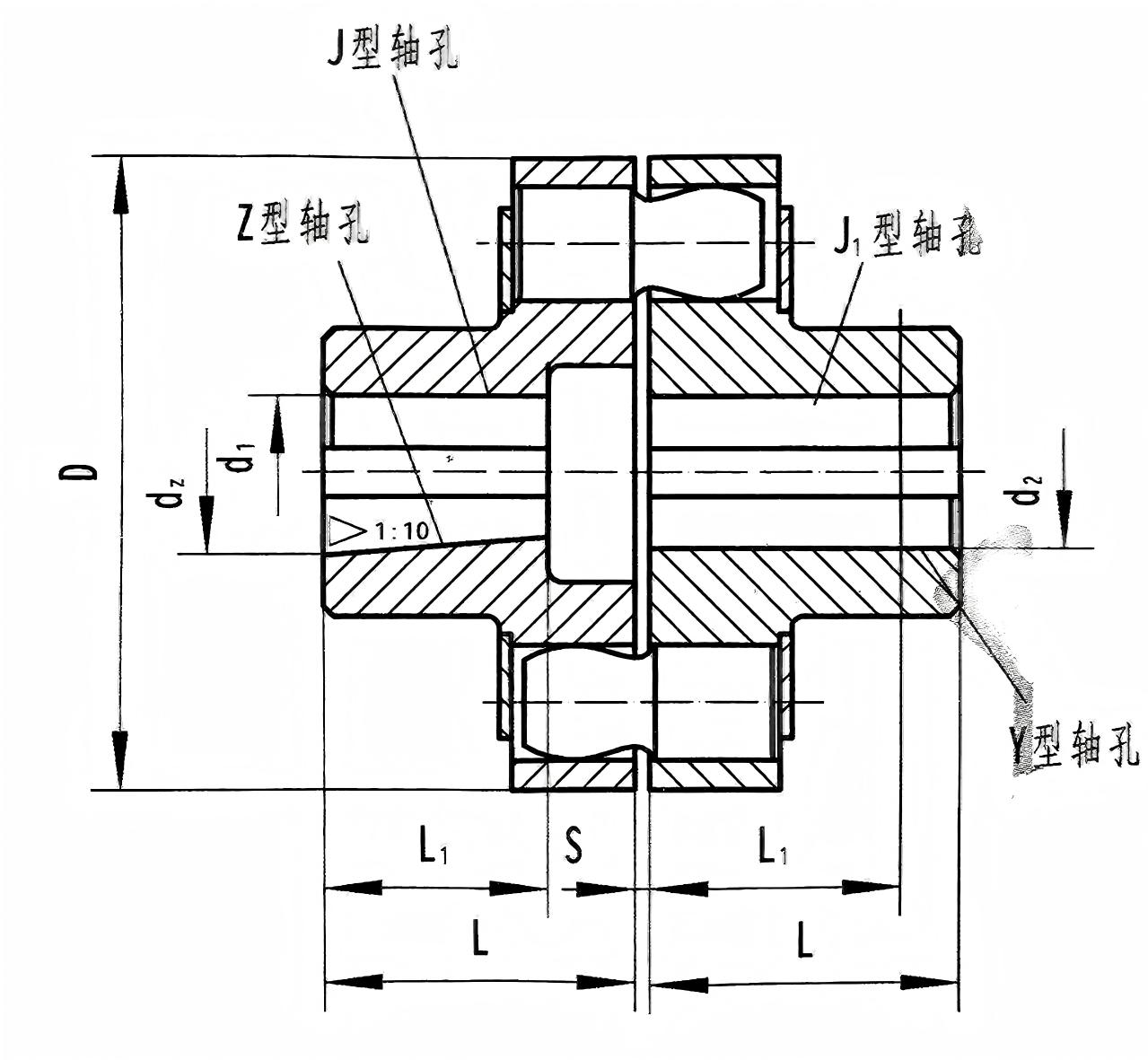

Modelo	Nominal Torque (N·m)	Pinahihintulutan bilis ng pag-ikot (rpm)	diameter ng butas ng baras (mm) d₁,d₂, dz,	Haba ng butas ng baras (mm)			D	S	Pinahihintulutan kabayaran halaga			Sandali ng pagkawalang-kilos ()	timbang (kg)
				Hugis Y		J, J₁, Z-shaped			Axial	Radial	anggulo direksyon
				L	L₁	L	mm				。
RSK-LX1	250	8500	12, 14	32	27	32	90	2.5	±0.5	0.15	≤0°30'	0.002	2
			16, 18, 19	42	30	42
			20, 22, 24	52	38	52
RSK-LX2	560	6300	20, 22, 24	52	38	52	120	2.5	±1	0.15	≤0°30'	0.009	5
			25, 28	62	44	62
			30, 32, 35	82	60	82
RSK-LX3	1250	4750	30, 32, 35、38	82	60	82	160	2.5	±2	0.15	≤0°30'	0.026	8
			40, 42, 45, 48	112	84	112
RSK-LX4	2500	3870	40, 42, 45, 48 50, 55, 56	112	84	112	195	3	±1.5	0.15	≤0°30′	0.109	22
			60, 63	142	107	142
RSK-LX5	3150	3450	50, 55, 56	142	107	142	220	3	±1.5	0.15	≤0°30′	0.191	30
			60, 63、65、70、71、75	142	107	142
RSK-LX6	6300	2720	60, 63、65、70 71, 75, 80	142	107	142	280	4	±2	0.20	≤0°30'	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70, 71, 75	142	107	142	320	4	±2	0.20	≤0°30′	1.314	98
			80, 85, 90, 95	172	132	172
			100, 110	212	167	212
RSK-LX8	16000	2120	80, 85, 90, 95	212	167	212	360	5	±1	0.20	≤0°30°	2.023	119
			100, 110、120、125	212	167	212
RSK-LX9	22400	1850	100, 110、120、125	212	167	212	410	5	±2	0.20	≤0°30′	4.386	197
			130, 140	252	202	252
RSK-LX10	35500	1600	110, 120, 125	212	167	212	480	6	±2.5	0.25	≤0°30′	9.760	322
			130, 140、150	252	202	252
			160, 170, 180	302	242	302
RSK-LX11	50000	1400	130, 140、150	252	202	252	540	6	±2.5	0.25	≤0°30'	20.05	520
			160, 170, 180	302	242	302
			190, 200, 220	352	282	352
RSK-LX12	80000	1220	160, 170, 180	302	242	302	630	7	±2.5	0.25	≤0°30'	37.71	714
			190, 200, 220	352	282	352
			240, 250, 260	410	330	-
RSK-LX13	125000	1080	190, 200, 220	352	282	352	710	8	±2	0.25	≤0°30'	71.37	1057
			240, 250, 260	410	330	-
			280, 300	470	380	-
RSK-LX14	180000	950	240, 250, 260	410	330	-	800	8	±3	0.25	≤0°30°	170.6	1956
			280, 300、320	470	380	-
			340	550	450	-

Ilarawan

Ang pangunahing katangian ng uri ng RSK-lx ay: Ang mga pin mismo (mga bahagi ng nylon) ay nagsisilbing pangunahing mga miyembro na nagdadala ng pagkarga para sa metalikang kuwintas, habang ang mga nababanat na singsing ay pangunahing para sa cushioning at kompensasyon.

Pangunahing Istruktura

Ang istraktura nito ay simple at simetriko, pangunahin na binubuo ng mga sumusunod na sangkap:

Dalawang Half-Couplings: Karaniwang gawa sa cast steel (ZG270-500) o cast iron (HT250). Nagtatampok ang mga mating face ng mga nakasentro na spigot upang matiyak ang pagkakahanay ng pag-install, at isang hanay ng mga cylindrical na butas na pantay-pantay sa paligid ng circumference.

Nylon Pins: Gawa sa high-strength Nylon 6 (PA6) o MC cast nylon, na kilala sa pagiging wear-resistant, self-lubricating, high-strength, at magaan. Ang mga ito ay ang mga pangunahing bahagi na nagdadala ng pagkarga para sa paghahatid ng metalikang kuwintas.

Elastic Rings: Karaniwang gawa sa neoprene rubber o polyurethane. Ang mga ito ay nilagyan sa ibabaw ng mga pin at umupo sa pagitan ng mga butas ng pin ng dalawang half-couplings. Ang kanilang pag-andar ay upang magbigay ng nababanat na pagpapapangit, sumipsip ng panginginig ng boses at pagkabigla, at payagan ang menor de edad na pag-aalis ng kamag-anak.

Mga Retainer Plate at Fasteners: Kabilang ang mga metal retainer plate, spring washers, nuts, atbp., na ginagamit upang axially secure ang pin assembly at maiwasan ang dislodgement.

Power Transmission Path: Torque → Driving Half-Coupling → Nylon Pins (sa compression) → Elastic Rings (under shear deformation) → Driven Half-Coupling.

Pagganap ng istruktura:

Ang naylon ay ginagamit para sa nababanat na mga bahagi, na may mataas na lakas at wear resistance, at angkop para sa mga kinakaing unti-unti na kapaligiran.

Ang panlabas na ibabaw ng steel brake wheel ay sumailalim sa quenching treatment.

Ang temperatura ng pagpapatakbo ay mula -20 ℃ hanggang 70 ℃.

Mga Pangunahing Katangian

Simpleng Istraktura, Matipid sa Gastos:

Ilang bahagi, mature na proseso ng pagmamanupaktura, ginagawa itong isa sa mga pinaka-epektibong uri ng coupling.

Walang Lubrication, Mababang Pagpapanatili:

Hindi naglalaman ng mga pares ng alitan ng metal, hindi nangangailangan ng pagdaragdag ng langis o grasa sa panahon ng operasyon, na nakakamit ng halos "zero maintenance", kailangan lang ng pana-panahong inspeksyon.

Magandang Pagganap ng Vibration Damping at Cushioning:

Ang rubber/polyurethane elastic rings ay epektibong sumisipsip ng torsional vibration at moderate shock load, na nagpoprotekta sa mga kagamitan sa pagmamaneho tulad ng mga motor at gearbox.

Nagtataglay ng Ilang Kakayahang Kompensasyon sa Pagkakamali:

Maaaring magbayad para sa maliit na axial (umaasa sa clearance sa pagitan ng mga pin at butas), radial, at angular misalignment (karaniwang angular ≤ 0.5°).

Electrical Insulation:

Ang parehong mga nylon pin at rubber ring ay mga insulating material, na maaaring makagambala sa mga kasalukuyang daanan ng baras at maiwasan ang pagguho ng kuryente.

Magaan, Mababang Sandali ng Inertia:

Ang mababang densidad ng mga nylon pin ay nagpapaliit sa epekto nito sa mga katangian ng pagsisimula ng paghinto ng pagkabit.

Madaling Pag-install:

Ang pagpoposisyon sa pamamagitan ng mga spigot ay nagbibigay-daan sa medyo nakakarelaks na mga kinakailangan para sa pagkakahanay ng pag-install.

Mga Patlang ng Pangunahing Aplikasyon

Koneksyon sa pagitan ng mga motor at pinapatakbong makina sa mga fan, pump, air compressor, at iba pang pangkalahatang kagamitan sa paghawak ng likido (pinakakaraniwang aplikasyon).

Mga light conveyor, mixer, packaging machine, makinarya sa agrikultura.

Maliit hanggang katamtamang generator set, compressor unit.

Iba't ibang magaan na pang-industriya, kemikal na makinarya kung saan sensitibo ang gastos at banayad ang mga kondisyon sa pagpapatakbo.
