Name: RSK-BJDF Manufacturing high-performance industry CV Joint Fixed Type
Rating: 5 (99 reviews)

Detalye

Operating angle≤18°

Pinapayagan ang pagpapalawak±12~±35

Pangunahing Pagtutukoy:

Uri	Diagram	Nominal Torque (N·m)	Pagkapagod na Torque (N·m)	Pinapayagan ang Operating Angle		Ang pagpapalawak Δ	Ang Sandali ng Inertia GD³ J × 10 ^-3 (kg·m²)
				Pinapayagan ang Operating Angle			L=500	L=1000	Bawat 100 higit pa sa haba
				Sa pag-ikot	Sa pahinga		Solid Shaft	Hollow Shaft	Solid Shaft	Hollow Shaft
BJ75DF	Larawan 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Larawan 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Larawan 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Larawan 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	Larawan 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Larawan 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Larawan 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Larawan 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Larawan 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

Ang pangunahing sukat:

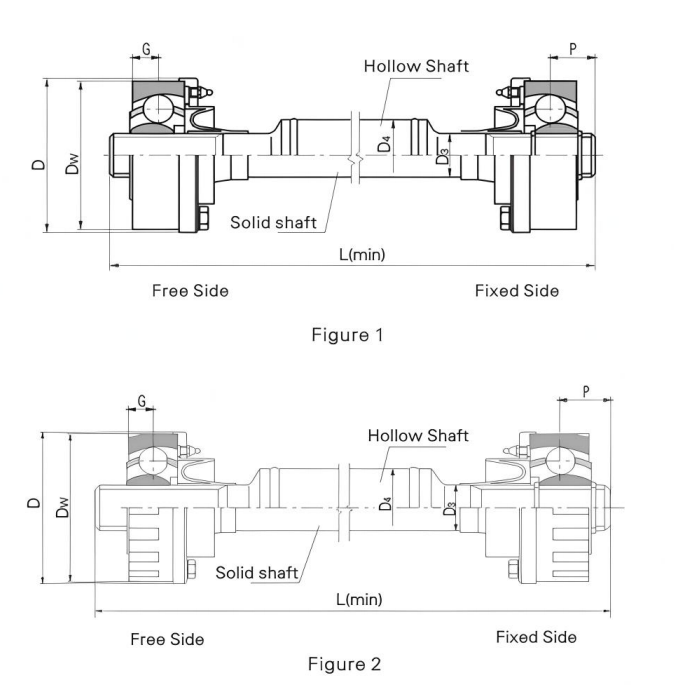

Uri	Diagram	Dw	D	G	P	Solid Shaft D3	Hollow Shaft D4	L(min)
Uri	Diagram	Dw	D	G	P	Solid Shaft D3	Hollow Shaft D4	Solid Shaft	Hollow Shaft
BJ75DF	Larawan 1	80	85	12.2	16	22	50	145	505
BJ95DF	Larawan 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Larawan 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Larawan 1	146	151	24.1	28	46	76	250	705
BJ175DF	Larawan 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Larawan 2	190	196	30	40	60	102	335	805
BJ225DF	Larawan 2	212	218	32.5	48	66	102	375	805
BJ250DF	Larawan 2	230	238	37.5	53	76	140	395	805
BJ300DF	Larawan 2	266.7	273	42	65	84	140	445	805

Ang katangian at paggamit

Ang pagsasaayos ng distansya ng pag-install at ang axial expansion ay natanto sa pamamagitan ng sliding spline fit sa unibersal na joint.

Pangunahing ginagamit ito para sa pagmamaneho ng pinch roll, scrubbing roll sealing roll, pagtatapos ng tension roll at squeezing roll sa metalurgical equipment.

Ang sumasagisag na halimbawa:BJ125DF1000

BJ: Uri ng BJ

125: Ang detalye ay 125

DF: Uri ng DF

1000: Ang haba ay 1000

Paglalarawan

Ang RSK CV Joint (ball cage constant velocity joint) ay isang high-performance transmission component. Nag-aalok kami ng isang maaasahang, cost-effective na CV Joints. Ang disenyo ng istruktura nito ay tumpak at higit sa lahat ay binubuo ng isang ball cage na panlabas na singsing, isang hugis bituin na panloob na singsing, isang hawla at isang force-transmitting steel ball. Ang panlabas na singsing ng hawla ng bola at ang panloob na singsing na hugis bituin ay mahigpit na konektado sa pagmamaneho at hinimok na mga baras ayon sa pagkakabanggit. Ang mga sentro ng force-transmitting steel balls ay matatagpuan sa eroplanong dumadaan sa gitna ng coupling at inilalagay sa raceway na binubuo ng outer spherical grooves ng spherical outer ring at ang outer spherical grooves ng star-shaped inner ring. Ang mga sentro ng dalawang spherical surface ay nag-tutugma sa gitna ng unibersal na pagkabit, na tinitiyak ang katumpakan at katatagan ng operasyon.

Sa mga tuntunin ng prinsipyo ng pagtatrabaho, upang matiyak na ang mga sentro ng lahat ng mga bolang bakal ay palaging nasa bisector ng anggulo sa pagitan ng dalawang shaft axes, ang mga bakal na bola ay naka-install sa bintana ng hawla. Sa ganitong paraan, kapag nagbago ang anggulo sa pagitan ng pagmamaneho at driven shaft ng coupling, ang force transmission point ay maaaring patuloy na nasa bisector ng anggulo, upang ang bilis sa pagitan ng driving at driven shafts ay mananatiling naka-synchronize, na nakakamit ng matatag at mahusay na power transmission. ang

Ang produktong ito ay may mahusay na pagganap sa wear resistance. Ang mga pangunahing bahagi ay gawa sa high-strength wear-resistant steel, at pinoproseso ng mga advanced na proseso tulad ng precision forging at cold extrusion upang matiyak ang katatagan ng panloob na istraktura ng bakal at lubos na mapabuti ang wear resistance ng materyal. Kasabay nito, ang ibabaw ay espesyal na ginagamot ng anti-corrosion upang higit na mapahusay ang kakayahan ng produkto na labanan ang pagguho sa malupit na kapaligiran at makabuluhang pahabain ang buhay ng serbisyo nito. ang

Mayroon itong malawak na hanay ng mga sitwasyon ng aplikasyon, lalo na sa automotive, metalurhiko, magaan na industriya, mabibigat na makinarya at iba pang mga industriya, kung saan ang shaft transmission sa ilalim ng mga kondisyon ng malalaking anggulo ng inclination at restricted radial dimension ay makakapagbigay ng maaasahang koneksyon ng kuryente at mga garantiya ng transmission para sa iba't ibang uri ng mekanikal na kagamitan.
