Detalye

Ang application ay nagpapataw ng mataas na pangangailangan sa compact na layout, naka-synchronize na pagpepreno, at katumpakan ng paghahatid.

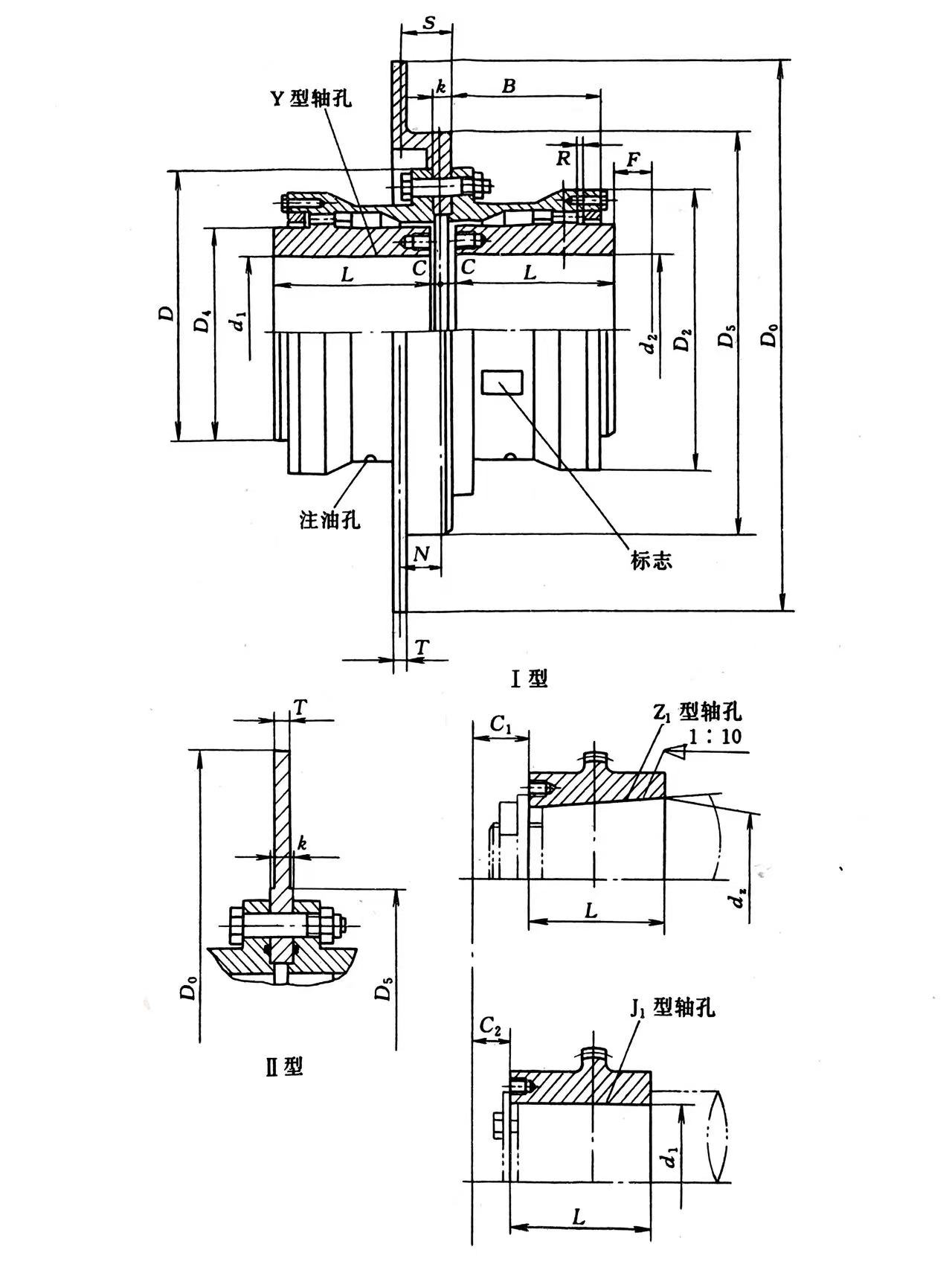

modelo	Nominal na metalikang kuwintas Tn/N.m	Pinahihintulutang bilis n/r.min-1	diameter ng butas ng baras d1\d2	L Haba ng butas ng baras L		D0	D	D2	D4	B	F	N	R	C	C1	C2	timbang m/kg	sandali ng pagkawalang-galaw I/kg.m2	Lubricating grease dosage /ml
				Y	J1,Z1
WGP1	710	4000	12,14	32	--	315	122	98	60	58	30	38	2	30	--	--	5.62	0.0078	0.11
			16,18,19	42										20
			20,22,24	52										10
			25,28	62	44									3	19	18
			30,32,35,38	82	60										23	12
			40,42	112	84										29	12
WGP2	1250	4000	22,24	52	--	315	150	118	77	68	30	38	2.5	20	--	--	9.62	0.022	0.12
			25,28	62										10
			30,32,35,38	82	60									3	23	16
			40,42,45,48,50,55,56	112	84										29
WGP3	2500	3550	22,24	52	--	355	170	140	90	80	30	49	3	33	--	--	16.6	0.047	0.2
			25,28	62										23
			30,32,35,38	82	60									3	23	25
			40,42,45,48,50,55,56	112	84										29	16
			60,63	142	107										36
WGP4	4500	2500	30,32,35,38	82	--	400 450 500	200	160	112	90	30	45	3	13	--	--	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84									3	29	17
			60,63,65,70,71,75	142	107										36
			80	172	132										41
WGP5	7100	2500	30,32,35,38	82	--	400 450 500	225	180	128	100	30	45	4	23	--	--	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84									3	29	29
			60,63,65,70,71,75	142	107										36
			80,85,90	172	132										41
WGP6	10000	2000	32,35,38	82	--	450 500 560 630	245	200	145	112	30	44	4	35	--	--	51.3	0.293	0.65
			40,42,45,48,50,55,56	112										5
			60,63,65,70,71,75	142	107										38	20
			80,85,90,95	172	132										43
			100												48
WGP7	14000	1700	32,35,38	82	--	450 500 560 710	272	230	160	122	30	44	4	45	--	--	68	0.53	0.8
			40,42,45,48,50,55,56	112										15
			60,63,65,70,71,75	142	107									5	38	20
			80,85,90,95	172	132										43
			100,110	212	167										48
WGP8	20000	1700	55,56	112	--	500 560 630 710	290	245	170	136	30	44	5	29	--	--	79	0.71	0.95
			60,63,65,70,71,75	142	107									5	38	34
			80,85,90,95	172	132										43	20
			100,110,120,125	212	167										48
WGP9	25000	1600	65,70,71,75	142	107	560 630 710 800	315	265	190	140	30	58	5	5	38	38	106.5	1.05	1.3
			80,85,90,95	172	132										43	28
			100,110,120,125	212	167										48
			130,140	252	202										53
WGP10	40000	1600	75	142	--	630 710 800	355	300	225	165	30	58	6	28	--	--	159	1.74	1.6
			80,85,90,95	172	132									5	43	38
			100,110,120,125	212	167										48	28
			130,140	252	202										53
			160	302	242										63
WGP11	56000	1400	85,90,95	172	--	710 800 900	412	345	256	180	40	58	6	15	--	--	215	3.67	2
			100,110,120,125	212	167									8	51	32
			130,140,150	252	202										56
			160,170,180	302	242										66
WGP12	80000	1400	120,125	212	167	710 800 900	440	375	288	207	40	58	7	8	51	45	303	6.4	3.4
			130,140,150	252	202										56	32
			160,170,180	302	242										66
			190,200	352	282										76
WGP13	112000	1400	140,150	252	202	800 900	490	425	320	235	50	58	8	8	56	38	391	10.45	4.4
			160,170,180	302	242										66	32
			190,200,220	352	282										76
WGP14	160000	1200	160,170,180	302	242	900 1000	545	462	362	265	50	65	9	10	68	32	523	17.48	6.6
			190,200,220	352	282										78
			240,250,260	410	330										--	10

Paglalarawan

Ang gear coupling ay isang high-torque mechanical connector para sa mga non-collinear shaft, na gumagamit ng internal/external na mga ngipin sa mga manggas upang magpadala ng kapangyarihan habang binabayaran ang angular, radial, at axial misalignment, na ginagawa itong perpekto para sa mabibigat na pang-industriya na gamit tulad ng mga steel mill, pump, at conveyor kung saan mahalaga ang high power density at reliability, bagama't nangangailangan ito ng wastong lubrication.

Paano ito gumagana

Mga Bahagi: Dalawang hub (na may mga panlabas na ngipin ng gear) na nakakabit sa bawat baras, na konektado ng mga manggas (na may panloob na ngipin ng gear).

Misalignment Compensation: Ang mga ngipin ng gear ay nagbibigay-daan para sa paggalaw, pagbaluktot upang mahawakan ang angular (side-to-side), radial (offset), at axial (end-to-end) misalignment sa pagitan ng mga shaft.

Torque Transmission: Ang mataas na surface contact sa pagitan ng mga koronang ngipin ng gear ay nagbibigay ng mahusay, mataas na torque power transfer na may pambihirang torsional stiffness.

Mga Pangunahing Tampok at Benepisyo

Mataas na Torque: May kakayahang humawak ng napakataas na torque load.

Compact: Nag-aalok ng mataas na power-to-weight ratio, na umaangkop sa mga masikip na espasyo.

Maaasahan: Nagbibigay ng mahabang buhay ng serbisyo na may wastong pagpapadulas.

Versatile: Available sa iba't ibang configuration (single/double engagement, rigid/flexible halves) para sa iba't ibang pangangailangan.

Mga aplikasyon

Roll drive (mga industriya ng bakal, papel)

Mga bomba, tagahanga, conveyor

Mga kagamitan sa pagbuo ng kuryente

Pagpapanatili

Nangangailangan ng pana-panahong pagpapadulas (grease) upang maprotektahan ang mga ngipin ng gear.

Ang wastong pagkakahanay sa panahon ng pag-install ay mahalaga para sa pagiging maaasahan at mahabang buhay.
