Name: RSK Serpentine Spring Grid Coupling na may Customized Brake Disc para sa Power Transmission
Rating: 5 (99 reviews)

Detalye

Ito ay isang simple at cost-effective na pagkabit para sa mga high-torque na aplikasyon

Ang paglaban sa epekto, pamamasa ng vibration, at kakayahang umangkop sa iba't ibang mga pagkarga ay nagbibigay ng pinahusay na proteksyon para sa kagamitan

Ang mabilis na pag-install at pag-alis ay nakakatipid ng oras at pagsisikap

Ultra-mahabang buhay ng serbisyo

Simpleng istraktura at madaling pagpapanatili

Mababang mga kinakailangan sa pag-install at isang malawak na iba't ibang mga disenyo

Ang kinakailangan sa katumpakan ng pag-install para sa mga serpentine spring grid coupling ay mas mababa kaysa doon para sa pangkalahatang mga coupling

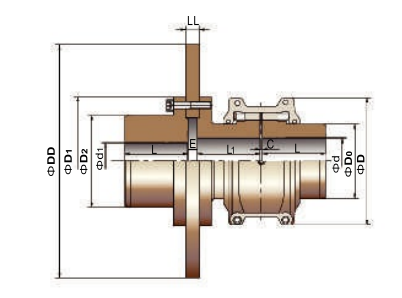

Modelo	Nominal Torque/ Tn N. M	Braking torque Tn N.m	Pinahihintulutang bilis/ N rpm	Pinakamataas na butas ng ehe/ d1 mm	Pinakamataas na butas ng ehe d mm	Axial Haba L mm	Kabilang sa Haba L1 mm	Braking Tray Mga Labas na Dimensyon DD mm	Lapad ng Braking Tray LL mm	D mm	D2 mm	kalawakan C mm	kalawakan E mm	Timbang (Walang butas walang disc) kg	Singil ng Langis (kg)
6060T	684	230	3690	80	56	75	75	315	30	150	105	3	20	14.4	0.086
6070T	994	330	3500	85	65	80	80	315	30	160	110	3	20	18.3	0.113
6080T	2050	680	3160	95	80	95	95	315	30	190	122	3	20	30.4	0.172
6090T	3730	1240	3060	110	95	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	130	110	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	150	120	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	170	140	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	190	170	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	210	200	190	170	630	30	384	268	6	20	262.3	1.135
6150T	39800	13200	1300	240	215	200	190	710	30	450	298	6	20	335.6	1.952

6160T	55900	18600	1150	265	240	215	200	800	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	310	280	230	210	800	30	570	390	10	20	660.2	3.496
6180T	103000	34300	920	325	300	270	220	900	30	630	430	10	30	910.5	3.768
6190T	137000	45600	890	350	320	290	240	900	30	680	480	10	30	1128	4.400
6200T	186000	62000	780	390	360	320	260	1000	30	760	530	10	30	1572	5.630

6210T	249000	83000	820	420	380	350	310	1200	30	850	580	13	30	2126	10.53
6220T	336000	112000	650	450	420	390	330	1400	30	930	620	13	30	2785	16.07
6230T	435000	145000	550	490	450	420	380	1800	30	1000	660	13	30	3584	24.06
6240T	559000	186000	500	520	480	450	420	2200	30	1100	7051	13	30	4735	33.82

Paglalarawan

Ito ay isang simple at cost-effective na pagkabit para sa mga high-torque na aplikasyon.

Pinagsasama ng Jiangsu RSK serpentine spring grid coupling ang mataas na torque capacity ng gear couplings na may flexibility ng elastic couplings, na ginagawa itong mas simple at mas perpektong opsyon sa mga medium hanggang heavy-duty na coupling. Ang mabilisang-disassembly na disenyo nito ay ganap na nag-aalis ng mga paghihirap sa pag-install at pag-alis, na nag-aalok ng mas matipid at maaasahang solusyon sa pagkabit.

Ang paglaban sa epekto, pamamasa ng vibration, at kakayahang umangkop sa iba't ibang mga pagkarga ay nagbibigay ng pinahusay na proteksyon para sa kagamitan.

Ang mga ibabaw ng ngipin ng RSK serpentine spring grid coupling ay binubuo ng maramihang mga curved surface, na nagpapahintulot sa contact area na mag-iba ayon sa mga pagbabago sa load. Ang disenyong ito ay nagbibigay-daan sa coupling na mas mahusay na makayanan ang mga epekto ng pag-load at variable na pag-load, na tinitiyak ang higit na kaligtasan sa panahon ng pagsisimula o sa ilalim ng hindi pantay na mga kondisyon sa paglo-load. Bukod dito, ang flexible transmission ng spring ay sumisipsip ng malaking halaga ng vibrational forces. Binabawasan ng damping effect nito ang impact vibrations ng higit sa 36%, na ginagawa itong tunay na shock at vibration filter para sa power transmission system.

Ang mabilis na pag-install at pag-alis ay nakakatipid ng oras at pagsisikap.

Naglalayong tugunan ang mga kahirapan at kawalan ng kahusayan sa pag-install at pag-disassembly ng mga coupling, nakabuo ang RSK ng isang bagong-bagong quick-disassembly coupling. Gumagamit ito ng tapered surface interface at gumagamit ng ilang high-strength bolts sa dulong mukha upang maglapat ng puwersa, na nakakamit ang parehong mga epekto sa pagpapalawak at koneksyon. Ang disenyong ito ay nagbibigay-daan para sa isang clearance fit sa panahon ng pag-install habang naghahatid ng pagganap ng isang interference fit, nakakatipid ng higit sa 70% ng oras kumpara sa tradisyonal na interference-fit na mga produkto.

Ultra-mahabang buhay ng serbisyo.

Ang conical spring ay ginawa mula sa high-strength alloy steel at sumasailalim sa isang mahigpit na proseso ng heat treatment upang makamit ang superior rigidity at flexibility. Ang spring surface ay precision sandblasted upang i-compress ang molecular structure ng surface layer, na nagreresulta sa pinahusay na wear resistance at pinahabang buhay ng serbisyo.

Simpleng istraktura at madaling pagpapanatili.

Mababang mga kinakailangan sa pag-install at isang malawak na iba't ibang mga disenyo.

Ang kinakailangan sa katumpakan ng pag-install para sa mga serpentine spring grid coupling ay mas mababa kaysa sa mga pangkalahatang coupling. Ang spring ay maaaring malayang umindayog sa loob ng mga uka ng ngipin ng kalahating coupling na manggas, na nagbibigay-daan para sa malaking radial, angular, at axial deviations sa pagitan ng dalawang shaft. Hangga't ang mga paglihis na ito ay nananatili sa loob ng isang tiyak na saklaw, hindi ito makakaapekto sa pagganap ng paghahatid ng kuryente, at hindi rin sila bubuo ng ingay o ikompromiso ang buhay ng serbisyo.
