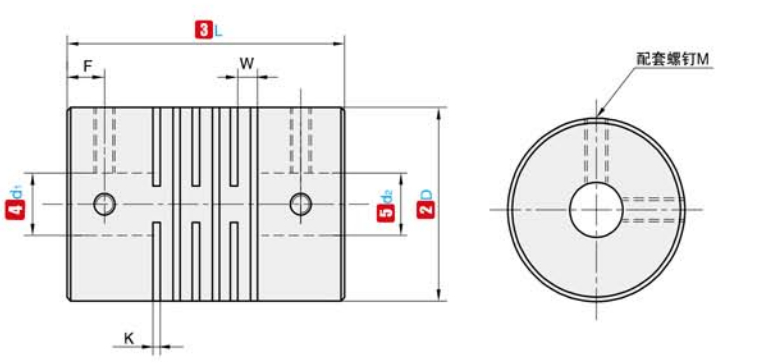

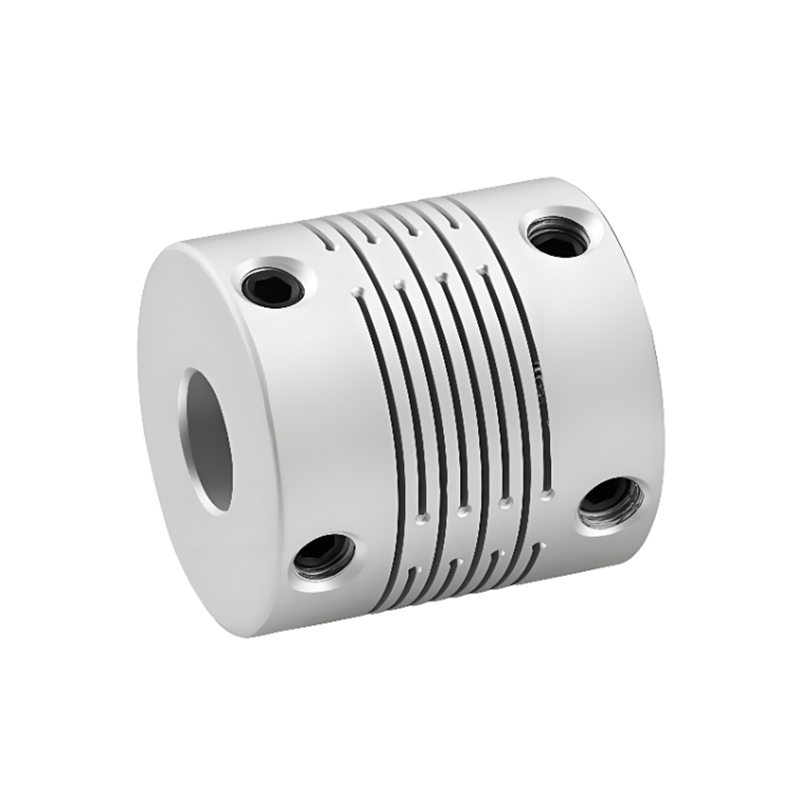

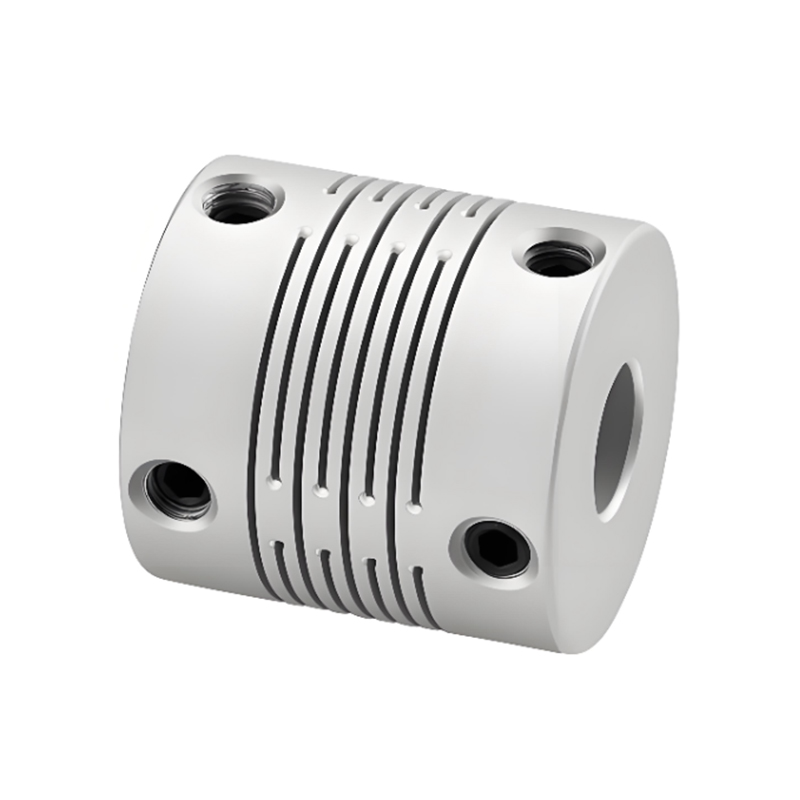

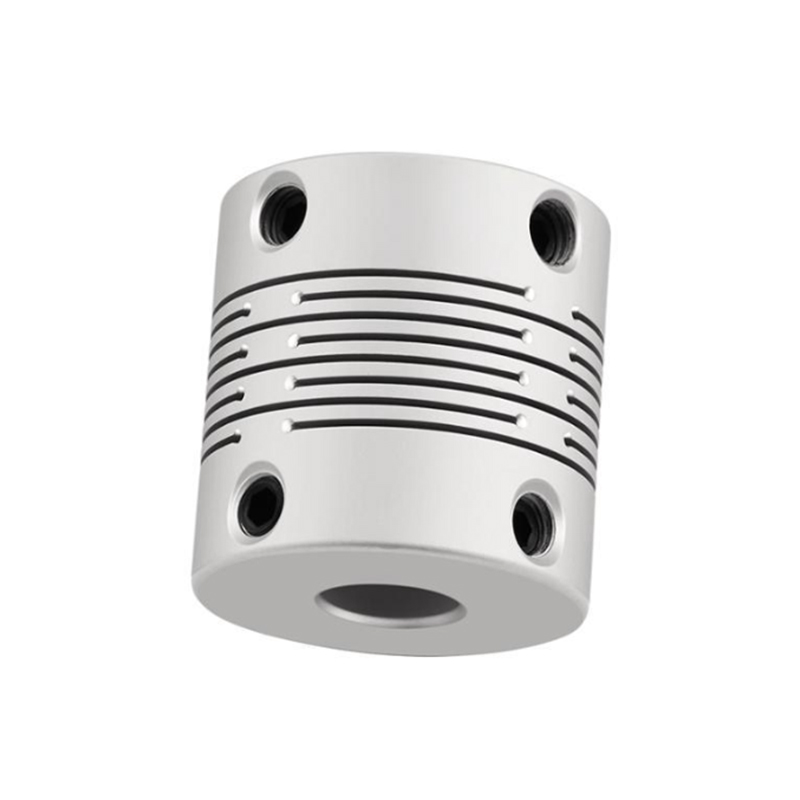

RSK-CPP High Rigidity Alumium Alloy Parallel Beam Shaft Coupling Positioning Screw

Code name

D

L

Karaniwang Inner Diameter(mm)

K

W

F

M

RSK-CPP

16

17.5

3  4  5  6

0.55

1.18

3.0

M3

19

20

3  4  5  6  6.35  7  8

0.55

1.18

2.3

M3

24

25

4  5  6  6.35   7  8  9         10

0.55

1.49

4.25

M4

29

30

5  6  6.35  7  8  9  9.525  10  11  12

0.55

1.81

5.1

M5

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.0

M5

Code name

D

L

Rating torque(N.m)

Payagan ang bias(mm)

Payagan ang pagtabingi(∠°)

Payagan ang axial deviation(mm)

Payagan ang RPM

Static torsional stiffness(N.m/rad)

Moment of inertia(N.m)

Timbang(g)

RSK-CPP

16

17.5

0.75

0.05

0.5

±0.10

24000

200

2.8x10 ^-7

7

19

20

1.5

0.05

0.5

±0.10

20000

270

6.2x10 ^-7

10

24

25

2.2

0.05

0.5

±0.10

16000

790

2.0x10 ^-6

22

29

30

3

0.05

0.5

±0.10

13000

1400

5.2x10 ^-6

40

34

35

4.5

0.05

0.5

±0.10

11000

2200

1.1x10 ^-5

64

Tandaan: Ang nasa itaas na inertial torque at mga teknikal na parameter ay sinusukat ng pamantayan ng maximum na siwang. Ang pinakamataas na na-rate na halaga ng torque ay nauugnay sa tibay ng mismong pagkabit. Kung mas malaki ang panlabas na diameter, mas malaki ang puwersa, at mas maliit ang panlabas na diameter, mas mataas ang pinapayagang bilis.
