Pakyawan RSK-GIICL Crowned Gear Coupling Narrow Type Napakahusay na Angular at Radial Misalignment Compensation

Bahay / Mga produkto / Mga Coupling ng Gear / RSK-GIICL Crowned Gear Coupling Narrow Type Napakahusay na Angular at Radial Misalignment Compensation

RSK-GIICL Crowned Gear Coupling Narrow Type Napakahusay na Angular at Radial Misalignment Compensation

Name: RSK-GIICL Crowned Gear Coupling Narrow Type Napakahusay na Angular at Radial Misalignment Compensation
Rating: 5 (99 reviews)

Makipag-ugnayan sa Amin

NAUNA: RSK-GIICLZ Drum Gear Coupling Narrow Type Intermediate Shaft para sa heavy-load power transmission applications SUSUNOD: Walang susunod na artikulo

Detalye
Paglalarawan

Detalye

Napakahusay na Angular at Radial Misalignment Compensation

Mataas na Kapasidad ng Pag-load, Mababang Pagsuot, Mahabang Buhay ng Serbisyo

Awtomatikong Alignment at Self-Centering Capability

Compact Structure, High Torque Transmission

Nangangailangan ng Lubrication at Sealing

Mataas na Pagkakaaasahan, Angkop para sa Malupit na Kundisyon

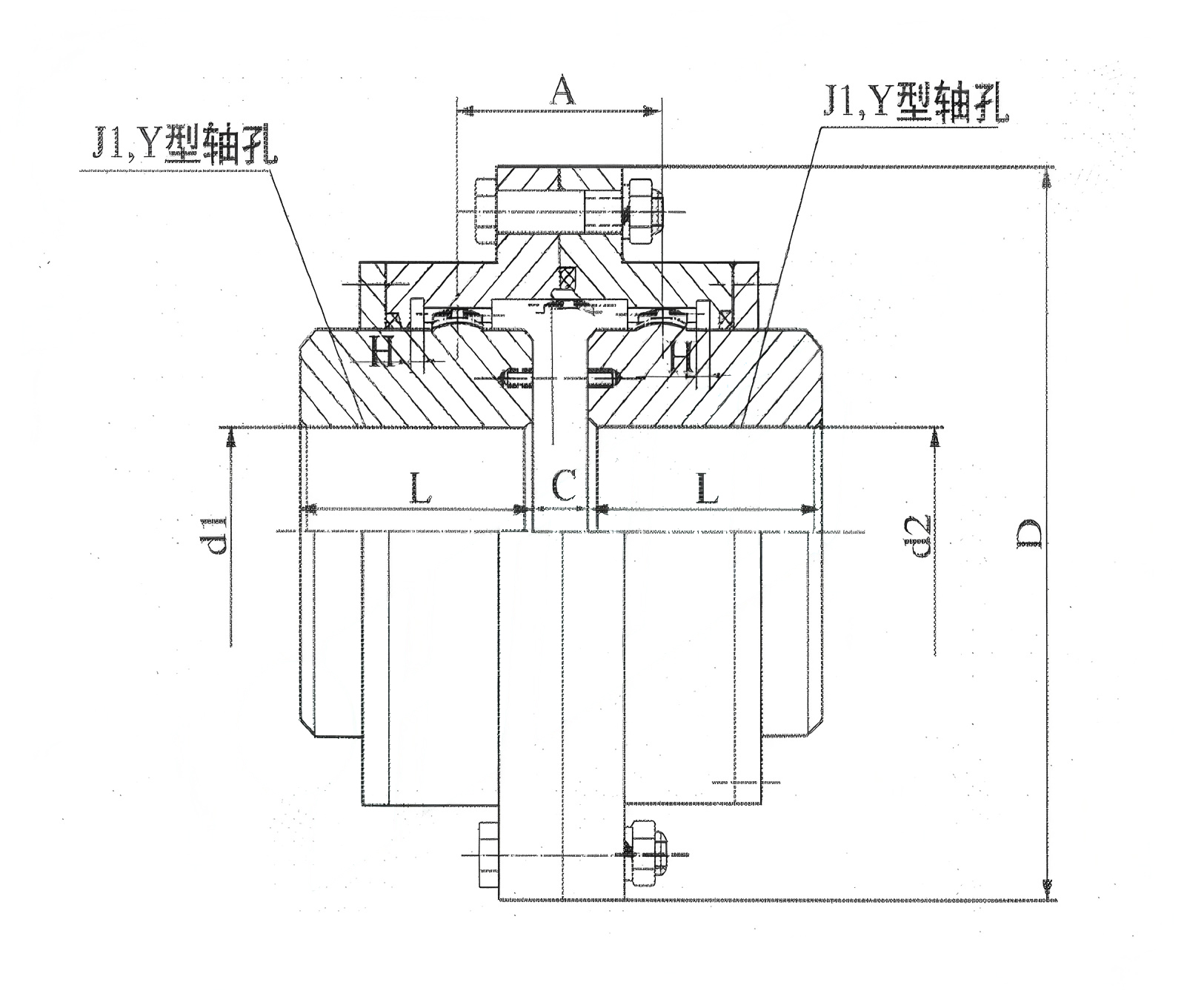

P/N	Nominal Torque Tn N.m	Haba ng axial bore	Axial bore diameter	D	A	C	H	Timbang(kg)
		Y,J1	d1,d2
		L
GIICL1	355	38-82	14-35	103	36	8	2	5.1
GIICL2	630	38-112	16-45	115	42	8	2	6.2
GIICL3	1000	38-112	22-56	127	44	8	2	8.6
GIICL4	1600	60-142	38-65	149	49	8	2	14.5
GIICL5	2800	84-142	40-75	167	55	10	2.5	19.6
GIICL6	4500	84-172	45-90	187	56	10	2.5	31.2
GIICL7	6300	84-212	50-105	204	60	10	3.5	47.2
GIICL8	9000	84-212	55-115	230	67	10	3.5	47.2
GICL9	14000	107-252	60-135	256	69	12	3	95.8
GIICL10	20000	107-252	65-150	287	78	14	3.5	119
GIICL11	31500	107-302	70-175	325	81	14	3.5	189
GIICL12	15000	107-352	75-200	362	89	16	4	285
GIICL13	63000	202-352	150-225	412	98	18	4.5	360
GIICL14	100000	242-410	170-250	462	172	22	5.5	544
GIICL15	160000	282-470	190-285	512	182	22	5.5	786
GIICL16	224000	282-470	220-320	580	209	28	7	1027
GIICL17	315000	330-550	250-365	644	198	28	7	1532
GIICL18	450000	380-650	280-400	726	272	28	8	2278
GIICL19	630000	380-650	300-470	818	232	32	8	3026
GIICL20	900000	450-800	360-540	928	247	32	10.5	4430
GIICL21	1250000	540-800	400-600	1022	255	40	11.5	6152
GIICL22	1600000	540-800	450-680	1134	262	40	13	7738
GIICL23	2240000	680-800	500-770	1282	299	50	14.5	11553
GIICL24	3150000	680-900	560-880	1428	317	50	16.5	16615
GIICL25	4000000	900-1000	670-1040	1644	325	50	19	27797

Paglalarawan

I. Mga Pangunahing Kalamangan (Kumpara sa Spur Gear Couplings)

Napakahusay na Angular at Radial Misalignment Compensation

Barreled Design: Ang mga panlabas na gilid ng mga panlabas na ngipin ay ginagawang spherical (barreled) na hugis, na nagbibigay ng mas malaking backlash.
Epekto: Pinapayagan ang panloob at panlabas na mga ngipin na mag-mesh sa mas malalaking anggulo at tumanggap ng ilang partikular na radial offset. Karaniwan, ang angular na kompensasyon ay maaaring umabot sa 1°30′, at ang radial na kompensasyon ay mas mahusay kaysa sa mga spur gear coupling. Ito ang pinakapangunahing kalamangan nito.

Mataas na Kapasidad ng Pag-load, Mababang Pagsuot, Mahabang Buhay ng Serbisyo

Pang-ibabaw na Contact: Sa ilalim ng misalignment, ang mga barreled na ngipin ay nagpapanatili ng ibabaw na contact, iniiwasan ang pag-load sa gilid at konsentrasyon ng stress na karaniwan sa spur teeth.
Mabisang Pamamahagi ng Pag-load: Ang load ay ipinamamahagi nang mas pantay-pantay sa lapad ng ngipin, na nagpapababa ng presyon sa bawat unit area.
Epekto: Lubos na pinapataas ang kapasidad ng pag-load at shock resistance ng coupling habang binabawasan ang pagkasira at pinapahaba ang buhay ng serbisyo.

Awtomatikong Alignment at Self-Centering Capability

Ang spherical meshing na katangian ng barreled teeth ay nagbibigay ng antas ng "self- adaptability." Maaari itong awtomatikong mag-adjust para sa maliit na misalignment na sanhi ng mga error sa pag-install o pag-aayos ng pundasyon, na nagpoprotekta sa mga bearings ng konektadong kagamitan.

II. Istruktural at Iba pang Katangian

Compact na Istraktura, Mataas na Torque Transmission

Para sa parehong laki, ang mga barreled gear coupling ay maaaring magpadala ng mas mataas na torque, na nag-aalok ng mataas na volumetric na kahusayan.

Nangangailangan ng Lubrication at Sealing

Lubrication: Bilang isang matibay na movable coupling, ang mga ibabaw ng ngipin nito ay nangangailangan ng mahusay na lubrication (karaniwang langis o grasa) upang mabawasan ang pagkasira at pagbuo ng init.
Pagse-sealing: Kabilang sa karaniwang kagamitan ang mga seal gaya ng mga O-ring o lip seal para maiwasan ang pagtagas ng lubricant at pagpasok ng mga panlabas na contaminant. Ang pagiging maaasahan ng selyo ay direktang nakakaapekto sa habang-buhay ng pagkabit.

Mataas na Pagkakaaasahan, Angkop para sa Malupit na Kundisyon

Dahil sa kanilang tibay, ang GIICL-type na mga coupling ay malawakang ginagamit sa mga application na kinasasangkutan ng tuluy-tuloy na operasyon, mabibigat na pagkarga, katamtaman hanggang mataas na bilis, at bahagyang misalignment. Kabilang sa mga halimbawa ang: metallurgical rolling mill, makinarya sa pagmimina, heavy lifting equipment, marine propulsion system, at generator.
