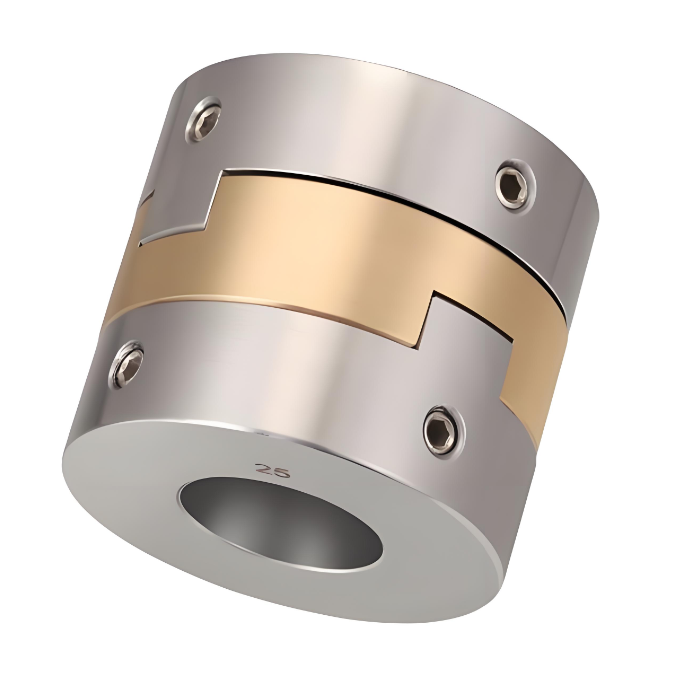

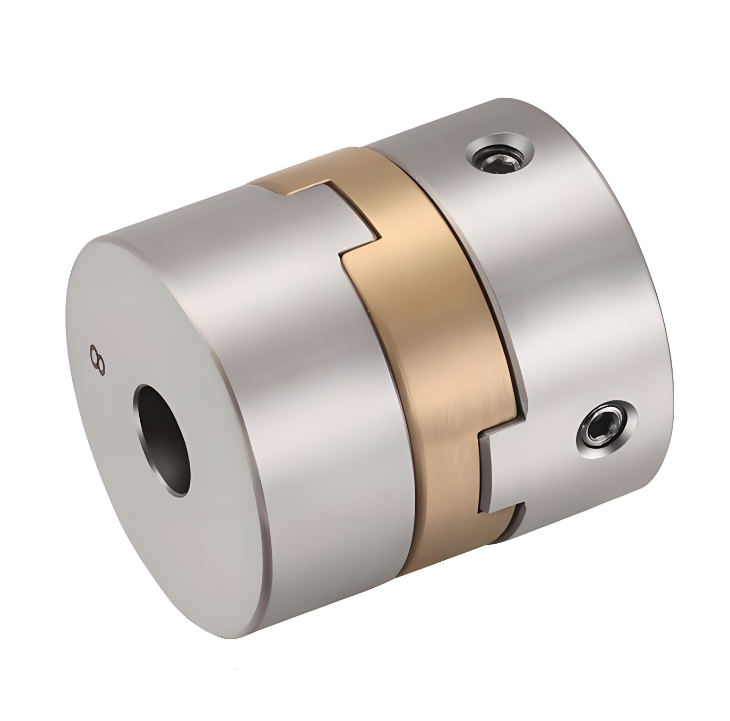

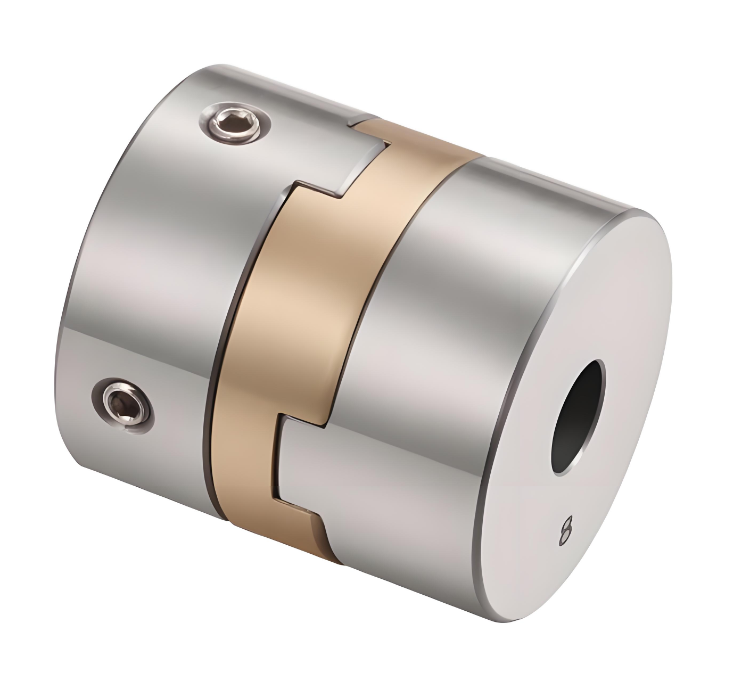

Name: RSK-CPHG Stainless Steel Block Coupling na may pangunahing paraan ng pagpoposisyon ng disenyo ng turnilyo na paraan ng pangkabit
Rating: 5 (99 reviews)

Detalye

> Ang pangunahing materyal ay na-import na SUS304 hindi kinakalawang na asero

> Ang intermediate adjustment ring material ay gumagamit ng imported aluminum bronze,

> May magandang wear resistance, corrosion resistance, mas higpit

>Ang sliding na disenyo ay nakakabawi sa radial at angular deviation nang mas epektibo

> Matatanggal na disenyo para sa madaling pag-install

>Na may key way na disenyo, positioning screw fastening method

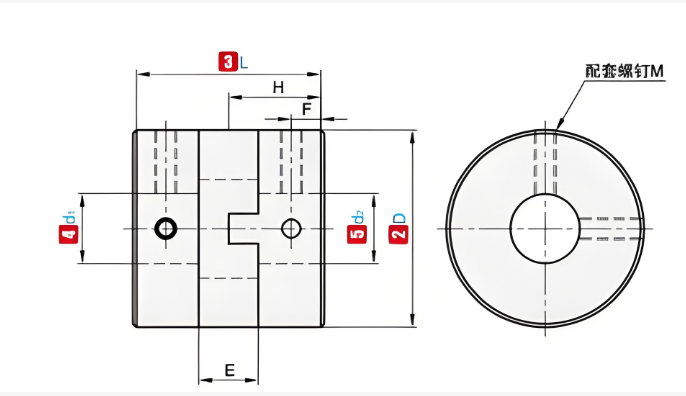

代号 code name	D	L	常用D1/D2 内径尺寸 Karaniwang Inner Diameter(mm)	E	F	H	M	拧紧扭矩 Paninikip ng metalikang kuwintas (N.m)
RSK-CPHG	14.5	16	4 5 6 6.35	5.4	3	7.7	M3	1.2
	16.8	19.8	5 6 6.35 7 8	6..3	3.2	9.7	M4	2.5
	20	21.4	5 6 6.35 7 8	7.3	3.2	10.5	M4	2.5
	26	25.6	5 6 6.35 8 9 9.525 10 11 12	7.5	3.8	12	M4	2.5
	30	33	5 6 6.35 8 9 9.525 10 11 12	8.8	5.8	16	M4	2.5
	34	34	5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 16	8.5	5.8	16.5	M5	5
	38	39.5	5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 16	9.7	7.0	19.3	M5	5
	45	43.6	5 6 6.35 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22	13.6	7.5	21.3	M5	5
	55	49.4	5 6 6.35 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24 25	15.4	8.5	24.2	M6	8
	70	57	5 6 6.35 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24 25 353 3	17	11	28	M8	20

代号 code name	D	L	额定扭矩 rating torque(N.m)	容许偏心 Payagan ang bias(mm)	容许偏角Allow tilt(∠°)	容许轴向偏差Payagan ang axial deviation(mm)	容许转速Payagan ang RPM	静态扭转钢度Static torsional stiffness(N.m/rad)	惯性矩 Moment of inertia(N.m)	重量Timbang(g)
RSK-CPHG	14.5	16	3	0.5	0.6	±0.1	7000	800	4.5x10 ^-7	15
	16.8	19.8	5				6500	900	1.0x10 ^-6	25
	20	21.4	7				5000	2000	2.25x10 ^-6	37
	26	25.6	10	0.8		±0.2	5000	3500	7.5x10 ^-6	79
	30	33	24	1			5000	5000	2.5x10 ^-5	122
	34	34	32				3500	7500	4.0x10 ^-5	180
	38	39.5	50			±0.3	3500	10000	5.2x10 ^-5	260
	45	43.6	50		0.2	±0.3	9000	6500	1.7x10 ^-4	400
	55	49.4	75	1.2		±0.5	9000	90000	3.3x10 ^-4	750
	70	57	95	1.6		±0.6	9000	170000	1.1x10 ^-3	1050

Paglalarawan

Ang aming stainless steel high-torque blocking coupling ay isang transmission component na pinagsasama ang mahusay na performance at maaasahang kalidad. Ang disenyo ng istruktura nito ay katangi-tangi, na binubuo ng dalawang kalahating coupling na may mga grooves at isang intermediate disk na may matambok na ngipin sa magkabilang panig. Ang kakaibang istraktura na ito ay nagbibigay-daan sa matambok na ngipin na dumausdos nang maayos sa mga uka, sa gayon ay mahusay na nagbabayad para sa kamag-anak na pag-alis sa pagitan ng dalawang shaft sa panahon ng pag-install at pagpapatakbo ng kagamitan, at tinitiyak ang katatagan ng paghahatid. ang

Sa mga tuntunin ng pagpili ng materyal, ang mataas na kalidad na hindi kinakalawang na asero ay ginagamit, na nagbibigay sa pagkabit ng mahusay na pagtutol sa kaagnasan ng langis. Kahit na sa malupit na mamantika na kapaligiran, maaari itong gumana nang matatag at matatag nang walang madalas na pagpapanatili. Kasabay nito, ang hindi kinakalawang na asero ay may mahusay na mga katangian ng pagkakabukod ng kuryente, na epektibong maiwasan ang kasalukuyang pagkagambala at tinitiyak ang ligtas at maaasahang operasyon ng kagamitan. Sa mga tuntunin ng high-torque transmission, ang coupling na ito ay mahusay na gumaganap, may mataas na torque rigidity at sensitivity, maaaring tumpak na magpadala ng kapangyarihan, makamit ang zero rotational clearance, at matiyak ang high-precision na operasyon ng kagamitan. Bilang karagdagan, ang nababanat na cross slider nito ay maaaring magbayad para sa malalaking radial, angular, at axial deviations upang matugunan ang mga pangangailangan ng iba't ibang mga kondisyon sa pagtatrabaho. ang

Ang pagkabit na ito ay malawakang ginagamit sa iba't ibang uri ng mekanikal na kagamitan. Kung ito man ay ang pagpapatakbo ng mataas na karga ng mabibigat na makinarya o ang tumpak na paghahatid ng mga instrumentong katumpakan, maaari itong ganap na maiangkop. Halimbawa, sa malalaking mixer at conveyor sa pang-industriyang produksyon, o sa precision transmission links sa mga automated na linya ng produksyon, maaari itong umasa sa sarili nitong mga pakinabang upang maging matatag na gampanan ang isang transmisyon na papel at magbigay ng matatag na garantiya para sa mahusay na operasyon ng kagamitan. Ang pagpili ng aming stainless steel high torque Oldham coupling ay nangangahulugan ng pagpili ng mahusay at maaasahang solusyon sa paghahatid.
