Pagtutukoy

Ito ay isang simple at cost-effective na pagkabit para sa mga high-torque na aplikasyon

Ang paglaban sa epekto, pamamasa ng vibration, at kakayahang umangkop sa iba't ibang mga pagkarga ay nagbibigay ng pinahusay na proteksyon para sa kagamitan

Ang mabilis na pag-install at pag-alis ay nakakatipid ng oras at pagsisikap

Ultra-mahabang buhay ng serbisyo

Simpleng istraktura at madaling pagpapanatili

Mababang mga kinakailangan sa pag-install at isang malawak na iba't ibang mga disenyo

Ang kinakailangan sa katumpakan ng pag-install para sa mga serpentine spring grid coupling ay mas mababa kaysa doon para sa pangkalahatang mga coupling

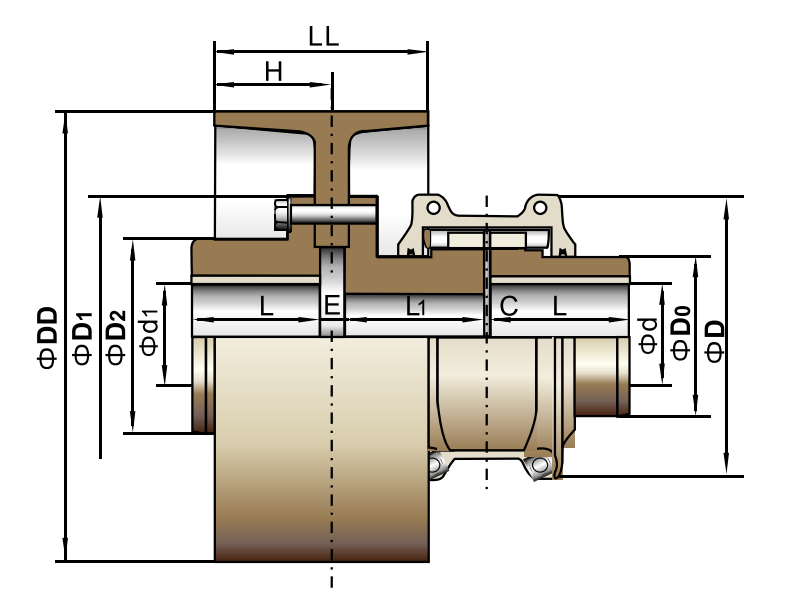

RSK-T05/T61 Quick Assembly and Disassembly Series -Serpentine Spring Coupling													Gulong ng preno
Modelo	Nominal Torque/ Tn N.m	Pinahihintulutang bilis/ N rpm	Pinakamataas na butas ng ehe L mm	Axial Haba L mm	Sa haba L1 mm	D mm	D1 mm	D2 mm	D0 mm	kalawakan C mm	Timbang (walang butas) kg	Singil ng langis kg	Gulong ng preno DD*LL	Angkop na Modelo	Pinahihintulutang bilis/	kalawakan E mm	H mm	Wieight(walang butas) kg
6080T	2050	55	55	95	95	190	184	122	104.8	3	30.4	0.172	315*135	6080T-6100T	2400	15	90	30.2
6090T	3730	70	70	105	105	210	224	142	123.8	3	44.3	0.254	400*170	6090T-6110T	1900	20	110	61.5
6100T	6280	85	85	125	125	250	250	172	142.1	5	75.6	0.426	450*205	6100T-6120T	1700	20	110	80.8
6110T	9320	100	100	135	135	270	276	198	160.3	5	112.6	0.508	500*210	6100T-6130T	1500	20	120	95.9
6120T	13700	130	120	155	155	310	319	225	179.4	6	142.5	0.735	560*230	6110T-6130T	1350	20	130	119.3
6130T	19900	130	145	175	160	346	356	238	217.5	6	192.3	0.908	630*265	6120T-6140T	1200	20	145	172.4
6140T	26000	140	160	190	170	384	386	268	254	6	262.3	1.135	710*300	6130T-6150T	1050	25	120	235.6

Ilarawan

Ito ay isang simple at cost-effective na pagkabit para sa mga high-torque na aplikasyon.

Pinagsasama ng Jiangsu RSK serpentine spring grid coupling ang mataas na torque capacity ng gear couplings na may flexibility ng elastic couplings, na ginagawa itong mas simple at mas perpektong opsyon sa mga medium hanggang heavy-duty na coupling. Ang mabilisang-disassembly na disenyo nito ay ganap na nag-aalis ng mga paghihirap sa pag-install at pag-alis, na nag-aalok ng mas matipid at maaasahang solusyon sa pagkabit.

Ang paglaban sa epekto, pamamasa ng vibration, at kakayahang umangkop sa iba't ibang mga pagkarga ay nagbibigay ng pinahusay na proteksyon para sa kagamitan.

Ang mga ibabaw ng ngipin ng RSK serpentine grid spring coupling ay binubuo ng maramihang mga curved surface, na nagpapahintulot sa contact area na mag-iba ayon sa mga pagbabago sa load. Ang disenyong ito ay nagbibigay-daan sa coupling na mas mahusay na makayanan ang mga epekto ng pag-load at variable na pag-load, na tinitiyak ang higit na kaligtasan sa panahon ng pagsisimula o sa ilalim ng hindi pantay na mga kondisyon sa paglo-load. Bukod dito, ang flexible transmission ng spring ay sumisipsip ng malaking halaga ng vibrational forces. Binabawasan ng damping effect nito ang impact vibrations ng higit sa 36%, ginagawa itong isang tunay na shock at vibration filter para sa power transmission system.

Ang mabilis na pag-install at pag-alis ay nakakatipid ng oras at pagsisikap.

Naglalayong tugunan ang mga kahirapan at kawalan ng kahusayan sa pag-install at pag-disassembly ng mga coupling, nakabuo ang RSK ng isang bagong-bagong quick-disassembly coupling. Gumagamit ito ng tapered surface interface at gumagamit ng ilang high-strength bolts sa dulong mukha upang maglapat ng puwersa, na nakakamit ang parehong mga epekto sa pagpapalawak at koneksyon. Ang disenyong ito ay nagbibigay-daan para sa isang clearance fit sa panahon ng pag-install habang naghahatid ng pagganap ng isang interference fit, nakakatipid ng higit sa 70% ng oras kumpara sa tradisyonal na interference-fit na mga produkto.

Ultra-mahabang buhay ng serbisyo.

Ang conical spring ay ginawa mula sa high-strength alloy steel at sumasailalim sa isang mahigpit na proseso ng heat treatment upang makamit ang superior rigidity at flexibility. Ang spring surface ay precision sandblasted upang i-compress ang molecular structure ng surface layer, na nagreresulta sa pinahusay na wear resistance at pinahabang buhay ng serbisyo.

Simpleng istraktura at madaling pagpapanatili.

Mababang mga kinakailangan sa pag-install at isang malawak na iba't ibang mga disenyo.

Ang kinakailangan sa katumpakan ng pag-install para sa mga serpentine spring grid coupling ay mas mababa kaysa sa mga pangkalahatang coupling. Ang spring ay maaaring malayang umindayog sa loob ng mga uka ng ngipin ng kalahating coupling na manggas, na nagbibigay-daan para sa malaking radial, angular, at axial deviations sa pagitan ng dalawang shaft. Hangga't ang mga paglihis na ito ay nananatili sa loob ng isang tiyak na saklaw, hindi ito makakaapekto sa pagganap ng paghahatid ng kuryente, at hindi rin sila bubuo ng ingay o ikompromiso ang buhay ng serbisyo.
